Watson-Marlow 120U/DV - Manuale (Pagina 24)

Pompe Watson-Marlow 120U IP31: istruzioni operative 11
2.6.6 Come selezionare il
funzionamento
automatico
Prima di selezionare il funzionamento a distan-
za/automatico, controllare che la pompa sia pronta
a entrare in funzione. I segnali possono avviare la
pompa senza preavviso.
Premere il tasto AUTO per selezionare il
funzionamento automatico. Viene emesso un
bip e il LED accanto al tasto START si illumina
per indicare che la velocità della pompa è
controllata automaticamente.
La pompa risponde al segnale analogico appena
viene emesso. L’avvio automatico viene attivato
automaticamente. Gli unici tasti attivi sono
STOP, AUTO e DIREZIONE.
Se l’input di direzione a distanza è attivo ed è
stato applicato il collegamento di attivazione
della direzione, il tasto DIREZIONE è disattiva-
to. Se il blocco tastiera è attivo, gli unici tasti
attivi sono STOP e START. STOP arresta la
pompa e la imposta sul comando manuale
(oppure, se la pompa è stata impostata sulla
modalità automatica mediante commutazione a
distanza, sullo stato di arresto automatico,
vedere Alternativamente, di seguito). Tenere
premuto START per più di 1 secondo per atti-
vare e disattivare il blocco tastiera.
La pompa visualizza la velocità di rotazione
dopo la ricezione di un segnale alto (20mA o
10V).
Alternativamente ...
Un segnale a distanza può selezionare il comando
automatico o manuale, ignorando l’impostazione del
tasto AUTO della tastiera.

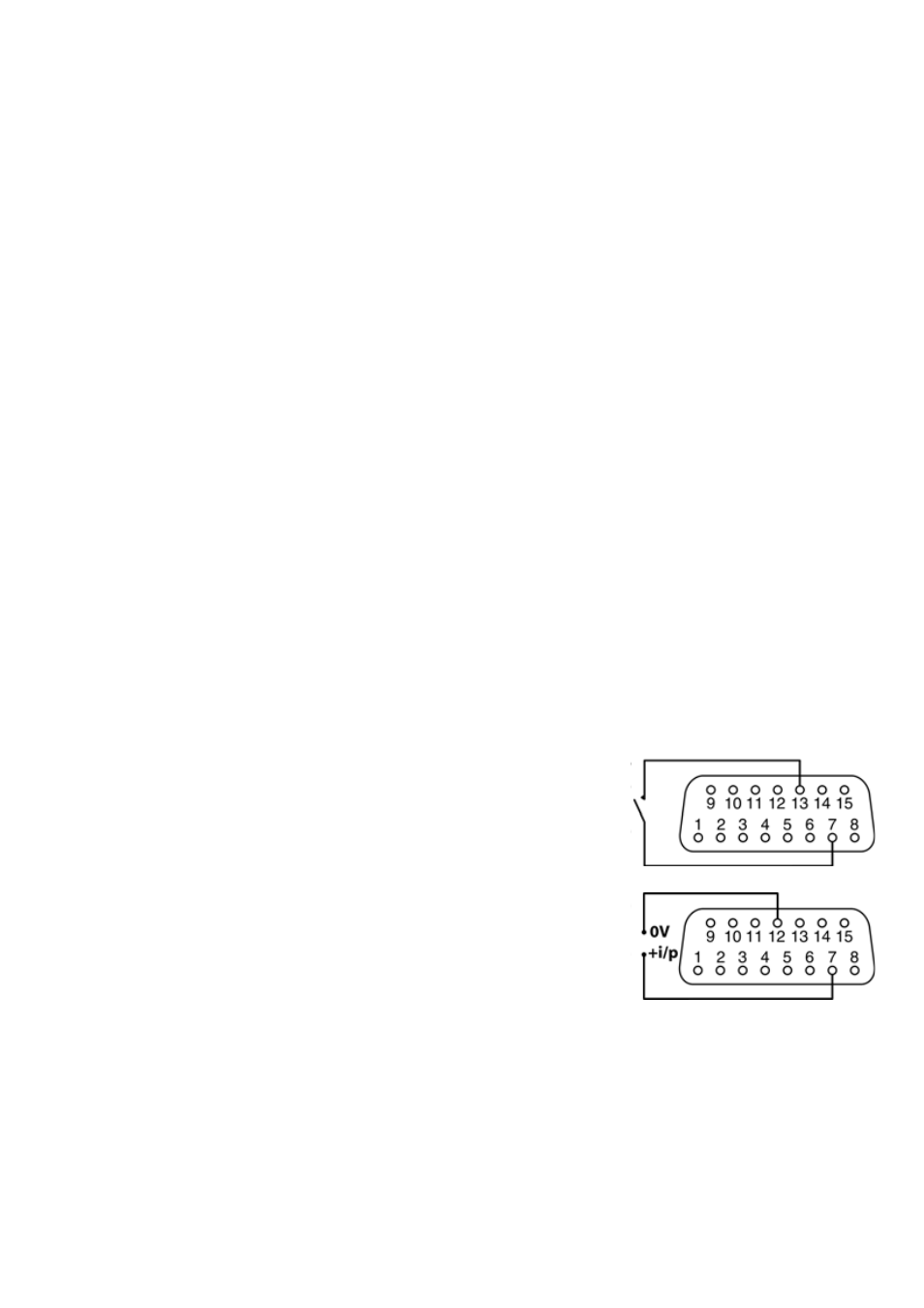

Installare un interruttore tra i pin 7 e 13.
OPPURE
Applicare un segnale logico TTL al pin 7, la messa a
terra al pin 12.
Chiudere per
comando
analogico della
velocità
Aprire per
comando
manuale
Segnale logico
alto per
comando
automatico
Segnale logico
basso per
comando
manuale
