Collegamenti del cavo dell’alimentazione di rete
Verificare che la fonte di alimentazione alimenti la tensione esatta e che sia progettata per il valore di corrente esatto. Usare un
interruttore da 10A tra la fonte di alimentazione e Trio. Usare solo un filo in rame 60/75"C Classe 1 con una sezione trasversale di
1 mm. Se si usano serrafili assicurarsi che i terminali siano isolati. Se non si usano serrafili, la lunghezza della parte spelata non
deve superare 5 mm. Inserire il cavo dell’alimentazione nell’invertitore attraverso il foro per passacavi più vicino all’albero del
motore usando un passacavi PG16. Collegare i fili dell’alimentazione ai terminali L1, L2 e il cavo di messa a terra separato. Usare
un cacciavite a stella da 4-5 mm per stringere le viti dei terminali.

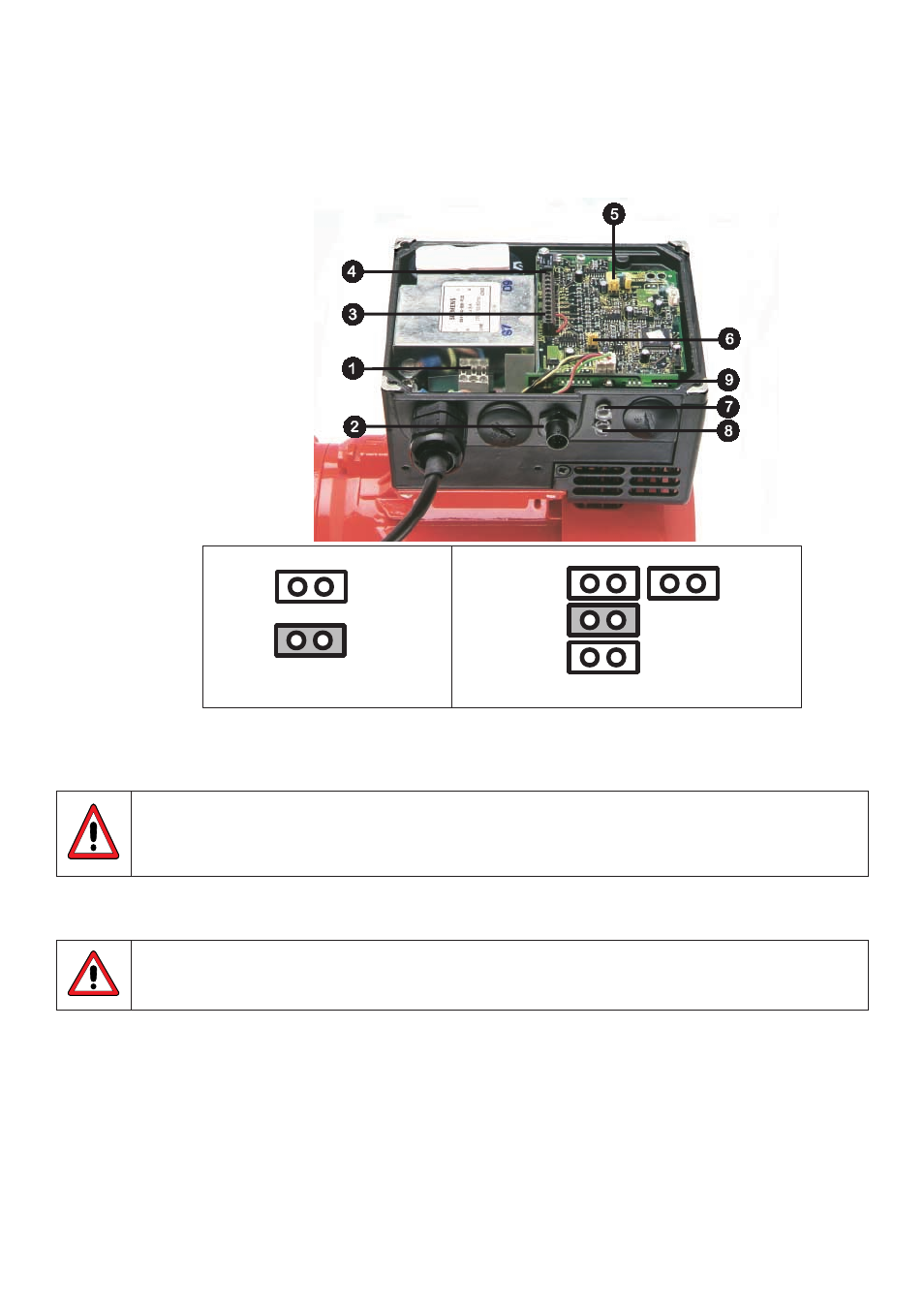

1 Connettore di rete
2 Connettore OPM2
3 Terminale di controllo 1
4 Terminale di controllo 12
5 JP305 - JP302
6 JP300 - JP301
7 LED (verde)
8 LED (giallo)
9 Potenziometro interno R314
Figura 2 Schema collegamenti elettrici
Assicurarsi che vengano applicate le coppie di torsione seguenti. Viti di fissaggio della copertura di accesso:
2,5Nm, Coperture dei fori per passacavi: 1,0Nm, Viti del connettore di rete: 1,0Nm, Connettore di controllo
PL700: 0,4Nm. Controllare che la tensione di alimentazione sia esatta per l’invertitore facendo riferimento
alla targhetta dati.
Collegamento dei cavi di controllo
I cavi di controllo e dell’alimentazione di rete (diametro max. 1 mm) devono essere sistemati separatamente.
Non devono essere fatti passare attraverso la stessa canalina.
Usare un cavo schermato per il cavo di controllo.
Alimentare il cavo di controllo fino all’invertitore facendolo passare attraverso il foro per passacavi appropriato (vedi Fig. 1).
Collegare i cavi di controllo seguendo le informazioni date nelle Figure 3 e 4 (vedi anche Fig. 1).
IMPORTANTE :
Un ponticello è stato collegato in stabilimento tra i terminali di controllo 5(DIN1) e 1(PIN10+) per consentire
il funzionamento del Trio quando viene usato il potenziometro di controllo R314. Rimuovere il ponticello
quando è richiesto il funzionamento tramite un interruttore di marcia/arresto.
È da notare che il potenziometro opzionale montato come setpoint analogico illustrato nella Figura 3 presuppone che il ponticello
JP304 colleghi 0V (pin 2) a AIN- (pin 4). Inoltre, P15+ può essere usato come alternativa a P10+ per le entrate digitali.
Ponticelli per tipo di entrata
analogica
Standard = V
V
JP301
I
JP300
JP305
collega
PI- a 0V
V
I
Ponticelli per tipo di entrata PI. Standard = V
JP304
collega
AIN- a 0V
JP303
JP302
