di immersione.
Installazione
Per assicurare una corretta lubrificazione degli ingranaggi interni, far funzionare la pompa
solo se i suoi piedi poggiano su una superficie orizzontale.
Togliere la piastra trasparente dal pannello posteriore per accedere al selettore di
tensione ed al blocco dei terminali.
Posizionare il selettore del voltaggio o a 120V per tensioni 100-120V 50/60Hz
oppure a 240V per tensioni 220-240V 50/60Hz.
Inserire il cavo di alimentazione di rete attraverso il punto di ingresso a destra del
retro e collegare il cavo al blocco dei terminali come illustrato sul pannello
posteriore.
Vi sono due connettori alternativi. Uno accetta un condotto rigido o flessibile da
20mm e l’altro accetta un cavo elettrico rivestito di PVC a tre anime, da 0,75
millimetri quadrati (mediante l’adattatore a vite fornito), per l’utilizzo di un cavo di
alimentazione.
Accertarsi che il cavo di rete sia tenuto saldamente nella guarnizione fissacavo, in
modo da mantenere una protezione di ingresso cavo a norma IP55.
Rimontare la piastra trasparente e la guarnizione sul recesso.

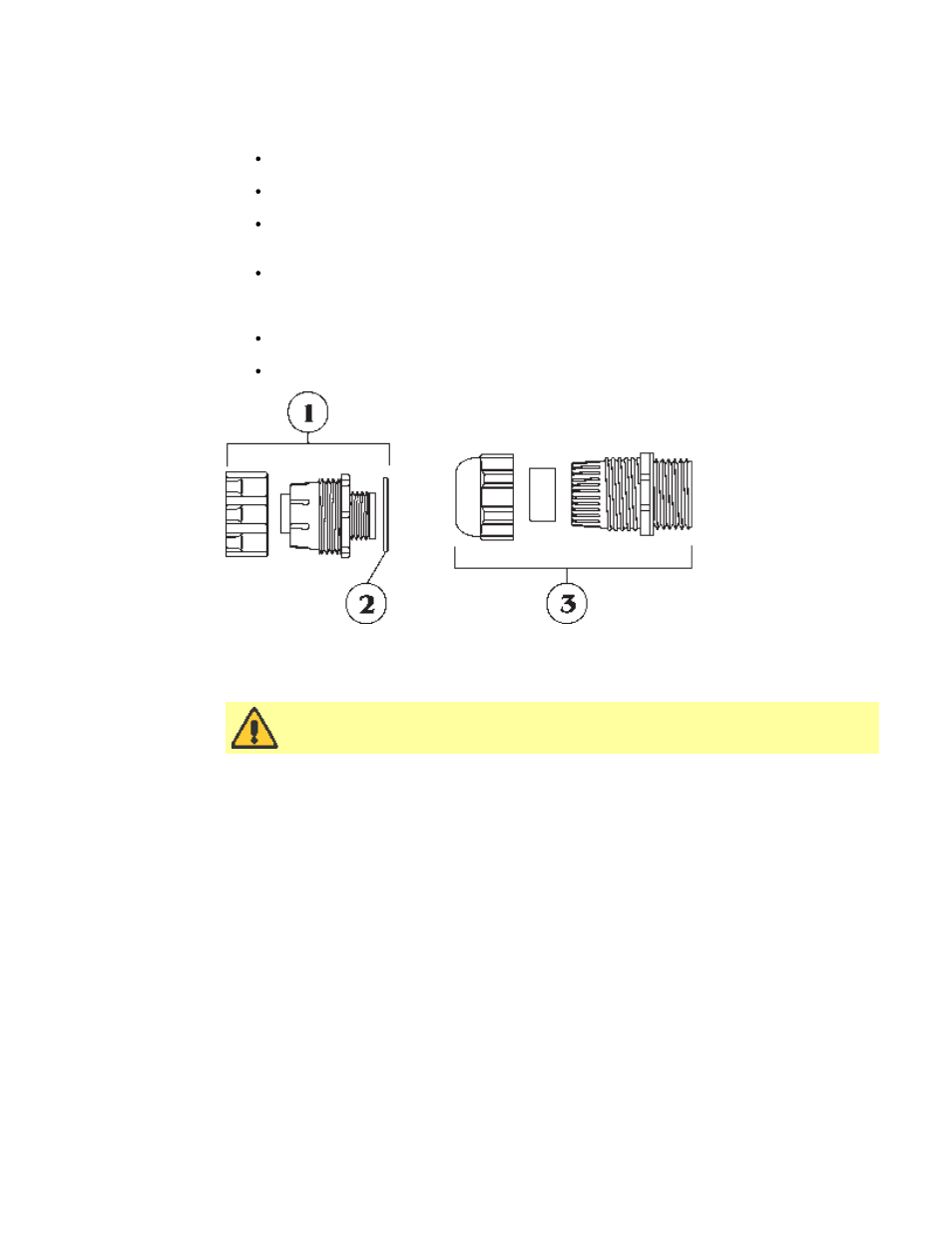

1. Premistoppa di protezione dalla tensione di cavi blindati GR0018
2. Rondella GR 0019
3. Premistoppa di protezione dalla tensione GR 0031
Se i componenti di montaggio non vengono correttamente rimontati, si
potrà compromettere lo standard di protezione di ingresso cavo.
Recesso del pannello posteriore
Il recesso del pannello posteriore della pompa allogia i seguenti componenti:
1. Portafusibili
2. Morsettiera
