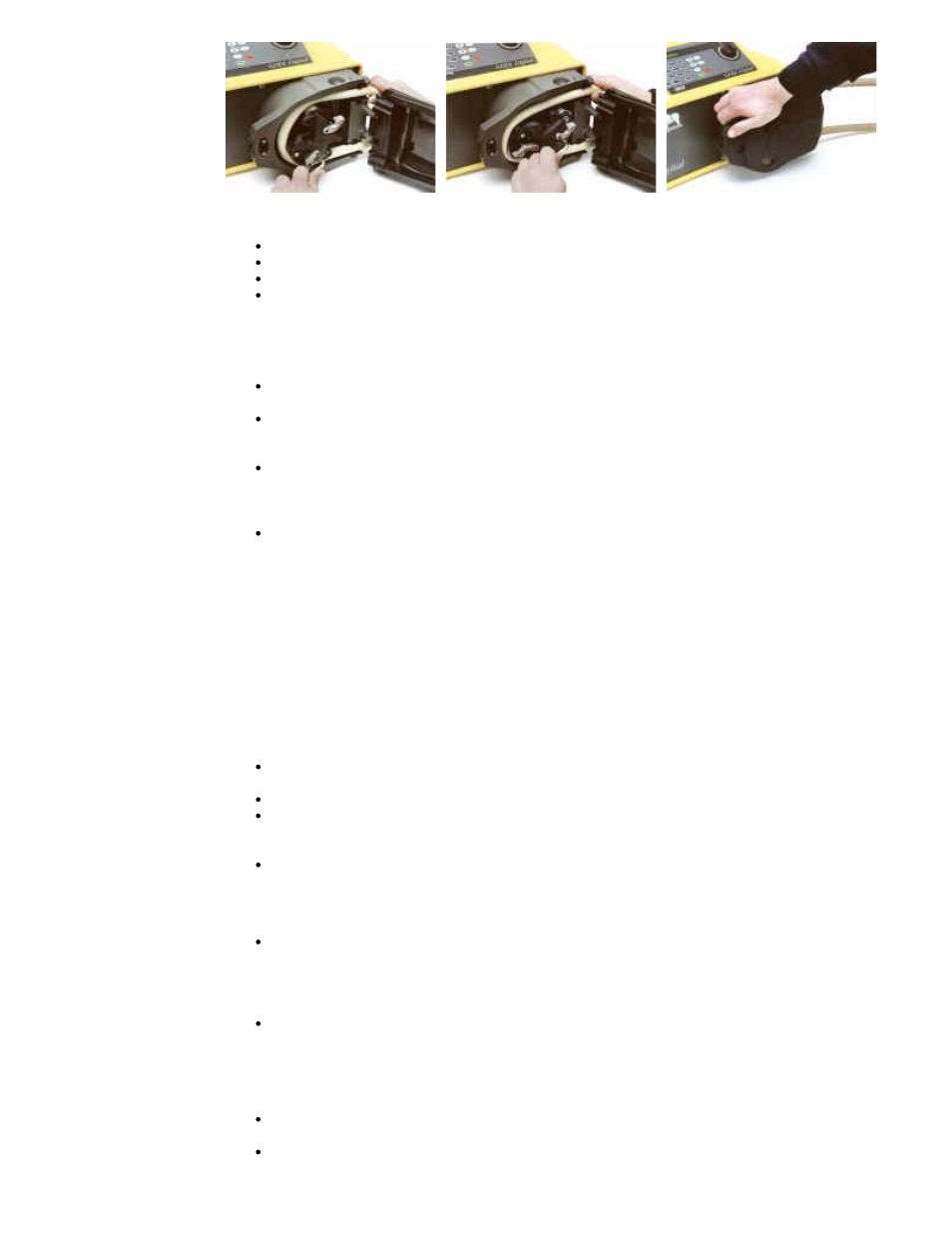

620R, 620RE4, 620RE Rimozione dell’elemento tubo o del tubo continuo
Sbloccare la posizione e disinnestare i rulli.
Staccare il tubo dal la tubazione esterna.
Rimuovere il tubo dalla testina.
Scaricamento dell’elemento.
620R, 620RE4, 620RE Manutenzione
Manutenzione programmata
I rulli di pompaggio in acciaio inossidabile scorrono su cuscinetti sigillati e non
richiedono lubrificazione.
Rimuovere il rotore e lubrificare i rulli e i meccanismi di innesto dei rulli con grasso
al molibdeno. Questa operazione deve essere effettuata ogni sei mesi se la pompa
viene usata a intermittenza e ogni tre mesi se viene usata 24 ore su 24.
Se nella testina entra del liquido, lavare la testina con acqua e con un detergente
blando non appena possibile. Se sono necessari agenti di pulizia specifici per ripulire,
rivolgersi all’Ufficio di Assistenza Tecnica Watson-Marlow prima di procedere, per
poter avere una conferma della compatibilità chimica.
Se è necessario rimuovere il rotore, fare riferimento alla procedura indicata qui di
seguito.
Registrazione dei rulli
Le testine 620 sono predisposte per una regolazione del gioco rullo/testina per compensare
l'usura dopo un servizio prolungato in applicazioni critiche.
Il gioco rullo/testina può essere valutato con precisione solo senza il tubo nella testina. Il
gioco deve essere di 4,6mm per tubi per parete da 3,2mm e di 5,5mm per elementi
LoadSure.
Se il gioco supera queste dimensioni di più di 0,2mm, potrebbe essere necessario
effettuare la procedura seguente:
Prendere nota del numero sul braccio del rullo al quale corrisponde la linea incisa sul
perno del rullo principale a testa esagonale.
Rimuovere l'anello elastico e il perno del rullo.
Riposizionare il perno del rullo principale, regolando la linea incisa su un numero più
basso. Ad esempio, se la linea incisa era a "-1", regolarla su "-2" per ridurre il gioco
tra rullo e testina.
Verificare che il perno del rullo sia correttamente posizionato nella rondella di spinta.
Applicare di nuovo l'anello elastico.
Rimozione e rimontaggio del rotore
Rimuovere la copertura del rotore e il bullone di posizionamento centrale usando una
chiave brugola da 5mm. Sfilare il rotore dall’albero con chiavetta, rimuovere la
chiavetta e pulire accuratamente. Non usare attrezzi per far leva sulla superficie
posteriore del rotore per allontanarla dalla superficie interna della guida; dovrebbe
venire via a mano.
Per rimontare il rotore, posizionare la chiavetta nella relativa scanalatura e applicare
un leggero strato di grasso al molibdeno sull’albero e sulla chiavetta. Allineare la
scanalatura per chiavetta del rotore rispetto alla chiavetta dell’albero e far scorrere il
rotore in posizione, assicurandosi che vi sia un “arresto” positivo e verificare che
l’albero di azionamento sia installato nel rotore per l’intera lunghezza.
Non forzare il rotore in posizione. Il rotore scorrerà facilmente in posizione se è
allineato correttamente.
Serrare il bullone di posizionamento esagonale con una coppia di torsione nominale
di 10Nm usando una chiave brugola da 5mm. Rimontare la copertura del rotore.
