21
Installazione dei tubi
Isolare il comando dall'alimentazione di rete. Se la pompa non viene spenta prima di sollevare la
protezione della testina, un interruttore ubicato sulla protezione interromperà l'alimentazione al
motore. Questa protezione mediante interruttore è un sistema di sicurezza di emergenza e non
deve essere utilizzata come interruttore di accensione/spegnimento primario della pompa.

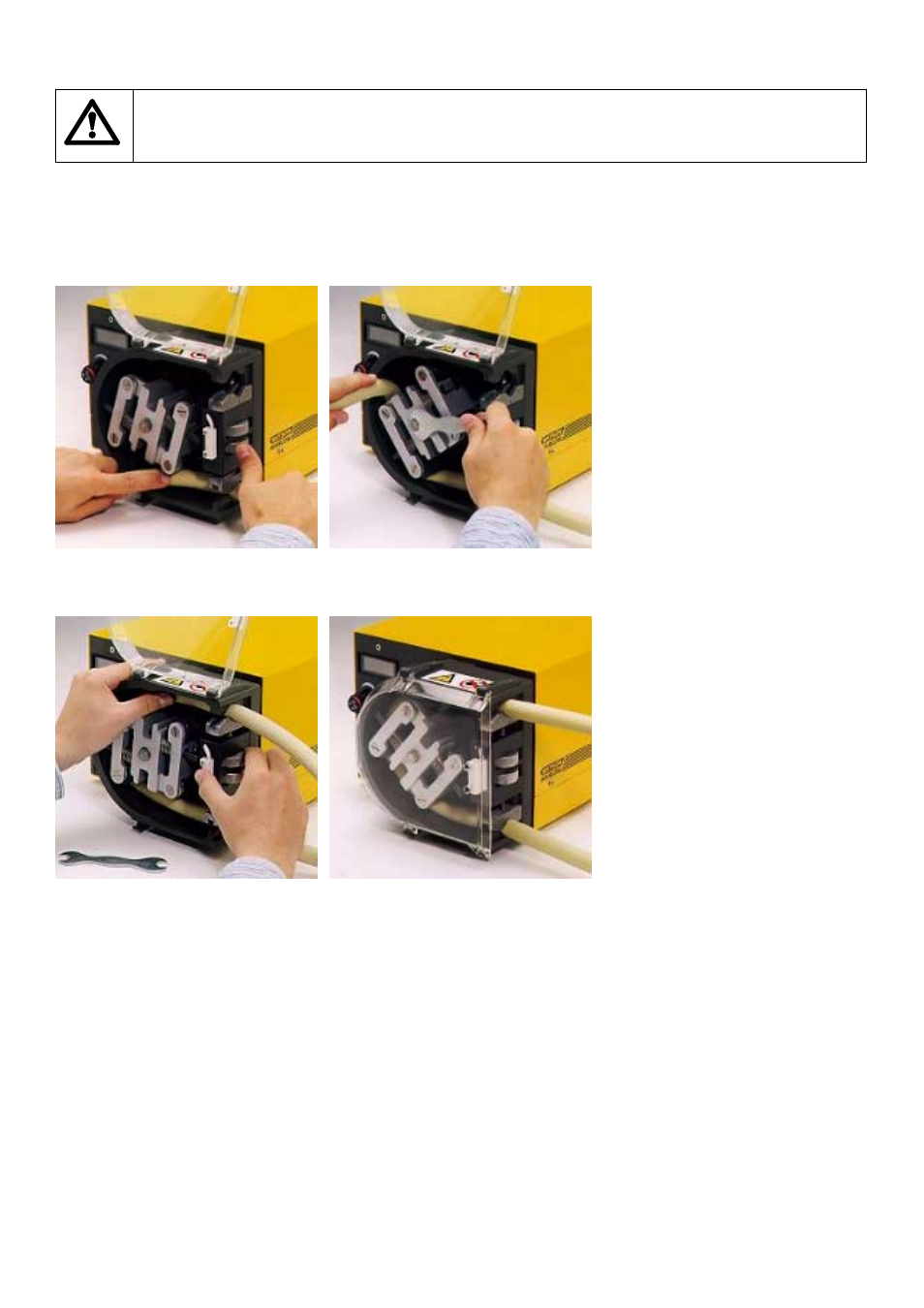

Aprire la protezione della testina della pompa e inserire un'estremità del tubo nella briglia inferiore regolabile. Serrare
la ruota di regolazione inferiore. Facendo ruotare il rotore in senso orario (utilizzare la chiave provvista), inserire il tubo
tra i rulli e la pista, allineandolo con le guide del rotore. Il tubo deve giacere in modo naturale sulla pista e non deve
essere storto o tirato.
•
La pompa illustrata nelle immagini di caricamento del tubo è il modello 603S/R.
Inserire l'altra estremità del tubo nella briglia regolabile superiore, assicurandosi che il tubo non sia allentato nella
testina, poiché ciò ridurrebbe la durata del tubo stesso. Serrare fermamente il tubo girando la ruota di regolazione
superiore. Rimuovere la chiave e chiudere la protezione.
Regolazione dei rulli
Qualora i bracci dei rulli non fossero regolati allo stesso modo, è possibile aggiustarli al valore di 5,2mm regolato in
fabbrica. Girare in senso antiorario le viti di regolazione presenti su ciascun braccio sino a quando entrambi i rulli non
toccano leggermente la pista, e quindi girare in senso orario di cinque giri ciascuna vite. È importante ottenere la giusta
regolazione. Per tubi le cui pareti hanno uno spessore di 4mm, girare la vite in senso orario di sei giri e mezzo, in modo
da ottenere un gioco del rullo/guida di 6,6mm.
Un eccessivo serraggio riduce la vita del tubo mentre un serraggio insufficiente riduce l'efficienza della pompa.
Controllare di tanto in tanto le parti mobili del rotore per verificare che si muovano liberamente. Lubrificare
occasionalmente i punti di perno ed i rulli con un olio per macchinari leggeri. Per la manutenzione ordinaria, rimuovere il
rotore dalla testina della pompa, pulirlo a fondo ed applicare l'olio lubrificante Teflon ai mandrini dei rulli.
