Watson-Marlow 604U - Manuale (Pagina 5)

17

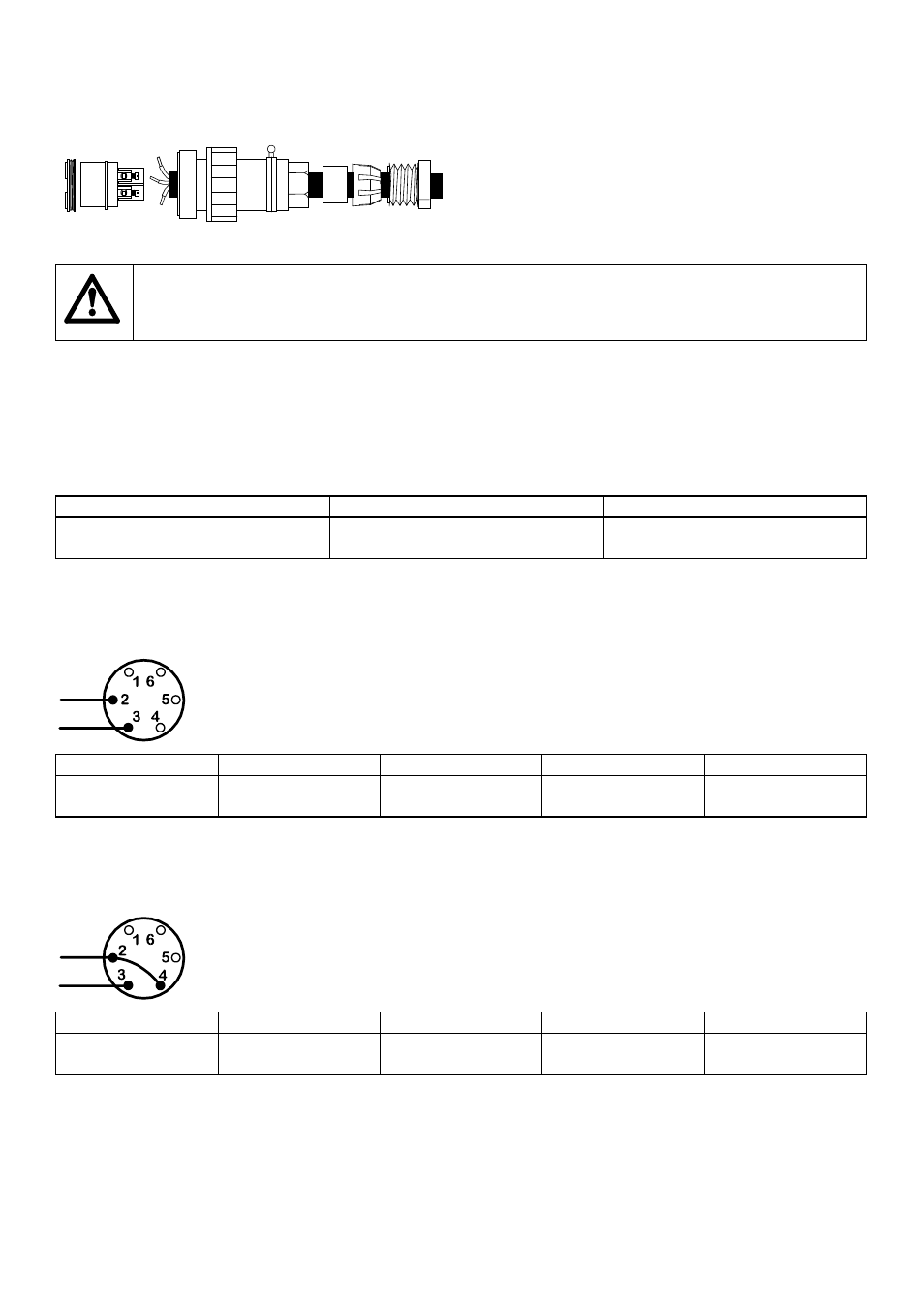

Funzionamento automatico
Portare il selettore Auto/Man/Man sulla posizione Auto .
Per tutte le operazioni che richiedono il controllo automatico e remoto, il comando è fornito di un connettore
impermeabile a 6 piedini.
Numero parte Watson-Marlow UP0035
È essenziale montare correttamente la spina a 6 piedini al fine di non compromettere il livello di
protezione degli ingressi. Non applicare mai la tensione di rete attraverso i piedini della spina. È
possibile applicare sino a 30V ai piedini 2 e 3 ma non agli altri piedini, che potrebbero venire
danneggiati in modo permanente. Tali danni non sono coperti da garanzia.
La pompa viene comandata da un segnale analogico di processo di 30V o 32mA massimo. L'unità opera ad una velocità
di flusso maggiore quando riceve segnali di comando superiori (risposta non invertita) o inferiori (risposta invertita).
•
Signal offset (Scostamento segnale) è il livello del segnale di processo da raggiungere affinché il rotore della pompa
inizi il movimento di rotazione.
•
Signal range (Intervallo segnale) è la variazione del livello del segnale di processo necessaria per produrre la
modifica richiesta nella velocità del rotore della pompa.
Ad esempio, quando si utilizza un segnale di processo da 4mA a 20mA:
Risposta della pompa Scostamento segnale Intervallo segnale
Non invertita 4 mA 16 mA
Invertita 20 mA 16 mA
Per le diverse tensioni, è possibile usare una fonte stabile di c.c. variabile insieme ad un voltmetro c.c. (massimo 30V
c.c.). Polarità impostata per una risposta non invertita. Invertire la polarità per la risposta invertita.
Segnale di tensione
(Impedenza dell'ingresso 220 kohm)
Risposta Scostamento V Intervallo V Perno 2 Perno 3
Non invertita 5 a 30 0 a 30 - +
Invertita 5 a 24 0 a 24 + -
Per le diverse correnti, è possibile usare la stessa fonte c.c. insieme ad un milliamperometro c.c. Polarità impostata per
una risposta non invertita. Invertire la polarità per la risposta invertita.
Segnale di corrente
(Impedenza dell'ingresso 250 ohm)
Risposta Scostamento mA Intervallo mA Perno 2 Perno 3
Non invertita 12 a 30 0 a 30 - +
Invertita 12 a 30 0 a 24 + -
