16

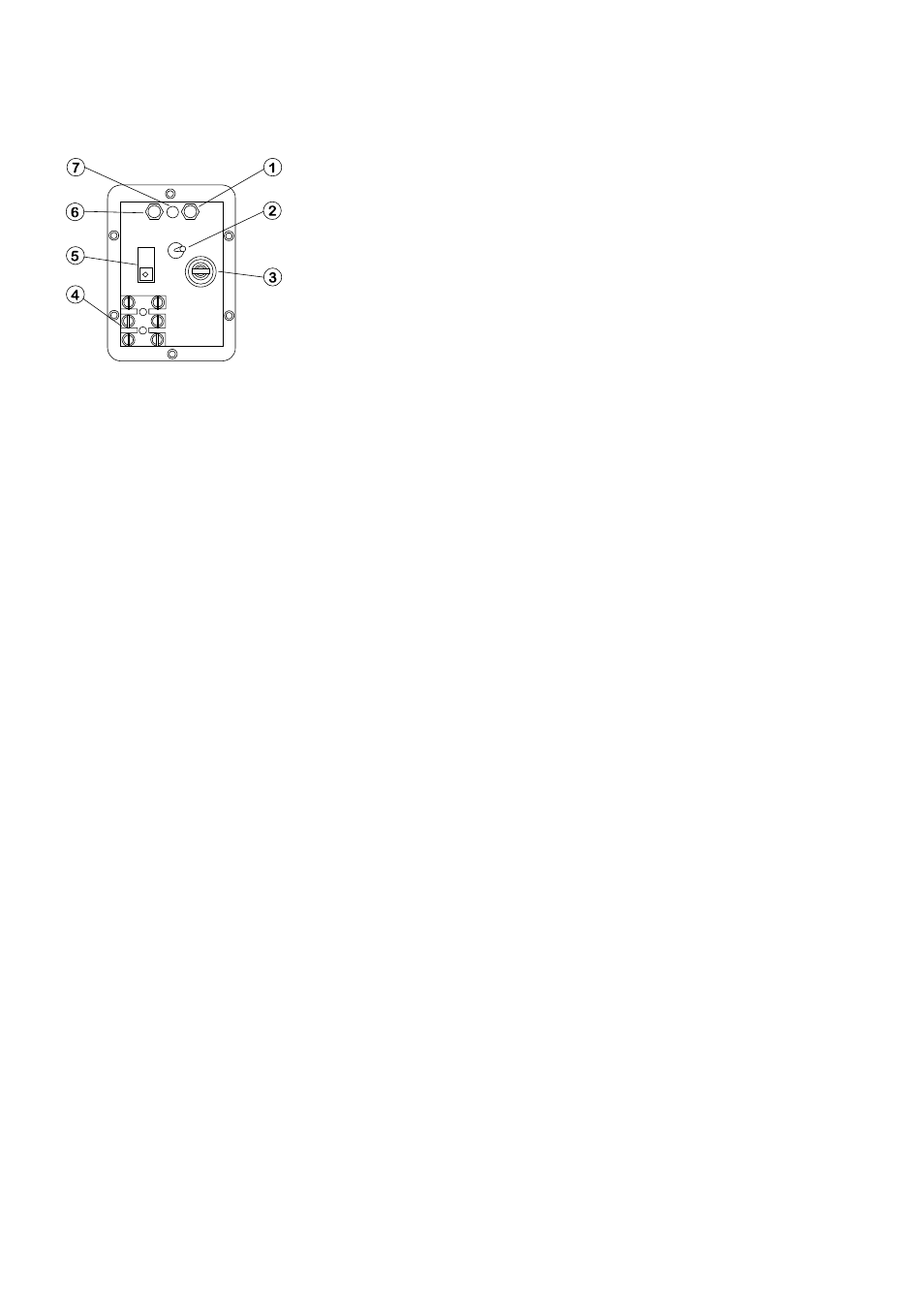

Recesso del pannello posteriore
Il recesso del pannello posteriore della pompa allogia i seguenti componenti :
1 Potenziometro di scostamento del segnale 2 Interruttore tachimetro 3 Portafusibili 4 Morsettiera 5 Interruttore di
selezione della tensione 6 Potenziometro intervallo segnali 7 LED sovraccarico segnale.
Diagnostica
Qualora l’unità cessasse di funzionare, eseguire i seguenti controlli per determinare se occorre o meno ricorrere al
servizio manutenzione.
•
Controllare che l’interruttore di alimentazione sia acceso.
•
Controllare che l’alimentazione di rete arrivi alla pompa.
•
Controllare che l’interruttore del selettore di tensione sia nella corretta posizione.
•
Controllare il fusibile nella presa di corrente.
•
Controllare che la pompa non si sia arrestata a causa di una scorretta installazione dei condotti.
Funzionamento
Portare il selettore Auto/Man/Man sulla posizione Man.
Direzione di marcia Avviare la pompa girando l’interruttore in una delle tre posizioni Avanti/Spento/Indietro , a
seconda della direzione desiderata. La direzione di rotazione preferita è quella in senso orario (con il fluido che
entra nel lato inferiore destro della testina) che assicura una più lunga durata del tubo. Per il funzionamento a
pressioni più elevate, utilizzare la rotazione in senso antiorario.
•
Adescamento Per adescare la pompa alla massima velocità, girare l’interruttore Auto/Manuale/Max . situato sul
pannello anteriore verso la posizione ‘ Massima ’. Dopo averlo rilasciato, l’interruttore ritorna alla posizione Manuale .
•
Controllo della velocità Il comando per l'impostazione della velocità é tarato sulla base della percentuale della
velocità massima ed è dotato di una manopola di bloccaggio che impedisce di cambiare inavvertitamente la
velocità.
•
Arresto Per arrestare la pompa, girare l’interruttore Avanti/Spento/Indietro nella posizione centrale. Per
cambiare la direzione del flusso, girare l’interruttore Avanti/Spento/Indietro nella posizione centrale finché non si
sarà fermato il rotore della testina e quindi girare l’interruttore nella direzione di rotazione desiderata.
Se si passa dal controllo manuale a quello automatico, non è necessario scollegare il segnale di processo dalla pompa
o regolare i potenziometri di taratura.
