5

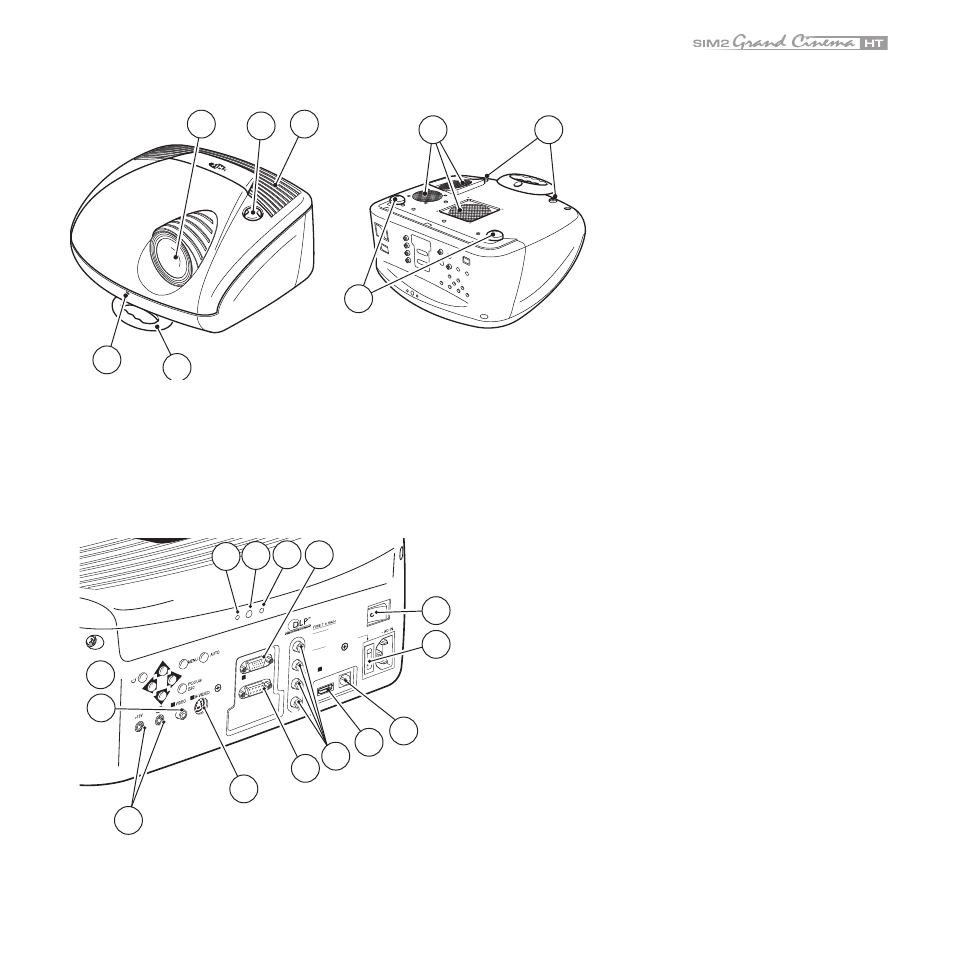

1 Obiettivo di proiezione.
 Manopola di regolazione dell’alzo dell’obiettivo.
 Feritoie di entrata dell’aria di raffreddamento.
4 Ricevitore frontale del telecomando a raggi infrarossi.
5 Feritoie di uscita dell’aria di raffreddamento.
6 Maniglia girevole per il trasporto.
7 Piedini regolabili a vite.
8 Fori per le viti di fissaggio alla staffa per il supporto a soffitto o
parete.
6
4
1 2 3
5 8
7
HDMI
AUDIO
OUT
ZOOM
CONT
ROL ( RS 23 2)
GRAP HICS RGB
R/Cr
G/Y
B/Cb
HV
1
2
4
3 5
ATTENTION: pour ne pas compro
mettre
la protection contre les resque d'incende
remplacer par un fusible de mem
e type
et de mems caracteristique
CAUTION: for continued protection against
risk of fire, replace
only with same type
and rating fuse.
12 11 13 17
9
10
16
21
15
14
18
22
19 20
9 Presa di rete con fusibile di protezione.
10 Interruttore di rete.
11 Ricevitore posteriore del telecomando a raggi infrarossi.
1 Spia verde.
1 Spia rossa.
14 Tastierino.
15 Ingresso video composito.
16 Ingresso S-Video.
17 Ingresso VGA.
18 Ingresso RGB / componenti YCrCb.
19 ngresso HDMI™
0 Uscita Audio Ottica
1 Uscite schermi motorizzati
 Connettore interfaccia RS.
