1

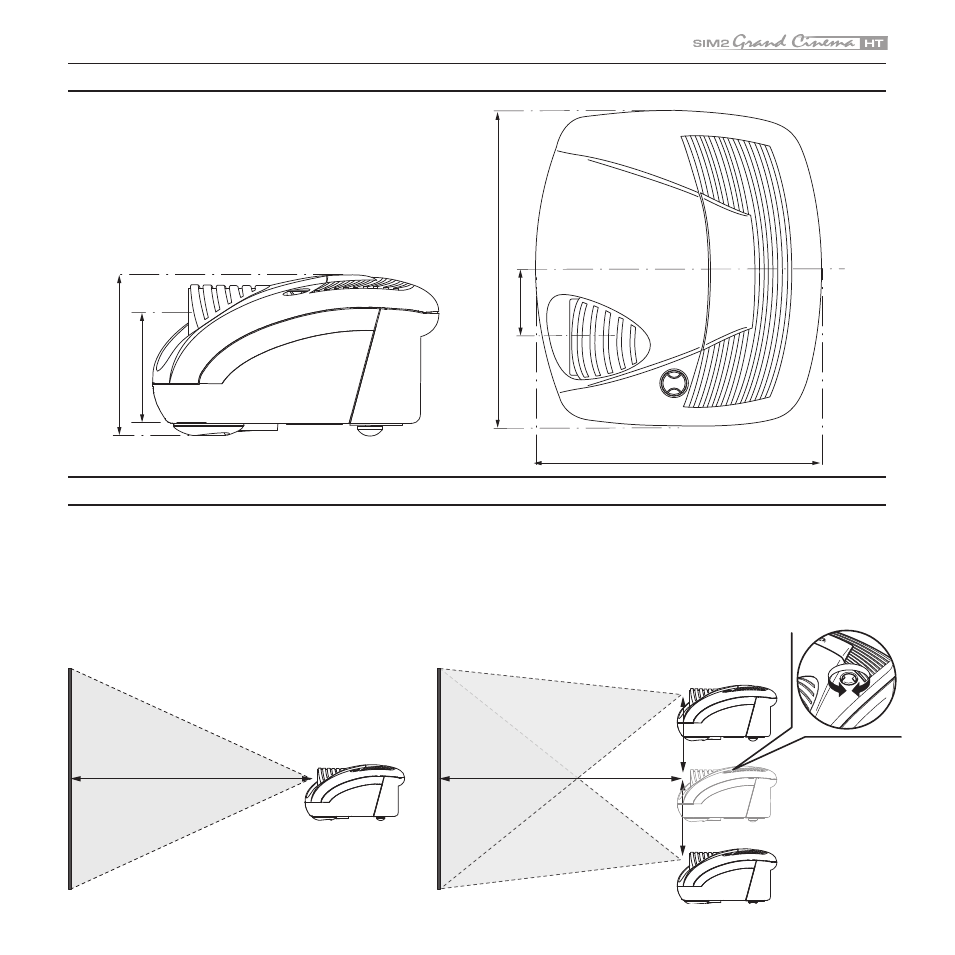

C DISTANZE DI PROIEZIONE
Utilizzate le tabelle ed i grafici qui forniti per determinare la distanza di proiezione ottimale che Vi permette di avere la dimensione
desiderata della base dell’immagine proiettata. Le distanze di proiezione “L” si misurano tra l’esterno dell’obiettivo e lo schermo
(Fig.40a). La regolazione dell’alzo dell’obiettivo permette di centrare l’immagine all’interno dei bordi orizzontale dello schermo
quando quest’ultimo ed il proiettore non sono in asse (Fig.40b). Se la distanza tra centro obiettivo e centro schermo, “H” supera il
valore Hmax é necessario ricorrere all’inclinazione del proiettore e alla compensazione della distorsione trapezio che ne risulta.
H
H
L L
B DIMENSIONI
74
352
174
102
318
(Fig.40b) (Fig.40a)
