ht5000
FREQuENZA/FASE
Queste regolazioni, disponibili per segnali progressivi e per se-
gnali provenienti da computer, determinano la corrispondenza
tra il numero di pixel che compongono il segnale ed il numero
di pixel che compongono l'immagine proiettata.
Normalmente non è necessario modificarli, poiché il sistema
esamina il segnale di ingresso ed imposta automaticamente
i valori più adatti. Se tuttavia l'immagine apparisse disturbata
(perdita di risoluzione entro delle bande verticali equidistanti
oppure instabilità e mancanza di dettaglio sulle linee verticali
sottili) può essere d'aiuto chiedere al sistema di eseguire nuo-
vamente l'analisi del segnale d'ingresso e la determinazione
dei migliori parametri, richiamando la procedura di regolazione
automatica con il tasto A del telecomando o con il tasto AUTO
del tastierino. Se la procedura automatica non avesse ancora
effetto intervenite allora impostando manualmente i valori di
frequenza e fase, avvicinandovi allo schermo quanto neces-
sario per vedere gli effetti delle regolazioni. TRAPEZIO
Per ottenere la massima qualità dell’immagine proiettata vi
consigliamo di installare il proiettore su un piano di appoggio
perpendicolare allo schermo di proiezione. Se l’immagine
proiettata è inclinata a destra o sinistra utilizzate i piedini a vite
posti sul fondo del proiettore per allineare la base dell’imma-
gine proiettata alla base dello schermo (Fig.0).
TRAPEZIO
20%
Se le regolazioni appena citate non fossero sufficienti per
centrare l’immagine sullo schermo di proiezione, inclinate
il proiettore e utilizzate la regolazione Trapezio Verticale per
compensare la distorsione che ne risulta.
OBIETTIVO
La regolazione ZOOM agisce sullo zoom motorizzato dell’ob-
biettivo permettendo di allargare o restringere le dimensioni
dell’immagine proiettata.

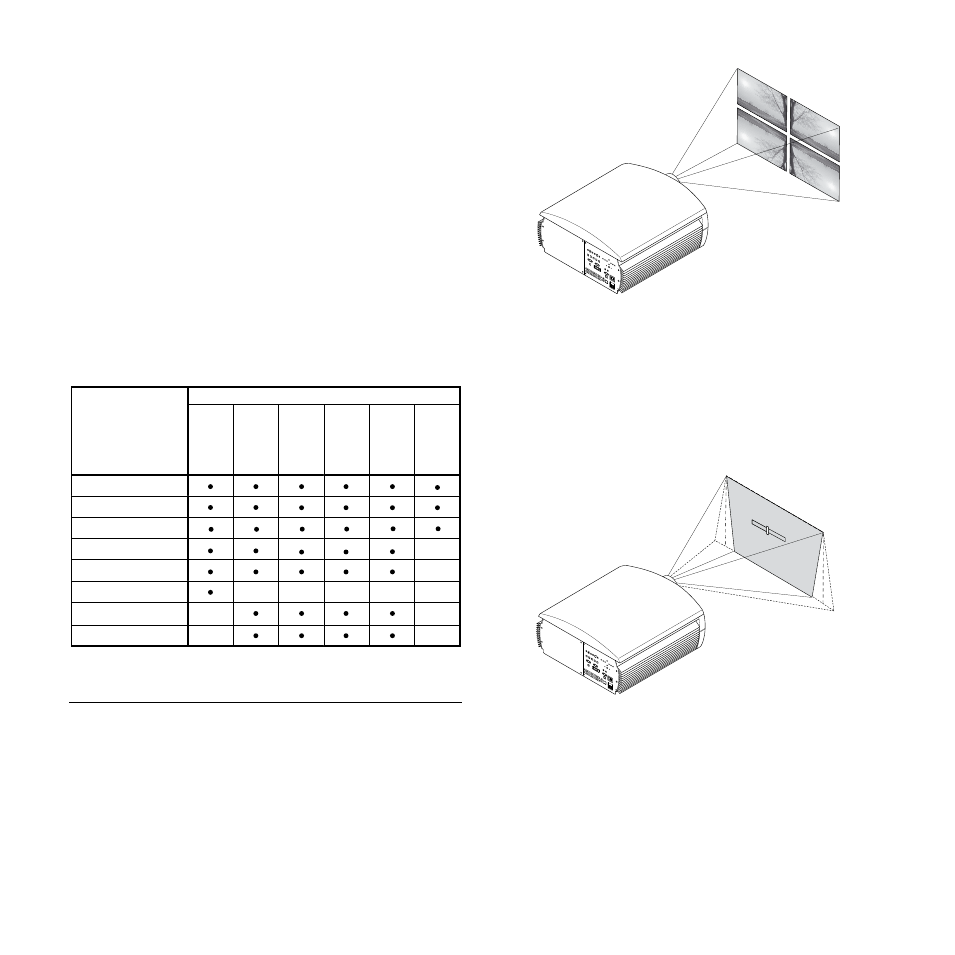

Fig.19
Fig.0
Video S-
Video
RGBS YPrPb RGB Grafico RGBS 15kHz YPrPb 15kHz
Regolazioni
Ingressi
Ritardo Y/C - - - - -
Posizione -
- Fase -
Frequenza - -
Temperatura colore
Correzione Gamma
Overscan
-
Formato
HDMI™ SDI DVI
SETuP
Questo menu raggruppa le regolazioni di uso meno frequente
che possono essere d'aiuto in fase di installazione (quali ad
esempio ad esempio la scelta della Lingua dell'On Screen
Display o la visualizzazione di Immagini di Test).
ORIENTAZIONE
Capovolge sotto–sopra e rovescia specularmente tra de-
stra–sinistra l’immagine proiettata, in modo da adeguarla
alle configurazioni di installazione: tavolo, soffitto, tavolo-retro
e soffitto-retro (Fig.19).
