14
ht5000
CONNETTORE INTERFACCIA RS232 O INTERFACCIA uSB
I 0
LAN RJ45
CONTROL USB
CONTROL RS232
È possibile comandare il proiettore mediante un personal
computer: è sufficiente collegare a questo connettore un cavo
proveniente da una porta seriale RS o ad una porta USB di
un personal computer (Fig. 1)
Il connettore LAN permette di collegare il proiettore, mediante
un cavo con spina RJ45, ad una rete di computer operante
secondo gli standard Ethernet 10/100 Mbit e TCP/IP.
Il collegamento in rete consente di comandare il proiettore da
una postazione remota, in alternativa ai comandi che possono
essere inviati via interfaccia seriale RS oppure via interfaccia
USB, con il vantaggio che se la rete LAN collegata al proiettore
ha a sua volta accesso alla rete Internet, il controllo del mede-
simo puo' avvenire da qualsiasi dispositivo idoneo collegato
ad Internet. Per il controllo tramite LAN RJ45 e USB è necessario
un software apposito fornito da Sim Multimedia.
Il telecomando invia i comandi al proiettore mediante raggi
infrarossi.
Grazie al ricevitore posto davanti al proiettore, è possibile in-
viarvi i comandi puntando il telecomando contro lo schermo
di proiezione; i raggi infrarossi verranno riflessi dallo schermo
di proiezione verso il proiettore. È presente un ricevitore anche
sul retro del proiettore.
Evitate di interporre ostacoli tra il telecomando ed il ricevitore
posto sul proiettore; ciò potrebbe rendere inefficace l’azione
del telecomando.
uSCITE PER L’AZIONAMENTO DI SCHERMI MOTORIZZATI
I 0
12 Volt
TRIG 1
TRIG 2
120 mA
Il proiettore è provvisto di due uscite (tensione 1 Vdc) per il
comando di schermi di proiezione motorizzati e per il comando
di siparietti o tendine motorizzati, impiegabili per delimitare la
superficie utile dello schermo di proiezione quando si cambia
il formato dell’immagine proiettata (Fig. 1).
L’uscita TRIG1 si attiva quando il proiettore è acceso (spia
blu accesa) e si disattiva quando il proiettore è nello stato di
stand-by (spia rossa accesa). Lo stato dell’uscita TRIG2 può
essere impostato con la voce Tendina del menu Formato. Con
questa uscita è possibile quindi comandare i siparietti motoriz-
zati laterali che delimitano a destra e sinistra uno schermo di
proiezione di formato 16:9 in modo da limitarne la superficie
utile al formato 4:.

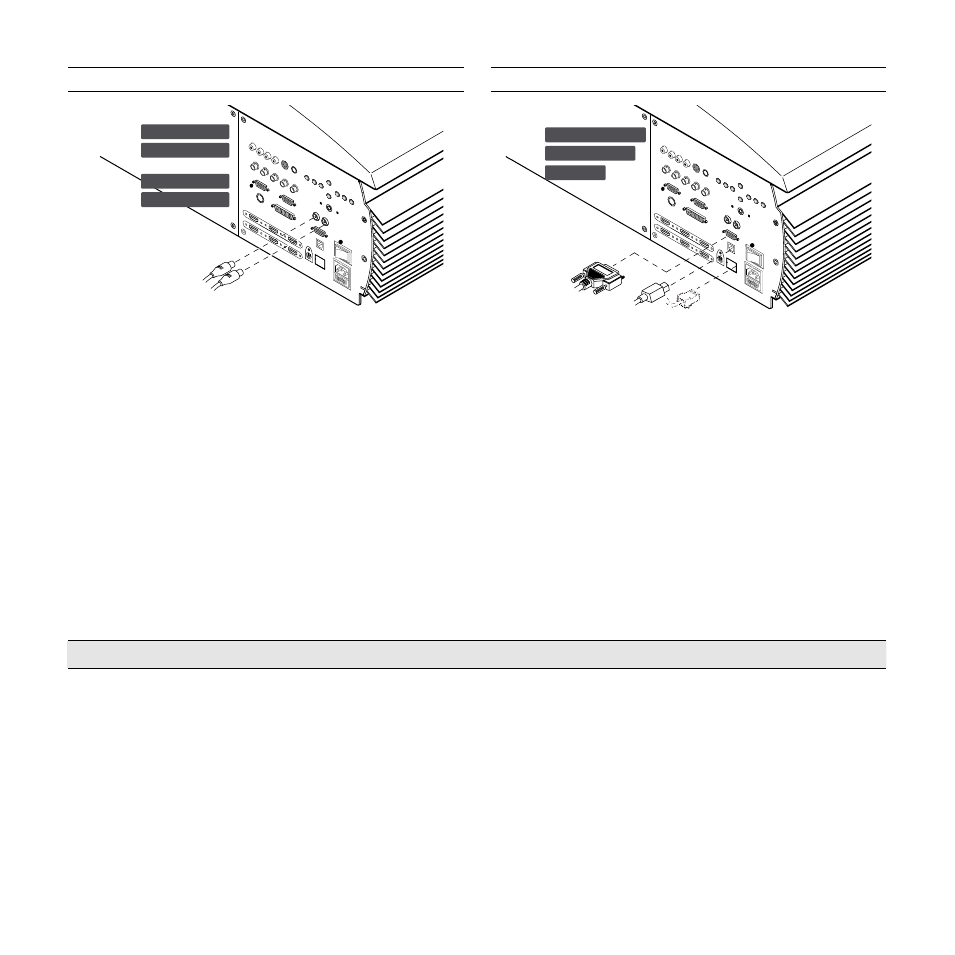

Fig. 1 Fig. 1
7 TELECOMANDO
Il telecomando funziona con quattro pile da 1.5 V formato
AAA.
Inserite le pile avendo cura di rispettarne la polarità, come
indicato all’interno del vano pile del telecomando stesso.
Sostituite le pile quando il telecomando non riesce ad inviare
comandi al proiettore.
Rimuovete le pile dal telecomando nel caso rimanga inatti-
vo per molto tempo, per evitare che eventuali fuoriuscite di
sostanze chimiche dalle pile possano corrodere i circuiti del
telecomando.
