18
ht5000
ponente blu). I punti in corrispondenza della linea orizzontale
più bassa (Fig.18) rappresentano i colori presi sulla curva del
corpo nero.
Lungo le linee "verticali" la temperatura colore è costante ma ci
si discosta in maniera maggiore o minore dalla linea del corpo
nero. Questo implica che selezionando i punti nella parte più
alta del grafico si avrà un incremento nella componente blu.
Al contrario, selezionando gli elementi nella parte più bassa del
grafico si otterrà un incremento nella componente porpora.
CORREZIONE GAMMA
Determina la risposta del sistema alla scala dei grigi, dando
maggiore o minore enfasi ai diversi livelli di luminosità (neri,
grigi scuri, grigi medi, grigi chiari, bianchi) che compongono
PANORAMICO: allarga l'immagine 4: tagliandone leggermente
la parte superiore e inferiore. E' ideale per visualizzare un'im-
magine 4: sullo schermo 16:9 del display.
SOTTOTITOLI: ha l'effetto di spostare verso l'alto l'immagine crendo
lo spazio rendendo visibili i sottotitoli.
PIxEL TO PIxEL: esegue la mappatura pixel a pixel di una qualsiasi
immagine, senza introdurre alcuna alterazione per l' dattamen-
to allo schermo. L'immagine viene centrata entro lo schermo
e, nel caso in cui la sua risoluzione orizzontale e/o verticale
sia minore di quella del display, delle bande nere verticali e/o
orizzontali ne contornano i bordi.
PERSONALE 1, , : può essere usato qualora nessuno dei formati
predefiniti sia soddisfacente. Utilizzando i formati personali è
possibile variare con continuità sia in senso orizzontale che in
senso verticale la dimensione dell'immagine e di conseguenza
il rapporto di formato.
Il comando TENDINA, disponibile per ciascun formato permette
di attivare/disattivare l’uscita per l’azionamento dei siparietti
motorizzati che si possono utilizzare ai lati destro e sinistro degli
schermi da proiezione di formato 16:9 oppure ai lati superiore
ed inferiore degli schermi di proiezione di formato 4:.
TEMPERATuRA COLORE
Interviene sull'equilibrio dei colori dell'immagine.
E' possibile scegliere una delle  impostazioni predefinite o utiliz-
zare la modalità USER che consente la regolazione manuale.
- Alta
- Media
- Bassa
- User

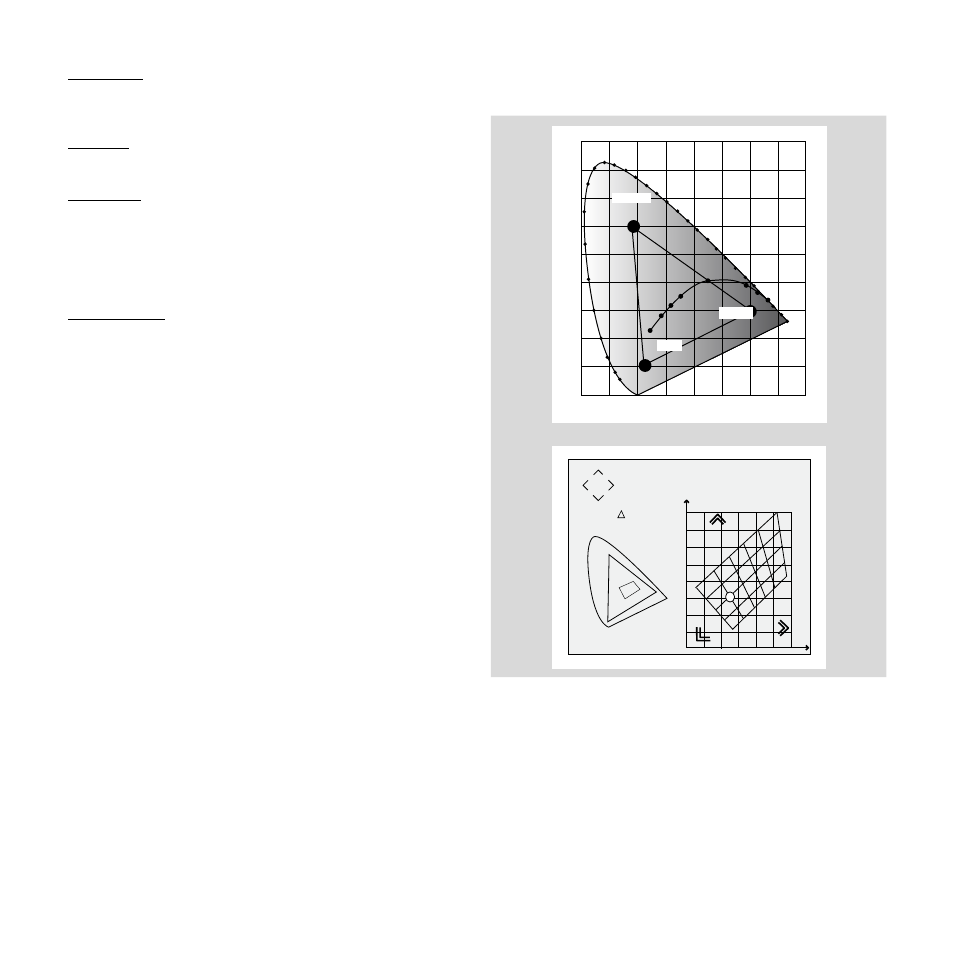

La regolazione della temperatura colore avviene posizionando
il punto di bianco all’interno del diagramma di cromaticità CIE.
Il sistema permette di posizionare il punto di bianco all’interno di
una griglia con 6 punti posizionata nella zona dei colori neutri
(Fig.17). Spostandosi lungo le linee "orizzontali" varia la tempe-
ratura colore correlata, con temperature basse nella parte
destra (in cui si aumenta la componente rossa) e temperature
alte nella parte sinistra del grafico (in cui si incrementa la com-
0.8
520
540
560
Infinity
10000
6500
4800
2850 1500
1000
580
590
620
650
450
470
480
0.6
0.4
0.2
0.0 0.2 0.4
X
0.6 0.8
Y
Fig. 17
Blu
Blu
Rosso
Fig. 18
x= 0,282
y= 0.320
T= 8700K
= 0,015
x
y
uv
