C3X1080
ITALIANO
6
Posizionate il proiettore su un piano stabile oppure usate
la staffa (opzionale) per l’installazione a soffitto.
ATTENZIONE: In caso di installazione a soffitto mediante
staffa di sospensione si seguano scrupolosamente le
istruzioni e le norme di sicurezza incluse nella confe-
zione della staffa. Qualora si utilizzi una staffa diversa
da quella fornita da SIM2 Multimedia, ci si assicuri che
il proiettore sia posto ad almeno 65 mm dal soffitto
e che la staffa non ostruisca le feritoie di entrata ed
uscita dell’aria.

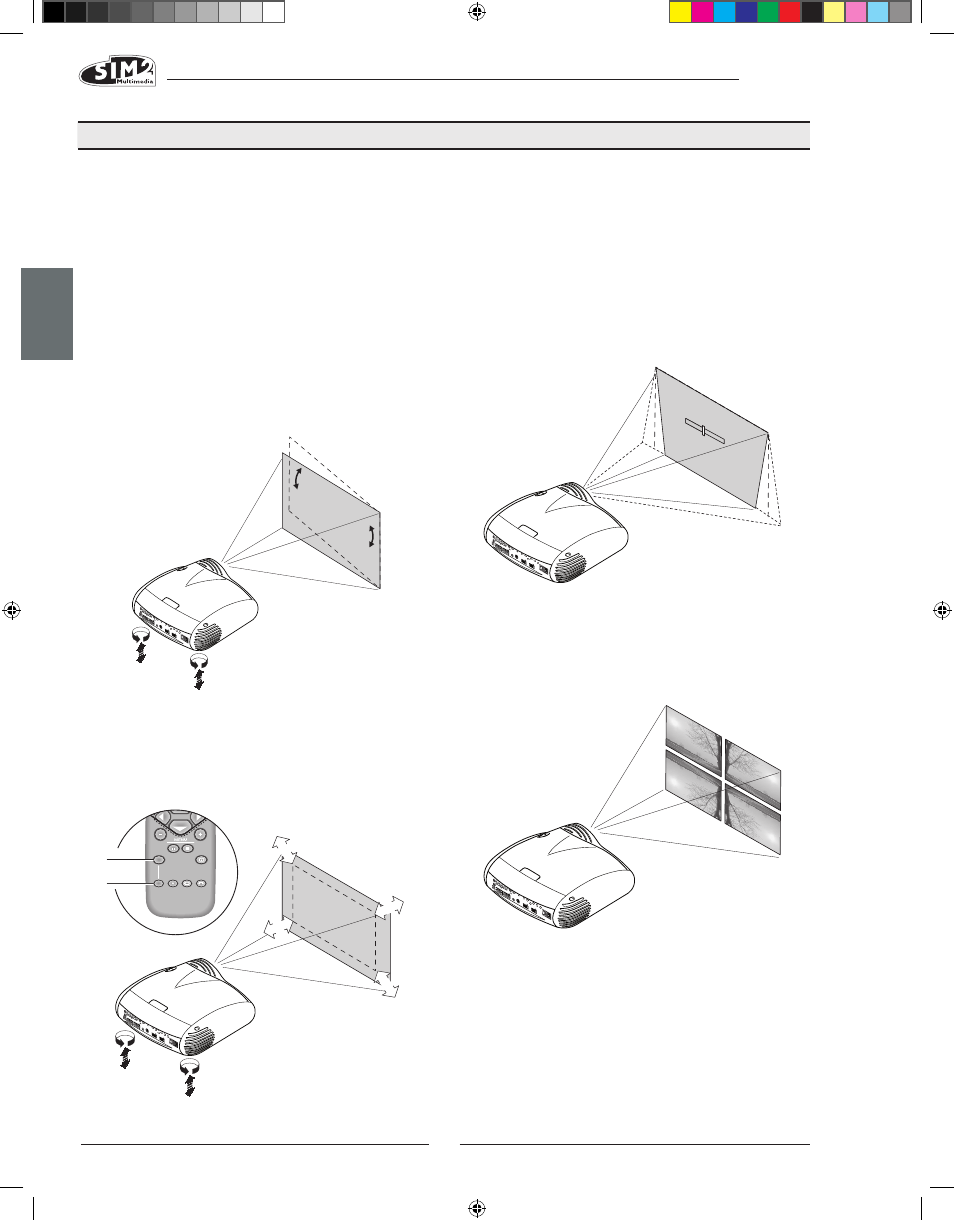

Se l’immagine proiettata è inclinata a destra o sinistra,
utilizzate i due piedini a vite posti sul fondo inferiore per
allineare la base dell’immagine proiettata alla base dello
schermo di proiezione (fig. 6).
fig. 6
Posizionate il proiettore alla distanza desiderata dallo
schermo: la dimensione dell’immagine proiettata è de-
terminata dalla distanza tra obiettivo del proiettore e lo
schermo e dallo zoom ottico impostato.
Utilizzate lo zoom motorizzato (fig. 7) per allargare o re-
stringere le dimensioni dell’immagine proiettata.
ZOOM
ZOOM
ZO
O M
ZOO M
F1
FOCUS AUTO ASPECT VCR
HELP ZOOM
F2
ZOOM
FUOCO
FUOC
O FUOC
O FUOC
O
fig. 7
Utilizzate la messa a fuoco motorizzata (fig. 7) per ottenere
la massima definizione dell’immagine proiettata; una
messa a fuoco corretta dovrebbe consentire di distin-
guere, avvicinandosi allo schermo, ogni singolo pixel che
compone l’immagine proiettata (fig. 7).
Se l'utilizzo dei due piedini a vite posti sul fondo non fosse
sufficiente, sarà necessario inclinare il proiettore e correg-
gere la distorsione trapezoidale mediante la regolazione
Trapezio disponibile nel menu Installazione (fig.8).
(Riferimento a pag. 20)
TRAP
EZIO
20%
Agendo sulla voce Orientazione nel menu Setup è pos-
sibile capovolgere sotto-sopra oppure rovesciare specu-
larmente tra destra e sinistra l’immagine proiettata (fig.9),
in modo da adeguarla alle configurazioni di installazione
frontale, frontale a soffitto, retro, retro a soffitto. (Riferimento
a pag. 20)
È possibile utilizzare uno schermo motorizzato a scomparsa
ricavando il comando di azionamento dall’uscita +12V
posta sul retro del proiettore (fig. 10).
Questa uscita si attiva (tensione +12 Vdc) quando il pro-
iettore è acceso e si disattiva (nessuna tensione in uscita)
quando il proiettore è nello stato di stand-by.
È possibile inoltre utilizzare dei siparietti (o tendine) di
colore nero e motorizzati a scomparsa per delimitare
5 INSTALLAZIONE
fig. 8
fig. 9
