C3X 1080
ITALIANO
11

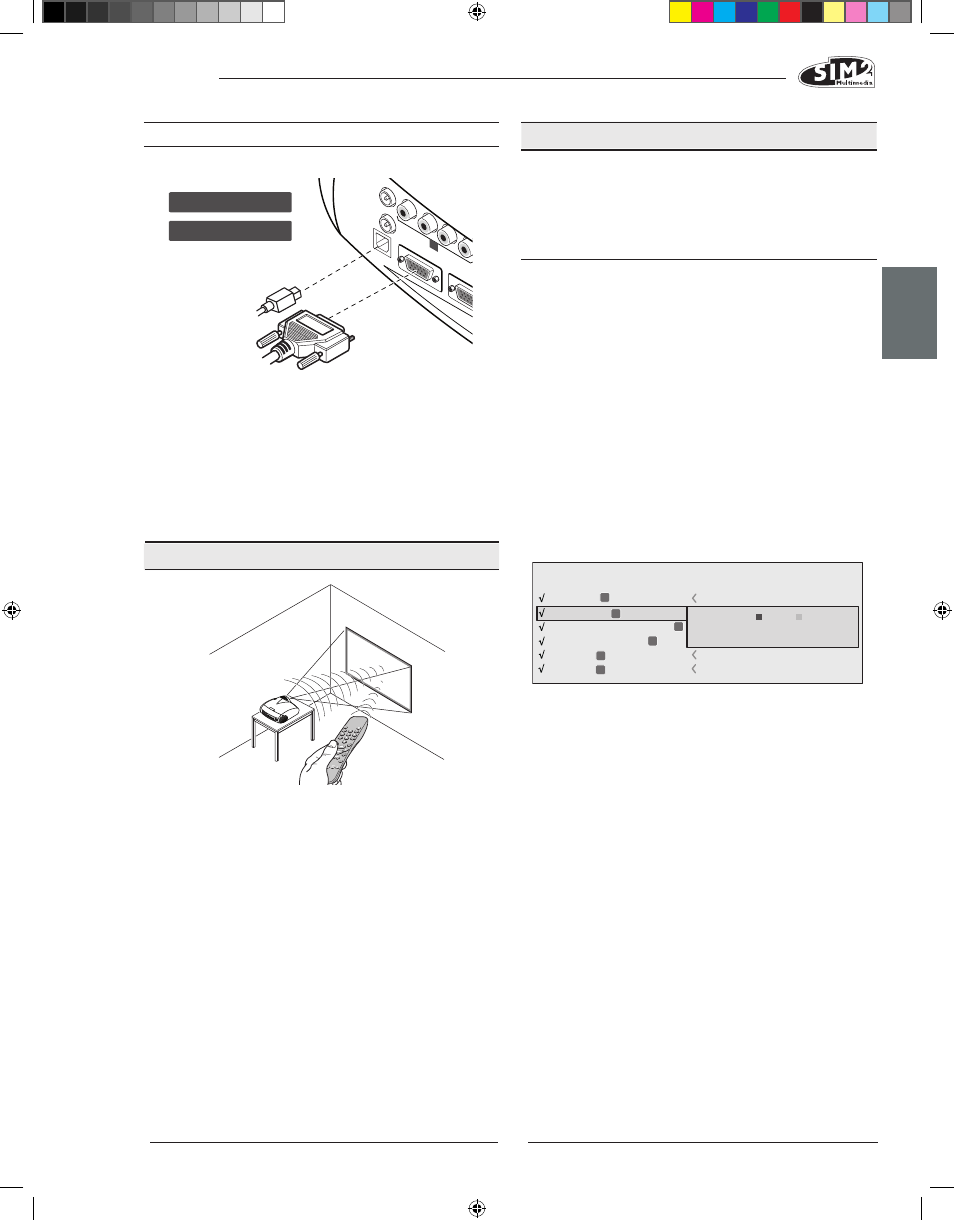

CONNETTORE INTERFACCIA RS232 O INTERFACCIA uSB
È possibile comandare il proiettore mediante un personal
computer: è sufficiente collegare a questo connettore un
cavo proveniente da una porta seriale RS232 o ad una
porta USB di un personal computer.
Evitate di interporre ostacoli tra il telecomando ed il ricevi-
tore posto sul proiettore; ciò potrebbe rendere inefficace
l’azione del telecomando.
fig. 18
9 TELECOMANDO
Il telecomando funziona con quattro pile da 1.5 V for-
mato AAA.
Inserite le pile avendo cura di rispettarne la polarità, come
indicato all’interno del vano pile del telecomando stesso
(fig. 19). Sostituite le pile quando il telecomando non
riesce ad inviare comandi al proiettore.
Rimuovete le pile dal telecomando nel caso rimanga
inattivo per molto tempo, per evitare che eventuali fuo-
riuscite di sostanze chimiche dalle pile possano corrodere
i circuiti del telecomando.
Il telecomando invia i comandi al proiettore mediante
raggi infrarossi.
Grazie al ricevitore posto davanti al proiettore, è possibile
inviarvi i comandi puntando il telecomando contro lo
schermo di proiezione; i raggi infrarossi verranno riflessi
dallo schermo di proiezione verso il proiettore (fig. 19). E'
presente un ricevitore anche sul retro del proiettore.
fig. 19
+12V
USB 1.1 R/Cr
CONTROL (RS232)
GRAPHICS RGB
C/Y
B/Cb
HV
S-VIDEO
AUDIO OUT
HDMI 1
REMOTE
3
2
S-VIDEO
MENU
ESC
INPUT
1
5
HDMI 2
6
4
RS 232
USB 1.1
10 MENu A SCHERMO
INGRESSI
Il menu di selezione degli ingressi è richiamato dal tasto
0 del telecomando o con il tasto source del tastierino.
Per selezionare un ingresso scorrete l'elenco con i tasti ▲
e ▼ fino ad evidenziare l’ingresso desiderato e premete
successivamente ▶.
La visualizzazione del menu di selezione degli ingressi
termina con la pressione del tasto ESC, o con lo scadere
del tempo concesso per la visualizzazione dei menu a
schermo (impostata nel Menu Setup) o in seguito al rile-
vamento della sorgente.
Agli ingressi possono essere applicati segnali RGB e
YPrPB, sia a 15 kHz che a 32 kHz o più. L'associazione
tra l'ingresso ed il tipo di segnale (RGB o YPrPB) avviene,
quando richiesta, dal menu a discesa che compare a
destra del simbolo < a seguito della pressione del tasto
◀
(fig. 20).
Gli ingressi HDMI 1 e HDMI 2 sono in grado di ricevere
segnali provenienti da sorgenti DVI-D.
Selezionato il segnale che giunge dalla sorgente (median-
te i tasti ▲ e ▼), premete MENU+/MENU - per confermare
e chiudere il menu a discesa; a destra del simbolo <,
vedrete visualizzato il valore appena impostato.
Durante la breve fase di ricerca del segnale appare un
riquadro con l’indicazione del segnale richiesto. Appena
questo viene visualizzato nel riquadro appaiono in aggiun-
ta informazioni relative a standard video (per segnali video)
oppure risoluzione (per segnali grafici), riguardo il formato
e l'eventuale memoria utente. Tali informazionipossono
essere richiamate premendo il tasto numerico del tele-
comendo corrispondente alla sorgente prescelta.
Dal menu SETUP è possibile scegliere la visualizzazione o
meno di queste informazioni, per maggiori dettagli si
veda la voce INfO SORGENTE nella parte dedicata al MENU
nel capitolo INfORMAZIONI AGGIUNTIVE.
2 S-VIDEO
4 GRAPHICS RGB
3 COMPONENT / RGBS
1 VIDEO 1
2
3
4
S-VIDEO 3
GRAPH RGB 9
COMP RGB 5
VIDEO 1
5 5 HDMI HDMI 5
Lista sorgenti/Rinomina sorgente
ATTIVA
NOME Si No
6 6 HDMI HDMI 6
Tutte le funzioni del sistema possono essere attivate da
tastierino o telecomando, con l’ausilio di un sistema di
menu a schermo pratico e completo.
fig.20
