CONDIZIONI OPERATIVE
Questo apparecchio è una centralina DMX per controllo di effetti (testemobili o scanners) per discoteche, spettacoli ecc. E’
progettato per funzionare in corrente continua, minimo 300mA, 9 o 12V e per uso interno.
Proteggere l’apparecchio da urti o shock improvvisi, sia in fase di installazione che di normale funzionamento.
Nella scelta del punto di installazione della centralina, evitare luoghi con temperature elevate, con elevato tasso di umidità e
polvere; evitare zone dove si trovano cablaggi circostanti. Potreste mettere in pericolo sia la vostra che la sicurezza altrui.
Operare con quest’apparecchio solo dopo aver familiarizzato con le sue funzioni. Non permettere che personale non qualificato
possa utilizzare la centralina: molti danni infatti sono provocati da un uso improprio.
In caso di trasporto, utilizzare l’imballo originale.
Modifiche non autorizzate dell’apparecchio, sono vietate per ragioni di sicurezza.
Se la centralina dovesse trovarsi ad operare in condizioni differenti da quelle descritte nel presente manuale, potrebbero verificarsi
dei danni; in tal caso la garanzia verrebbe a decadere, inoltre ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse
elettriche, rotture ecc.
Centralina DMX
- 192 canali per 12 proiettori da 16 canali ciascuno
- 6 chase programmabili ciascuno con 240 scene
- 30 banchi programmabili ciascuno con 8 scene
- Funzioni di copia per scene, programmi e chase
- Funzione black-out
- Funzione di controllo audio attraverso il microfono interno o ingresso di linea
- Formato rack 3 unità
SETUP
INSTALLAZIONE
Installare l’apparecchio su una superficie piana o un rack
Installazione in un rack: questa unità occupa 3 unità rack (483 mm). Il rack da utilizzare dovrebbe avere una doppia apertura per
permettere l’accesso al pannello frontale ed a quello posteriore. Il rack dovrebbe essere provvisto di ventola di
raffreddamento.Quando si installa l’apparecchio nel rack, assicurarsi che ci sia abbastanza spazio libero attorno ad esso. Ciò per
permettere all’aria calda di defluire. Il surriscaldamento può danneggiare l’apparecchio. E’ importante fissare la centralina al rack
tramite 4 viti M6.
Connettere l’alimentatore all’ingresso DC e collegare il trasformatore ad una presa di corrente.
MODALITA’ MUSICALE
La modalità musicale opera tramite un microfono interno o attraverso l’ingresso di linea. Collegare il cavo del segnale musicale, da
un mixer al pannello posteriore, attraverso uno connettore RCA (sensibilità d’ingresso 0.1 V – 1 V).
DMX-512 – CONNESSIONE CON I PROIETTORI
I cavi DMX non devono venire a contatto con altre tipologie di cavo. In tal caso infatti i proiettori potrebbero funzionare in maniera
non corretta o non funzionare affatto.
Per la connessione della centralina con i proiettori e tra un proiettore ed il successivo, utilizzare solo cavi stereo schermati, con
connettori XLR 3 poli.

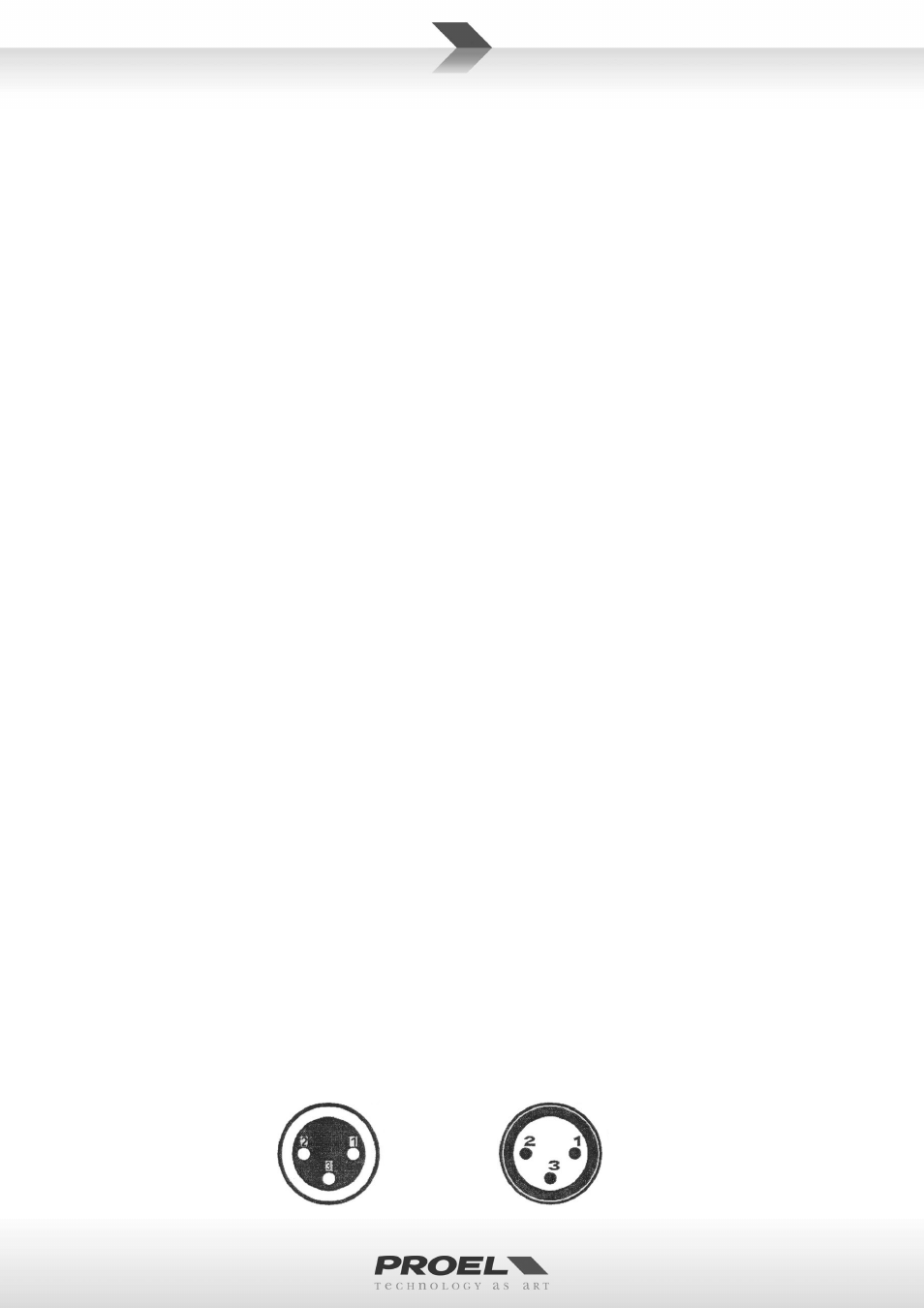

SCHEMA DI CONNESSIONE DEI CAVI DMX:
DMX-output
presa XLR
DMX-input
spina XLR
1: terra
2: segnale (-)
3: segnale (+)
1: terra
2: segnale (-)
3: segnale (+)
