9
6. COLLEGAMENTI
Collegare la presa di alimentazione alla rete 230VAC 50/60Hz (117VAC 50/60Hz nella versione a 117V), utilizzando i
cavi di connessione a corredo collegare ai 4 ingressi BASES INPUT (fig.2 rif.2) le postazioni in cascata (come
riportato in nella fig.5) avendo l’accortezza di collegare un massimo di 30 postazioni per ogni linea per un massimo di
64 basi.
Il sistema attraverso il cavo opzionale (da metri 3) CVMM3 permette di creare delle linee ad anello chiuso come
riportato in fig.6.
In questo modo in caso d’interruzione della catena nessuna base resterà isolata. Nella configurazione di fig.6 il numero
massimo di basi per ogni anello non deve superare le 30 unità.
In ogni caso va sempre rispettato il numero totale di unità pari a 64.
Il sistema può gestire più basi Presidente che possono essere inserite in una qualsiasi posizione della catena.

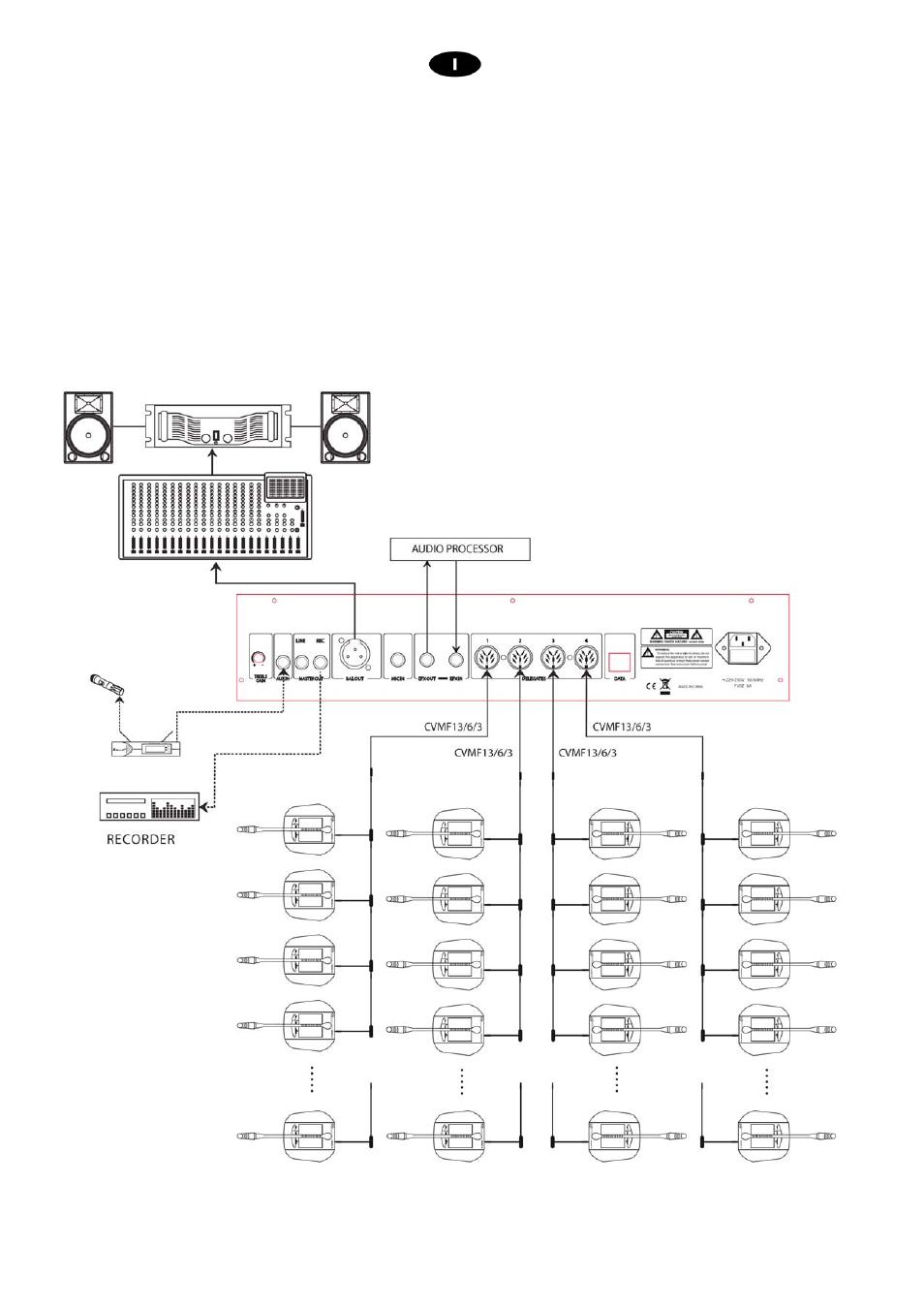

fig.5
