31
PRONET NETWORk
La filosofia di PRONET
Il software PRONET è stato progettato dalla Divisione Ricerca e Sviluppo di Proel per controllare una rete di diversi dispositivi, quali
altoparlanti attivi e processori per sistemi di altoparlanti, equipaggiati con la piattaforma di processamento digitale C-AUDIO CORE .
PRONET è stato sviluppato in collaborazione con progettisti e ingegneri del suono in modo da offrire uno strumento di facile utilizzo
per la programmazione ed il controllo di sistemi audio . Con PRONET è possibile visualizzare il livello dei segnali, monitorare lo stato
ed editare i parametri ogni elemento collegato .
Potete scaricate la applicazione PRONET dal sito web PROEL all'indirizzo http://www.proel.com clickando su supporto / download.
Collegamento dei dispositivi
Per configurare un singolo processore PC260 potete utilizzare la connessione diretta mediante con porta USB sul pannello frontale:
PC260 possiede sia la connessione USB che la connessione di rete, per cui è necessario selezionare la connessione che si vuole
utilizzare nel menu SETUP (vedi sopra in questo manuale) .
La prima volta che viene connesso un processore con cavo USB o mediante un convertitore USB2CAN, il sistema operativo Windows
richiede l'installazione dei driver, che sono contenuti nella cartella "Driver" a sua volta contenuta nella cartella di installazione
dell'applicazione PRONET (la posizione standard della cartella di installazione è C:\Programmi\Proel\Pronet\Driver, o in alternativa
<percorso personalizzato>\Driver) . Riferirsi anche ai paragrafi "Installation" e "Drivers" della documentazione dell'applicativo Pronet .
Collegamento dei dispositivi ad una rete PRONET
Per la programmazione ed il controllo di sistemi multipli di altoparlanti e processori i progettisti PROEL hanno sviluppato un sistema
di rete basato su un protocollo di comunicazione robusto ed affidabile chiamato CANBUS .

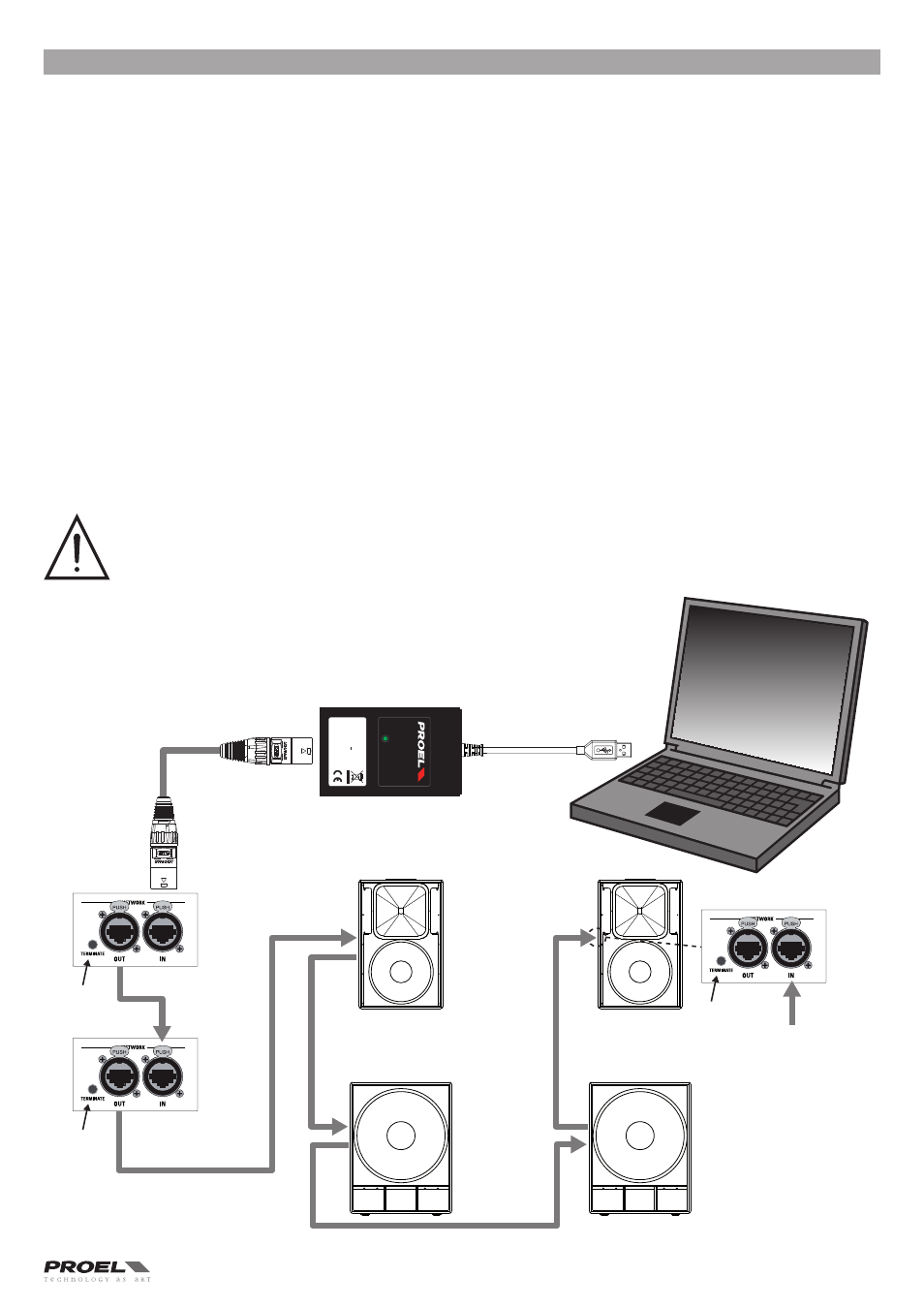

I dispositivi nella PRONET NETWORK sono connessi assieme mediante una topologia lineare (linear bus topology) . Un convertitore
USB2CAN è necessario per il collegamento della rete al PC su cui è installato il software PRONET . Il convertitore USB2CAN è
collegato all'ingresso di rete della prima unità, mentre l'uscita di rete della prima unità è collegata a quella successiva e così via . Per
i collegamenti si utilizzano semplici cavi RJ45 cat .5 (o cat .6) .
L'inizio e la fine della PRONET NETWORK devono essere terminati. Un capo è terminato dal convertitore USB2CAN,
l'altro capo viene terminato premendo il tasto TERMINATE sull'ultimo dispositivo,. Tutti i dispositivi fra questi due punti
devono avere il tasto TERMINATE sollevato.
do not
pressed
do not
pressed pressed
last device
network
PC260
USB2CAN
PC NOTEBOOK
PC260
USB 2.0 port
ST
ATUS
CONVERTER
USB2CAN
CODE: S/N: RA
TINGS:
RoHS COMPLIANT MADE IN IT
AL
Y USB2CAN 00001 5V --- 200mA
