24

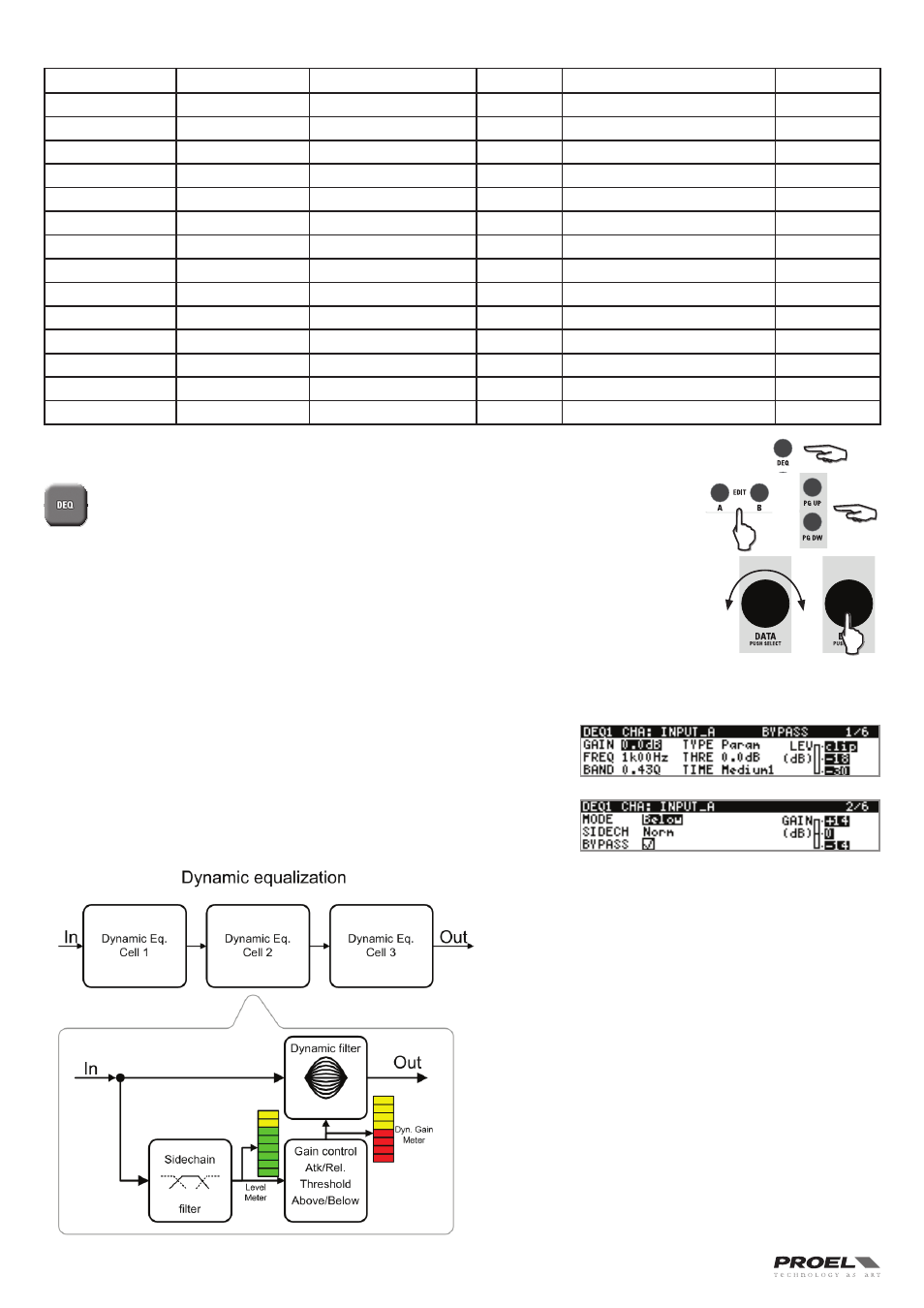

La tabella seguente mostra in dettaglio il tipo di filtri che si possono usare su ognuna delle 5 bande di PEQ e i loro parametri:
TYPE (PC260) TYPE (PRONET) FREQ GAIN SHAPE SLOPE
Peak Param . Eq . 15 .6 Hz - 22 .627 KHz +/- 15 dB Q = 28 .5 - 0 .4 / oct = 0 .05 - 3 .0 -
Notch Notch 15 .6 Hz - 22 .627 KHz - Q = 28 .5 - 0 .4 / oct = 0 .05 - 3 .0 -
LoSh6 Low Sh . 6dB/oct 15 .6 Hz - 22 .627 KHz +/- 15 dB - -
LoSh12 Low Sh . 12dB/oct 15 .6 Hz - 22 .627 KHz +/- 15 dB - -
LoShV Low Sh . var . 15 .6 Hz - 22 .627 KHz +/- 15 dB - 6 .0 - 12 dB
HiSh6 High Sh . 6dB/oct 15 .6 Hz - 22 .627 KHz +/- 15 dB - -
HiSh12 High Sh . 12dB/oct 15 .6 Hz - 22 .627 KHz +/- 15 dB - -
HiShV High Sh . var . 15 .6 Hz - 22 .627 KHz +/- 15 dB - 6 .0 - 12 dB
ResLp Res . Lowpass 15 .6 Hz - 22 .627 KHz - Q = 3 .30 - 0 .35 -
Bandpass Bandpass 15 .6 Hz - 22 .627 KHz - Q = 28 .5 - 0 .4 / oct = 0 .05 - 3 .0 -
ResHp Res . Highpass 15 .6 Hz - 22 .627 KHz - Q = 3 .30 - 0 .35 -
Allp1 Allpass 1st ord . 15 .6 Hz - 22 .627 KHz - degrees = -3° to -179° -
Allp2 Allpass 2nd ord . 15 .6 Hz - 22 .627 KHz - Q = 3 .30 - 0 .35 -
TYPE (PC260) TYPE (PRONET) FREQ GAIN SHAPE SLOPE
DEQ - equalizzatore dinamico
Premere il tasto DEQ per accedere alla prima finestra dell'equalizzatore dinamico e quindi un
tasto EDIT del canale di ingresso che si vuole modificare . Premere la manopola DATA per
scegliere il parametro da modificare e ruotarla per cambiare valore . Usare i tasti PG UP e
PG DW per scorrere tra le pagine dei 3 filtri disponibili per ciascun ingresso .
Nella prima linea il display mostra il numero della cella (DEQ1, DEQ2, DEQ3) . Per ogni cella
di equalizzazione è possibile impostare diversi parametri: GAIN, FREQ, BAND, TYPE, THRE, TIME
sono nella prima pagina del filtro, MODE, SIDECH, BYPASS sono nella seconda . La prima pagina
mostra inoltre il livello del segnale (LEVEL meter) e la seconda il livello di riduzione del guadagno
(GAIN reduction meter) .
Quando gli ingressi sono accoppiati (vedi la sezione SETUP GANGING), la prima linea del display
visualizza "CHA&B" e i cambiamenti dei parametri si rifletteranno su entrambi i canali .
OGNI CELLA DEL DEQ È UN FILTRO DI EQUALIZZAZIONE DOVE IL PARAMETRO DEL GUADAGNO È CONTROLLATO DINAMICAMENTE
DAL LIVELLO DEL SEGNALE DI INGRESSO.
Tutti i parametri possono essere regolati separatamente per ogni cella e sono:
GAIN
Imposta il guadagno del filtro .
FREQ
Imposta la frequenza di riferimento del filtro .
BAND
Controlla la larghezza di banda del filtro parametrico (questo
parametro non è disponibile per i filtri shelf) .
TyPE
Seleziona il tipo di filtro (9 cambiamenti del tipo di filtro riportano
il valore di GAIN a zero) . I tipi di equalizzazione disponibili sono:
"Param", filtro parametrico
"LoSh", filtro Low Shelf a 6dB/oct .
"HiSh", filtro High Shelf 6dB/oct .
THRE
Threshold imposta la soglia del livello del segnale che
attiva il controllo di guadagno del filtro dinamico . A seconda
dell'impostazione di MODE, il guadagno positivo o negativo
del filtro (GAIN) viene attivato quando il segnale è al di sopra
(ABOVE) oppure al disotto (BELOW) della soglia .
La quantità di aumento o riduzione del segnale è visualizzata
dal GAIN METER .
Il livello di soglia THRE è riferito a 0 dB: se il segnale di ingresso
non è attenuato o aumentato esso corrisponde a 0 dBu (775 mV)
del segnale analogico di ingresso, quindi Threshold = +21 dB
(massimo segnale) significa nessun rilevamento del segnale .
