8
1. Interruttore di accensione
Accendere la consolle posizionando l’interruttore sulla posizione ON
2. Ingresso Alimentazione 24 V DC
L’alimentazione 24 V DC è sempre necessaria. Collegare l’alimentatore fornito in dotazione
3. Porta di Connessione RJ45
Collegare l’uscita (fig.3, rif.3) all’ingresso PAGING MIC dell’unita centrale MATRIX88 utilizzando un cavo
CAT5UTP
4. Controllo livello in uscita
Ruotare in senso orario per aumentare il volume, ruotare in senso antiorario per diminuire il volume
5. CHIME VOL
Ruotare in senso orario per aumentare il livello del tono di preavviso, ruotare in senso antiorario per diminuire
il livello
6. Selettore tipo di CHIME
2 TONE – L’annuncio verrà preceduto da un segnale di preavviso a due toni
4 TONE – L’annuncio verrà preceduto da un segnale di preavviso a quattro toni
OFF – Il tono di preavviso è disabilitato
5. INSTALLAZIONE ED ALIMENTAZIONE
Attenzione
• Non posizionare il dispositivo in posti soggetti a elevate vibrazioni o particolarmente esposti all’umidità e
alla polvere.
• Per l’installazione e connessione contattare solo un installatore autorizzato al fine di evitare danni alle
apparecchiature.
• Le basi dispongono di 4 piedini in gomma che ne impediscono lo scivolamento sul piano di appoggio, in
alternativa può essere effettuato il semincasso nel piano stesso.
Dopo aver Alimentato la base mediante l’alimentatore in dotazione, connettere la BM8X alla MATRIX88
attraverso un cavo standard CAT5UTP.
Sull’unità MATRIX888 sono presenti n° 2 bus di ingresso RJ45, su ciascuno di questi ingressi è possibile
connettere una sola base.

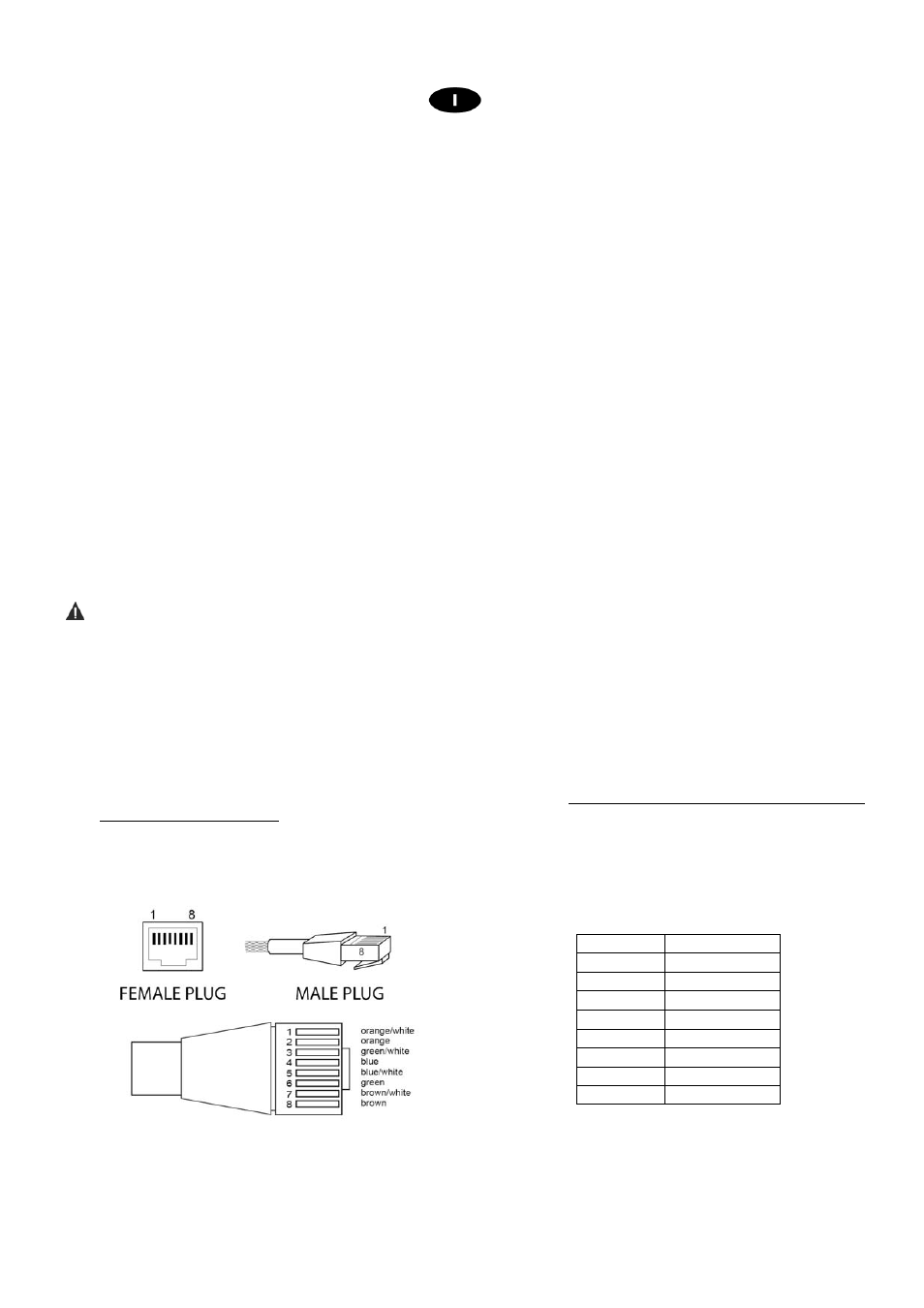

Dettaglio connessione cavo UTP CAT5 su connettore RJ45 per connessione postazione microfonica secondo
lo standard EIA/TIA – 568B:
.
fig.5
Piedino N° Assegnazione
1 RS485 B
2 RS485 A
3 GND
4 + 24V
5 GND
6 + 24V
7 MIC IN +
8 MIC IN -
