3. FUNZIONI E CONTROLLI PANNELLO FRONTALE

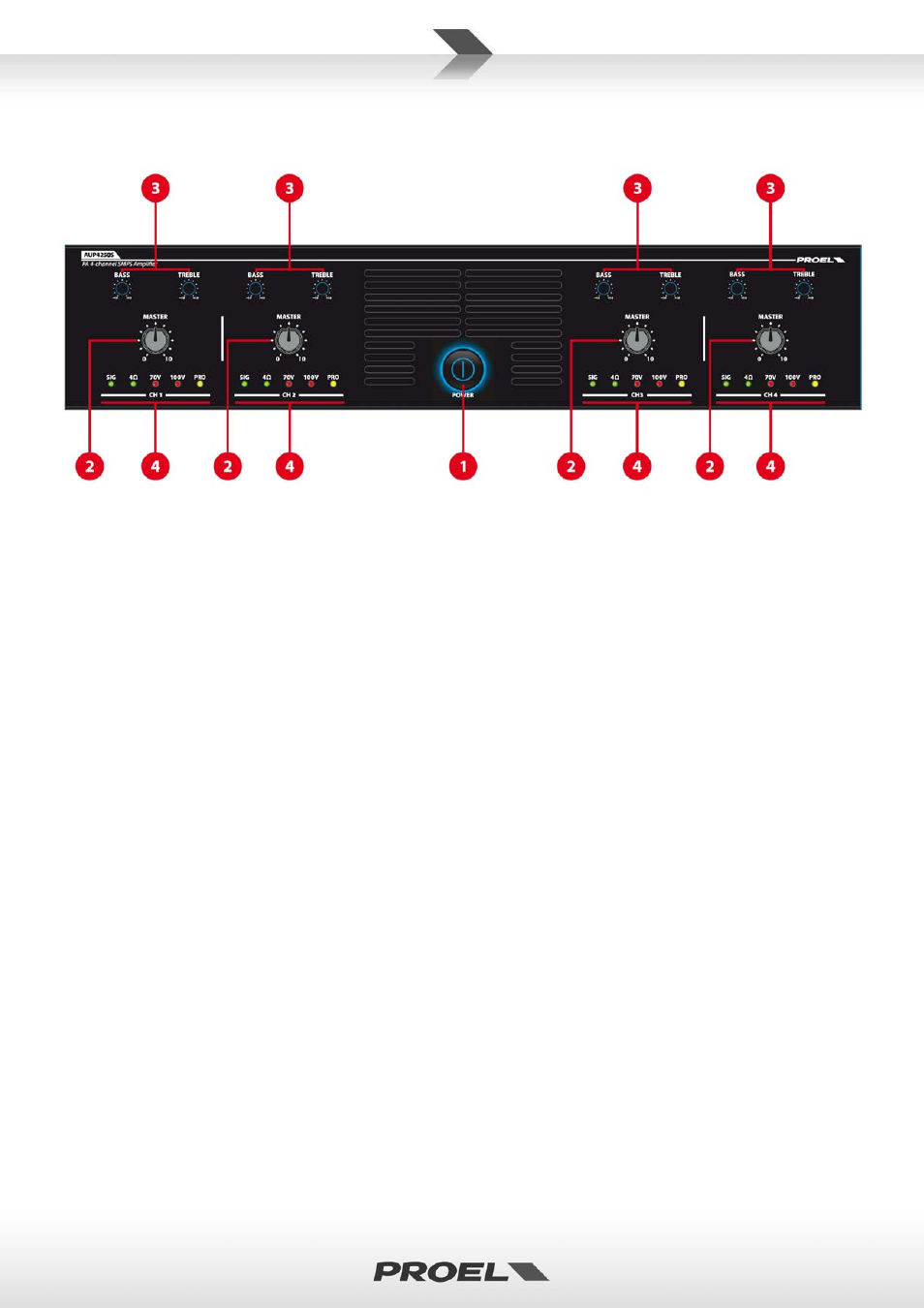

fig.1
1. POWER
Interruttore principale con indicazione luminosa di acceso
2. MASTER
Controllo di volume Master del rispettivo canale
3. TREBLE and BASS
Controllo di toni Alti e Bassi del rispettivo canale
4. Indicatori di stato
Per ogni canale:
SIG: Led Verde acceso indica la presenza di segnale in ingresso
4Ω: Led verde acceso ‐ canale impostato sul funzionamento a 4Ω
Collegare al morsetto di uscita (fig.2, rif.8) carichi con impedenza minima non inferiore a 4Ω
70V: Led rosso acceso ‐ canale impostato sul funzionamento a 70V
Collegare al morsetto di uscita (fig.2, rif.8) carichi a 70V
100V: Led rosso acceso ‐ canale impostato sul funzionamento a 100V
Collegare al morsetto di uscita (fig.2, rif.8) carichi a 100V
PRO: Led arancione acceso – canale in Protezione
Nel caso il canale vada in protezione controllare che il carico in uscita sia adeguato alle caratteristiche
dell’amplificatore e/o ridurre il livello del segnale in ingresso.
