5. Indicatore di livello a led - Vu meter
Indica il livello del segnale di uscita. Per un corretto uso dell’amplificatore il volume deve essere regolato
con il livello compreso tra –20 dB e 0 dB indicati dall’accensione dei primi 5 leds, se il livello di volume è tale
da far accendere gli ultimi 2 leds (+3 dB +6 dB) il segnale in uscita potrebbe risultare distorto e il volume
dovrebbe essere abbassato.
6. Modulo radio digitale
7. Interruttore on/off sezione radio
8. Controllo di volume radio
9. Modulo lettore CD/MP3
10. Cassetto CD
11. Ingresso USB
12. Alette di fissaggio su RACK 19”
13. Maniglie
3. CONTROLLI PANNELLO POSTERIORE

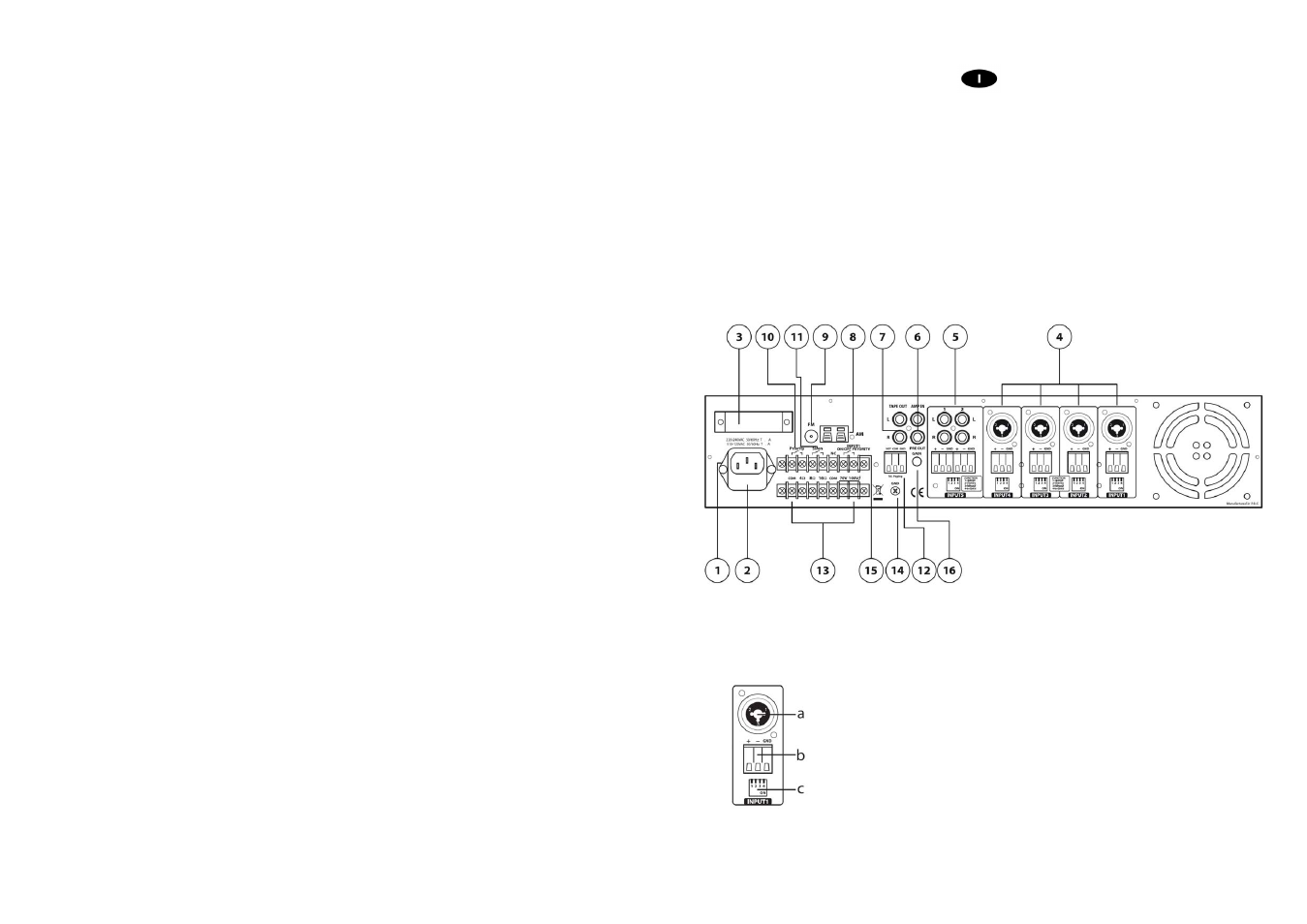

fig.2
1. Presa d’ingresso per alimentazione di rete (con fusibile)
2. Fusibile di protezione
Protegge il dispositivo da eventuali sbalzi di tensione della rete di alimentazione e può essere sostituito.
3. Selettore per alimentazione di rete 230/117Vca 50/60Hz
4. Ingressi INPUT1 ~ INPUT4:
a. Connettore d’ingresso COMBO/XLR
b. Ingresso a morsetto estraibile eurobloc
c. Dip-switch:
PIN1 su ON = L’ingresso è in grado di accettare un segnale a
livello MICRO
OFF = L’ingresso è in grado di accettare un segnale a
livello LINEA
PIN2
su ON =Viene invertita la fase dell’ingresso
PIN3 su ON =Filtro passa alto attivo sull’ingresso (ideale per
il parlato)
OFF = Sull’ingresso non agisce nessun filtro
PIN4
su ON = Phantom 48V attiva
OFF = Phantom 48V disattiva
Nel momento in cui l’ingresso INPUT1 è attivo l’’unità ha la caratteristica di silenziare tutte le altre
trasmissioni in corso.
