A .... Radio UHF ausiliaria per stazione base
La radio si collega alla porta Com 2 dell'unità SF-3040
grazie al cavo in dotazione (NP: 98-214267).

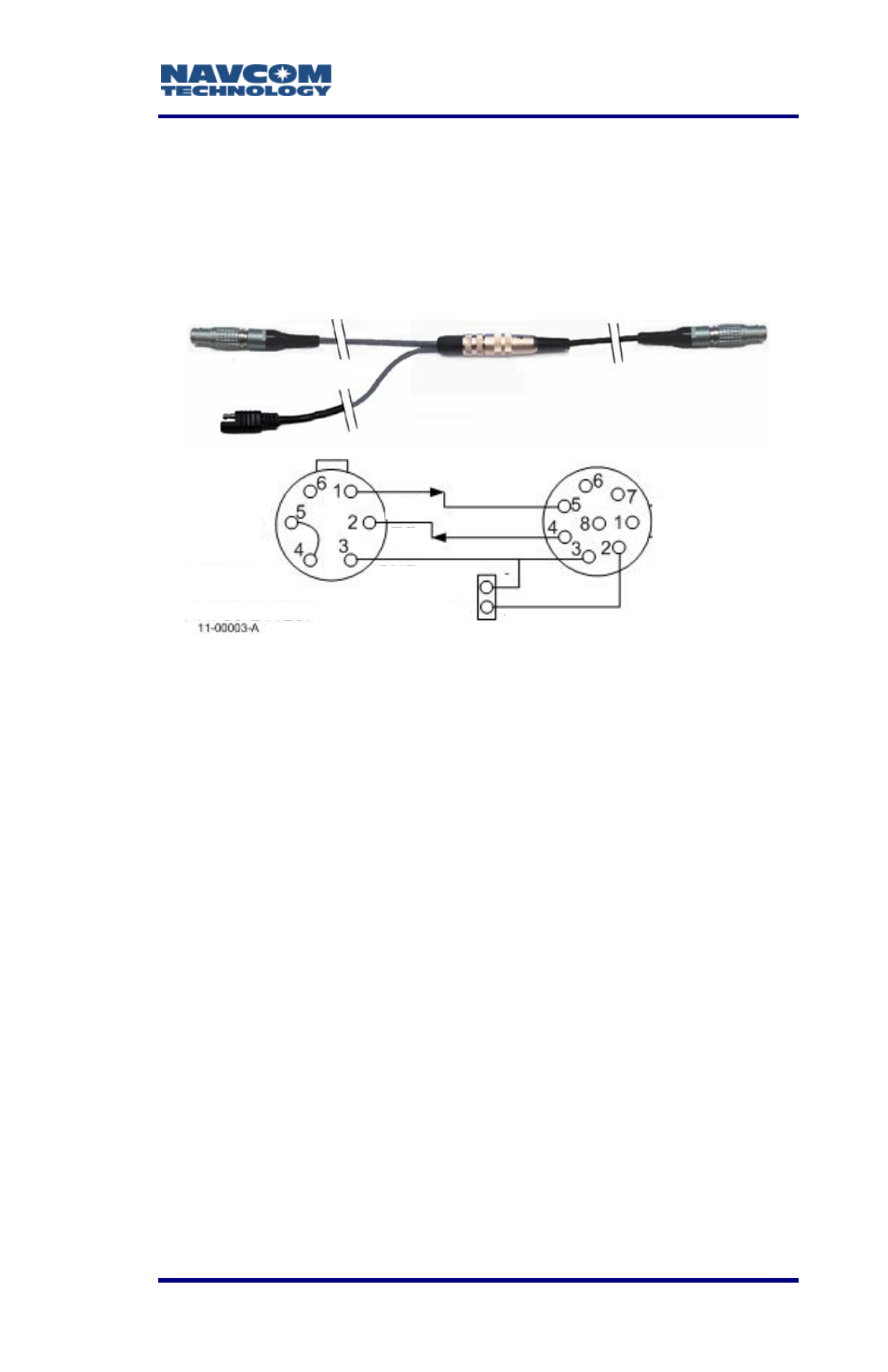

Figura 36: schema elettrico della radio ausiliaria
Il connettore a sei contatti è del tipo Lemo,
NP: FGA-0K-306-CYCC.5CZ. Anche il connettore
ad otto contatti è del tipo Lemo, NP: FGA-
1B.3D8.CLAD52Z. Ciascun tratto di cavo è lungo 2 piedi
(0,6 m).
La frequenza centrale RF impostata in fabbrica è indicata,
unitamente al numero di matricola, sul radio modem. La
frequenza RF può essere impostata entro 1 MHz rispetto
alla frequenza centrale, con incrementi di 25 KHz.
Qualora si rendano necessari settaggi superiori a 1 MHz,
l'utente deve spedire la radio presso la fabbrica in cui è
stata prodotta, per le modifiche hardware. Qualsiasi
spesa di spedizione e doganale è a carico del cliente.

Verificare la conformità dell'apparecchiatura presso le
autorità locali preposte.
Satel
3ASd
Epic
Connettori – Vista esterna
TD
RD
GND
Alimenta-
zione c.c.
F
M
SF-3040
Com 2
NP: 98-214267
