LAND-PAK™ Guida utente – Rev. B
B-103
B ... Impostazione della radio UHF ausiliaria

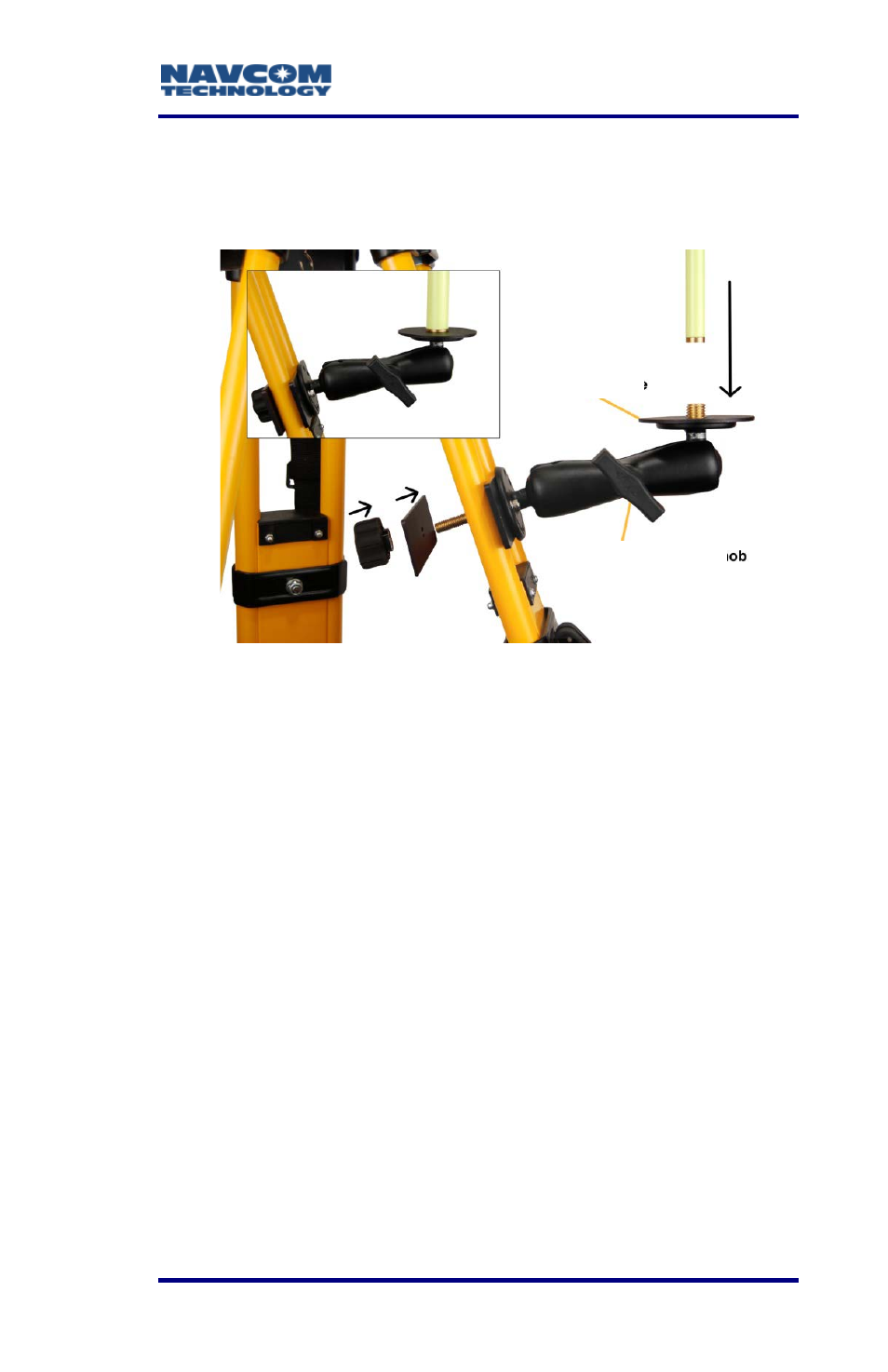

Figura 56: montaggio della staffa dell'antenna radio
Fare riferimento alla Figura 56 per la procedura descritta
di seguito.
9. Montare la staffa dell'antenna radio sul treppiede
come descritto di seguito.
a. Svitare la manopola posteriore della staffa e
rimuovere la piastra posteriore.
b. Posizionare la staffa contro l'apertura di una delle
aste del treppiede.
Non montare la staffa sull'asta del treppiede cui è
fissata la tracolla.
c. Sul retro dell'asta del treppiede, inserire la piastra
posteriore sulla vite della staffa.
d. Guidare la vite della staffa nel foro della piastra
fino a portare la piastra della staffa in battuta
Piastra di
montaggio
Manopola di
regolazione
