6 di 7 Guida rapida LAND-PAK, Rev. B

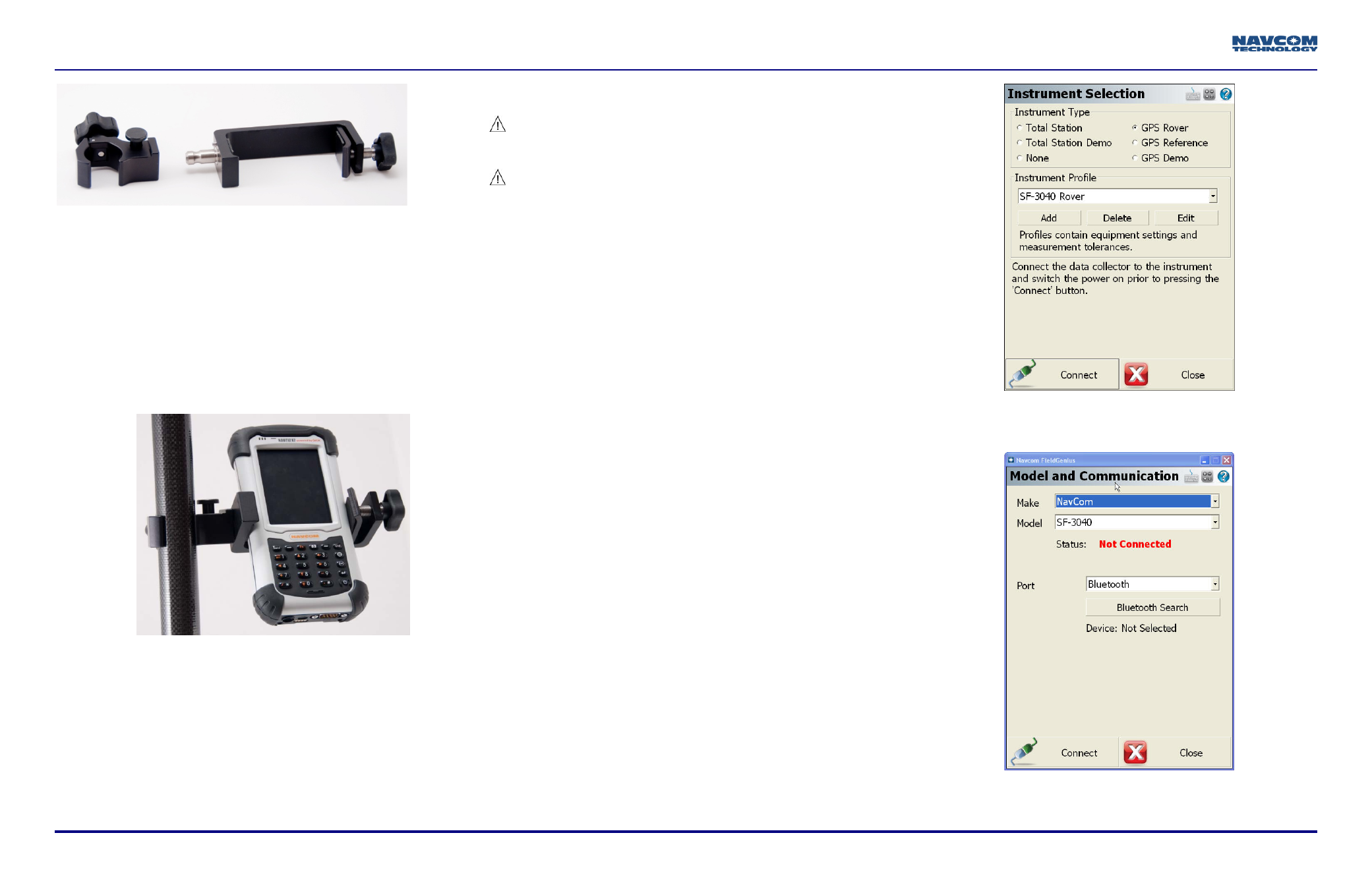

Figura 4: morsetto per palina e supporto
Fare riferimento alla Figura 4 per la procedura descritta di seguito.
62. Se necessario, fissare il morsetto per palina del rover al supporto
del Nautiz procedendo come segue.
a. Inserire il raccordo a sgancio rapido del supporto nel foro del
morsetto per palina.
b. Premere il pulsante posto sul morsetto per palina e, se
necessario, ruotare il supporto nella posizione desiderata
inserendo il pernetto in uno dei fori presenti sul morsetto
per palina.
c. Rilasciare il pulsante nero del morsetto per palina per bloccare
in posizione il gruppo.
Figura 5: montaggio dell'unità MicroSurvey Nautiz X7
Fare riferimento alla Figura 5 per la procedura descritta di seguito.
63. Fissare il gruppo morsetto per palina del rover procedendo come
segue.
a. Allentare la manopola posta sul morsetto per palina.
b. Fissare il morsetto per palina del rover al di sopra del livello,
in modo che non ne intralci la vista.
c. Serrare la manopola.
64. Montare il Nautiz X7 sul morsetto del supporto e serrare la
manopola del supporto.
Non serrare eccessivamente il supporto. Un serraggio
eccessivo potrebbe danneggiare lo schermo del
Nautiz X7.
Non montare la palina in una posizione che favorisca la
caduta dell'apparecchiatura. Sebbene i prodotti elettronici
siano testati per la caduta dalla palina, cadute ripetute o
cadute su un asse sbagliato possono causare danni.
65. Inserire i due pacchi batterie a ioni di litio nel ricevitore SF-3040
GNSS. Se necessario, consultare il Capitolo 3 (Battery Charging,
Ricarica delle batterie) della pubblicazione SF-3040 GNSS
Product User Guide (Guida utente del ricevitore SF-3040 GNSS).
66. Estendere la palina del rover all'altezza massima e bloccarla in
posizione. Per questa operazione potrebbe essere necessario
ruotare la palina superiore per allineare i fermi caricati a molla alla
palina inferiore.
67. Serrare il connettore posto alla base della prolunga per bloccarla
in posizione.
68. L'estensione della palina del rover riduce l'eventualità di
oscuramento del segnale satellitare ad opera di pedoni o veicoli
di passaggio.
69. Avvitare l'antenna del ricevitore sull'unità SF-3040.
70. Montare l'unità SF-3040 sulla sommità della palina del rover ed
avvitarla in posizione.
Interfaccia Bluetooth
71. Aprire FieldGenius e selezionare un progetto, oppure crearne uno
nuovo; per ulteriori informazioni consultare la pubblicazione Field
Genius User Guide (Guida utente Field Genius).
72. Sulla schermata Instrument Selection (Selezione Strumento)
(vedi Figura 6), selezionare GPS Rover.
a. Nel database FieldGenius sono memorizzati profili separati, per
consentire ad una singola unità di acquisizione dati di collegarsi
a più dispositivi. Selezionare e nominare l'unità in fase di
configurazione.
Figura 6: Instrument Selection (Selezione Strumento)
73. Fare clic su Edit (Edita) per impostare l'interfaccia dell'unità di
acquisizione dati.
Figura 7: Modello Model and Communication
(Modello e Comunicazione)
