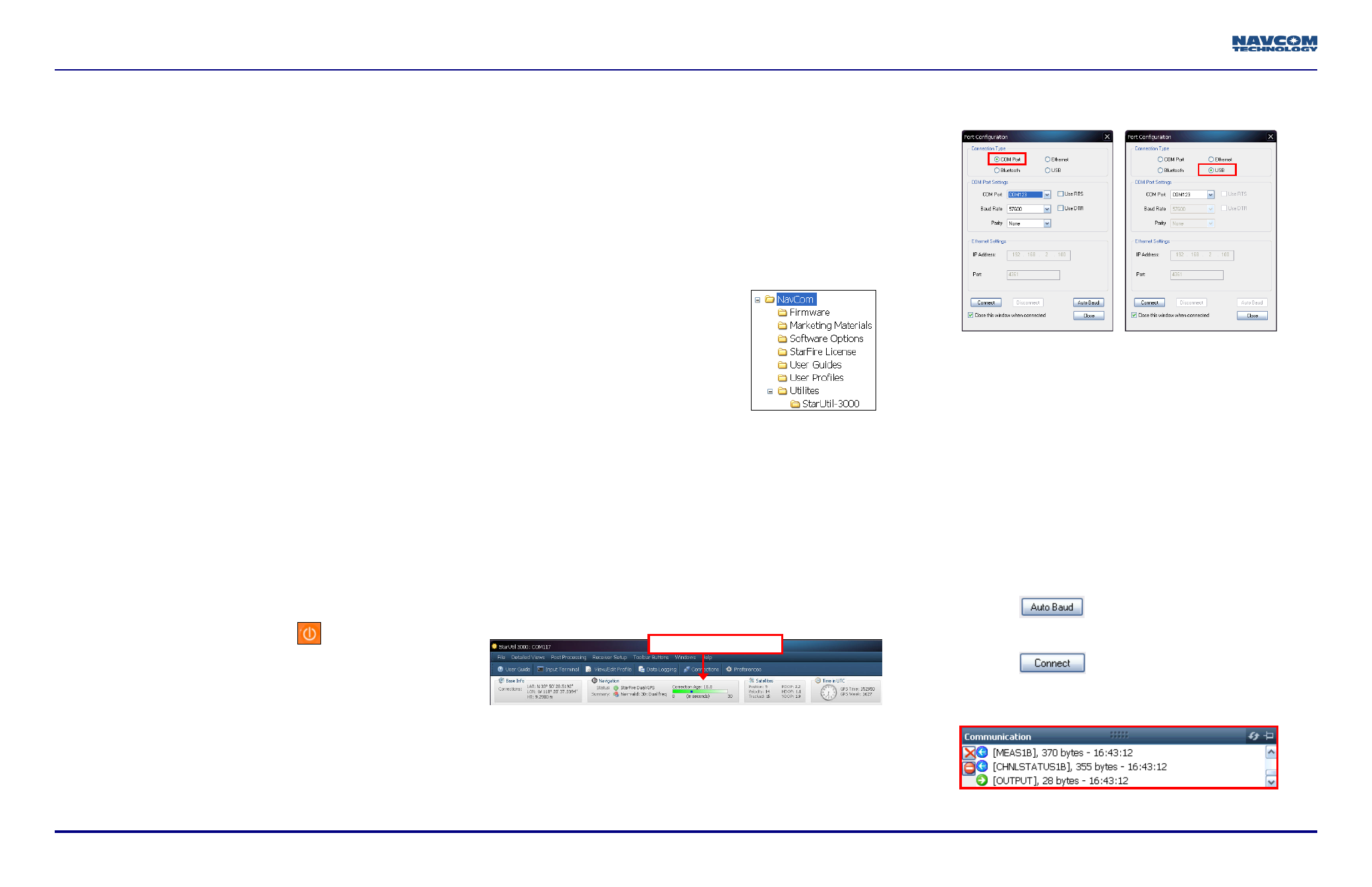

2 di 7 Guida rapida LAND-PAK, Rev. B
Collegamento dell'apparecchiatura
12. Prima dell'uso, caricare completamente i pacchi batterie nel
caricabatteria in dotazione.
13. Installare i pacchi batterie negli appositi vani laterali.

Per maggiori informazioni sulle procedure di carica
ed installazione dei pacchi batterie, consultare la
pubblicazione SF-3040 GNSS Receiver Product User
Guide (Guida utente del ricevitore SF-3040 GNSS).

Sono inoltre disponibili tre cavi di alimentazione opzionali.
14. Utilizzare uno dei due cavi in dotazione per la trasmissione dei
dati.
• Cavo per dispositivo USB (NP 96-212238-01): collegare
l'estremità a 7 contatti del connettore LEMO alla porta
USB-COM1, posta nella parte inferiore dell'unità SF-3040.
Collegare l'estremità USB al PC.
Oppure
• Cavo seriale COM 2 (opzionale) (NP 96-212169-01): collegare
l'estremità a 6 contatti del connettore LEMO alla porta COM2,
posta nella parte inferiore dell'unità SF-3040. Collegare
l'estremità DB9S al PC.

L'unità supporta anche un cavo seriale COM1 opzionale
(NP 96-212170-01).

Inoltre, è disponibile la connettività Bluetooth

.
Consultare la pubblicazione StarUtil 3000 User Guide
(Guida utente StarUtil 3000) per ulteriori informazioni sulle
modalità di collegamento di un dispositivo Bluetooth

. La
funzione di caricamento firmware mediante Bluetooth non
è supportata.
15. Posizionare il ricevitore in un'area che consenta libera visuale a
360
° del cielo.
16. Tenere premuto l'interruttore generale posto sul quadro spie
frontale per attivare l'unità SF-3040. Tutti i LED presenti sul
quadro spie frontale si illuminano per 3 - 5 secondi durante la fase
di accensione. Quindi, il colore dei LED del quadro spie passa da
rosso a verde .
Salvataggio di cartelle/file su PC

L'unità flash USB per la configurazione del prodotto
SF-3040 (NP 82-043000-0001) comprende gli elementi
elencati di seguito.
• Directory radice: file opzioni software e licenza StarFire
(se acquistata)
• Cartella NavCom: include le sottocartelle Firmware, Marketing
Materials, User Guides, User Profiles, Utilities (Firmware,
Materiali di marketing, Guide utente, Profili utenti, Utilità)
(il contenuto della cartella NavCom è variabile.)
17. Inserire l'unità flash USB per la
configurazione del prodotto
SF-3040 nel PC.
18. Selezionare l'unità flash USB.
19. Salvare il file opzioni software, la licenza
StarFire (se acquistata) e la cartella
NavCom sul PC. Creare due nuove
cartelle nella cartella NavCom, una per
il file di opzioni ed una per la licenza
StarFire.
Impostazione del collegamento
20. Dal PC, andare a Navcom\Utilities\StarUtil-3000.
21. Verificare che nella cartella StarUtil-3000 siano presenti i seguenti
file: “Starutil-3k_v1_0_x.exe”, “navcomx1c45x3040.inf” (driver
USB) e 96-312007-3001.pdf.

Affinché la porta USB riconosca automaticamente l'unità
SF-3040, è necessario che il driver USB si trovi nella
stessa cartella in cui risiede StarUtil-3000.
22. Fare doppio clic su “Starutil-3k_v1_0_x.exe” per aprire il
programma.
23. Fare clic sul pulsante Connections (Collegamenti) per stabilire il
collegamento tra il PC e l'unità SF-3040. Si apre la finestra Port
Configuration (Configurazione porte).
24. In base al tipo di collegamento effettuato, non modificare l'opzione
predefinita della sezione Connection Type (Tipo di collegamento),
ossia COM Port (Porta COM), oppure selezionare USB.
Settaggi porta COM Settaggi USB
25. Impostare le opzioni adeguate in base alla selezione effettuata
nella sezione Connection Type (Tipo di collegamento).
• Porta COM
• COM Port (Porta COM): selezionare la porta COM del PC
in uso
• Baud Rate (Velocità in baud): 57600 (mantenere il valore
predefinito)
• Parity (Parità): None (Nessuna) (mantenere il valore
predefinito)
Oppure
• Porta USB
• COM Port (Porta COM): selezionare la porta COM virtuale
del PC in uso
26. Fare clic su (Baud autom.) per verificare che il valore
di Baud Rate (Velocità in baud) sia corretto per la porta
selezionata.
27. Fare clic su (Connetti).
28. Verificare che l'unità SF-3040 sia collegata al PC: i messaggi
visualizzati nella finestra Communication (Comunicazione)
indicano che il collegamento è stato stabilito.
Pulsante Connections
