Guida rapida LAND-PAK
96-310039-3001, Rev. B 1 di 7
Le istruzioni fornite in questa guida consentono di mettere a punto la
configurazione standard delle unità base e rover LAND-PAK e del radio
modem interno.
In brevissimo tempo sarà possibile configurare ed utilizzare l'unità
LAND-PAK™ per acquisire posizioni mediante RTK/UltraRTK™.
L'apertura, il montaggio e l'uso di questo prodotto comportano
l'accettazione da parte dell'utente delle clausole del Contratto di
licenza contenuto nella Guida utente LAND-PAK.
Importante: il tracciamento dei satelliti con questo dispositivo può
essere effettuato solo dopo aver caricato nel ricevitore l'apposito
file di opzioni. Attenersi alle istruzioni fornite nella presente Guida.
Per informazioni sulle procedure di verifica della dotazione, carica delle
batterie e messa a punto dell'hardware, consultare la Guida utente
LAND-PAK in dotazione.
Per istruzioni complete in merito al raggiungimento di prestazioni
ottimali, consultare le guide elencate di seguito, incluse nella dotazione.

Guida utente LAND-PAK NavCom

NavCom SF-3040 GNSS Receiver Product User Guide (Guida
utente del ricevitore SF-3040 GNSS NavCom)

MicroSurvey Nautiz X7 User Guide (Guida utente dell'unità
MicroSurvey Nautiz X7)

MicroSurvey FieldGenius User Guide (Guida utente dell'unità
MicroSurvey FieldGenius)

SATELLINE-3ASd Radio Modems User Guide (Guida utente dei
radio modem SATELLINE-3ASd)

StarPoint User Guide (Guida utente StarPoint)
 Assistenza clienti NavCom
Telefono: +1 (310) 381-2000
Sito web: http://www.navcomtech.com/Contact/ContactSupport.cfm

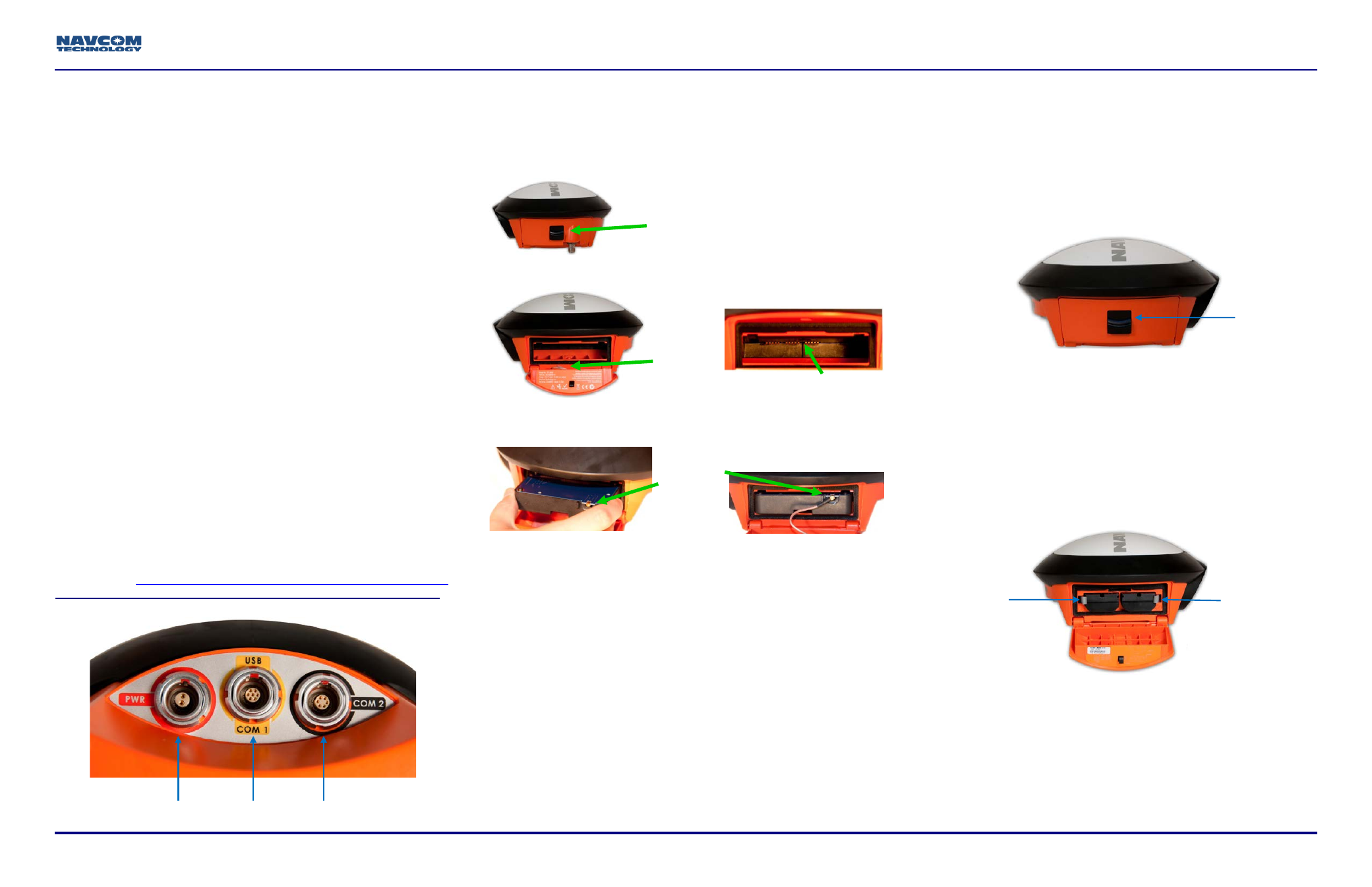

Installazione della radio UHF
Per installare la radio procedere come descritto di seguito.
1. Spegnere l'unità SF-3040.
2. Spingere verso il basso il pulsante di rilascio del vano radio.
3. Inserire nel vano l'estremità multicontatto della radio con il lato
munito di contatti rivolto verso l'alto, fino allo scatto.
4. Allineare con cautela il contatto centrale del connettore MCX del cavo
coassiale al modulo radio. Inserire il connettore in linea retta e con
forza, prestando attenzione a non danneggiare il contatto centrale.
5. Instradare il cavo per evitare schiacciamenti.
6. Chiudere lo sportello fino allo scatto.
7. Collegare l'antenna della radio al connettore TNC.
Per ulteriori informazioni consultare la pubblicazione SF-3040 Product
User Guide (Guida utente del ricevitore SF-3040 GNSS).
Installazione delle batterie dell'unità
SF-3040
Caricare le batterie attenendosi alle procedure riportate in SF-3040
Product User Guide (Guida utente del ricevitore SF-3040).
I vani batterie sono ubicati sul lato del ricevitore SF-3040. Sul bordo
esterno di ciascun vano batterie è presente un fermaglio di bloccaggio,
per mantenere in posizione i pacchi batterie.
Per installare i pacchi batterie procedere come descritto di seguito.
8. Aprire il vano batterie (situato sul lato sinistro del ricevitore
SF-3040, tenendo l'unità con la parte anteriore rivolta verso
l'utente) portando verso il basso il pulsante nero.
9. Allineare il pacco batterie al rispettivo vano.
10. Spostare lateralmente il fermaglio di bloccaggio e, trattenendolo in
posizione, inserire un pacco batterie in ciascun vano, con i contatti
metallici rivolti in avanti.
11. Riportare in posizione i fermagli di bloccaggio.
Ripetere le operazioni descritte ai punti 8 - 11 con il secondo pacco
batterie.

Per maggiori informazioni sulle procedure di carica,
installazione, uso, sicurezza e smaltimento delle batterie,
consultare la pubblicazione SF-3040 GNSS Receiver
Product User Guide (Guida utente del ricevitore SF-3040
GNSS) in dotazione.
I pacchi batterie del ricevitore SF-3040 GNSS sono contrassegnati per
evitare errori durante l'installazione. Sono presenti due fermagli di
bloccaggio a lato di ciascun vano batterie.

Assicurarsi che entrambi i fermagli di bloccaggio siano
fissati in posizione. In caso contrario, i pacchi batterie
potrebbero fuoriuscire.
ALIMENTAZIONE COM2 USB – COM1
Cavo
antenna
MCX
Connettori di interfaccia
Connettore
antenna
MCX
Pulsante di rilascio vano
radio SF-3040
Fermaglio di
bloccaggio Fermaglio di
bloccaggio
Pulsante
di rilascio
