Powermax30 XP Manuale dell’operatore 808164
71
5 – Manutenzione e ricerca guasti

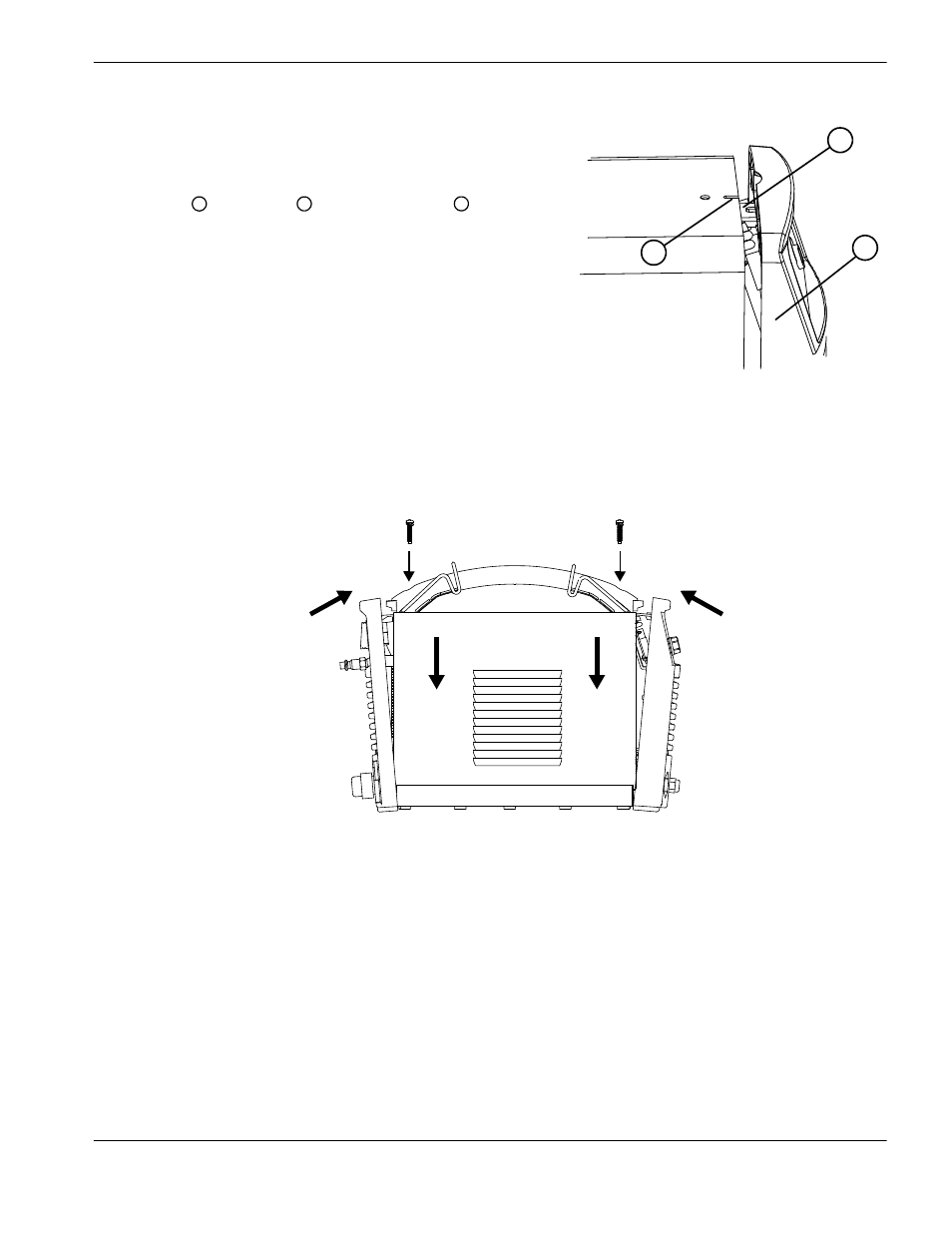

Riposizionare il coperchio e l’impugnatura del generatore
1. Far scorrere il coperchio sul generatore prestando attenzione
a non pizzicare nessun filo. Allineare i bordi della base alle
guide e allineare l’alloggiamento alla parte superiore del
coperchio
con le alette sul pannello frontale in modo
tale che le feritoie del coperchio siano di fronte alla ventola.
2. Riallineare il pannello frontale al generatore.
3. Riallineare il pannello posteriore al generatore assicurandosi
che il foro del morsetto di terra sia allineato ai fori della vite sul
pannello e sul generatore.
4. Posizionare l’impugnatura al di sopra dei fori sulla parte
superiore del coperchio e posizionare le estremità
dell’impugnatura al di sotto dei bordi dei pannelli.
5. Rimontare le due viti che fissano il coperchio e l’impugnatura regolando la coppia a 23,0 kg-cm.
6. Ricollegare l’alimentazione elettrica e rimettere l’interruttore di alimentazione su acceso (ON).
1
2
3
1 2 3
