70
Powermax30 XP Manuale dell’operatore 808164
5 – Manutenzione e ricerca guasti

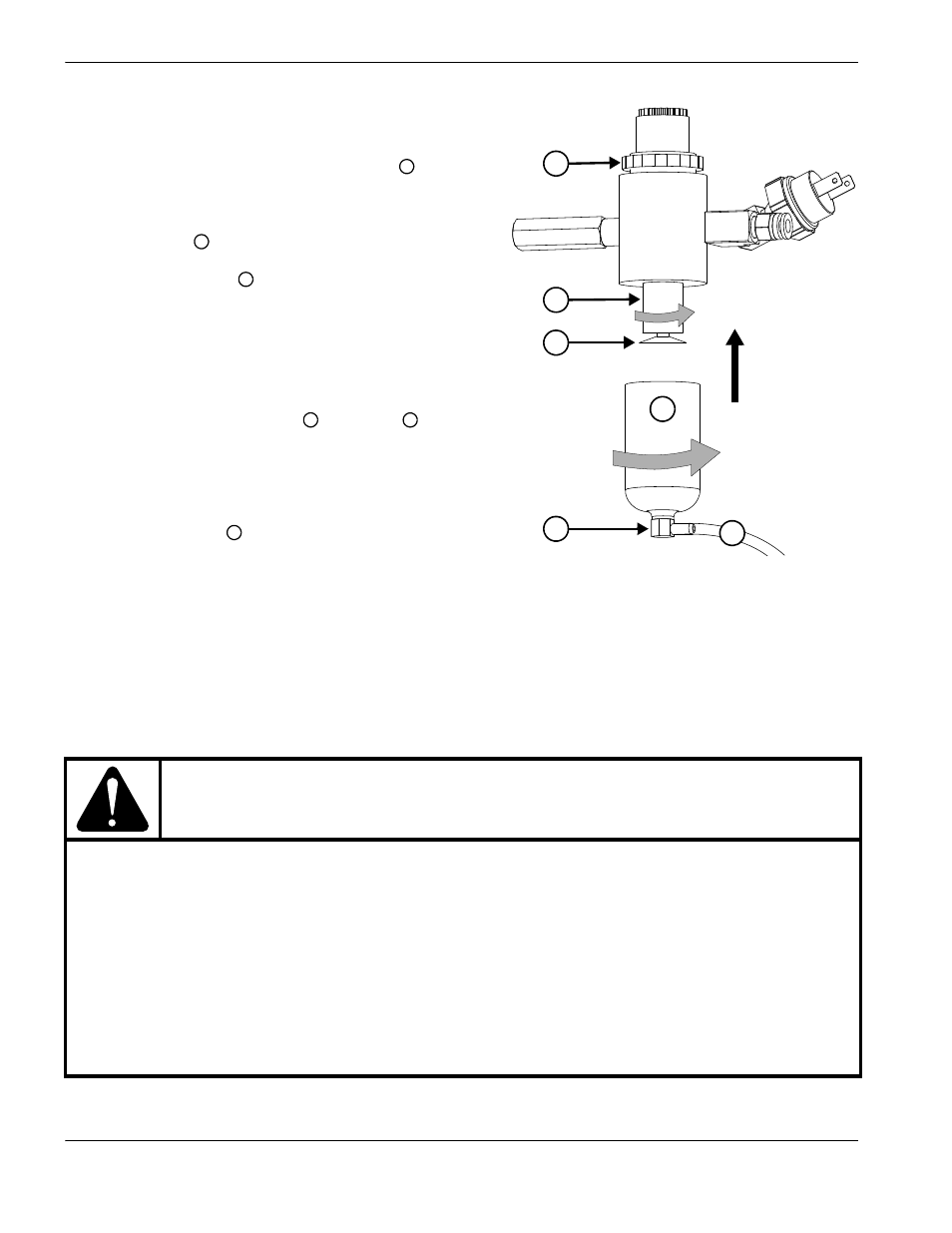

Installare il nuovo elemento filtrante dell’aria
e il bicchierino del filtro
1. Posizionare il nuovo elemento filtrante dell’aria sul dado
di tenuta in plastica. Verificare che la molla sia in posizione.
2. Posizionare il nuovo elemento filtrante dell’aria. Serrare il
dado di tenuta a mano.
3. Il bicchierino del filtro ha bisogno di essere sostituito?
 Se sì, installare il nuovo bicchierino del filtro.
 Se no, pulire il bicchierino prima di rimontarlo
eliminando olio, sporco o altri agenti contaminati.
Serrare il bicchierino del filtro a mano.
4. Collegare il flessibile di scarico al raccordo sul
fondo del bicchierino del filtro. Verificare che il flessibile di
scarico si estenda verso la parte frontale del generatore.
5. Posizionare il gruppo regolatore/filtro dell’aria sulla staffa
sul pannello centrale del generatore e fissarlo con il dado
di tenuta in plastica
. Serrare a mano il dado di tenuta
aggiungendo un quarto di giro.

Non stringere eccessivamente il dado di tenuta.
6. Incanalare il flessibile di scarico attraverso il foro sul fondo della base del generatore.
7. Ricollegare l’alimentazione del gas e verificare la presenza di perdite su tutti i raccordi e i punti di collegamento dei
flessibili sul gruppo regolatore/filtro dell’aria.
ATTENZIONE!
Le pressioni di alimentazione del gas che non rientrano nei limiti indicati nella sezione
Caratteristiche
tecniche di questo manuale, possono causare scarsa qualità di taglio, scarsa durata dei consumabili
e problemi di funzionamento.
Se il grado di purezza del gas è troppo basso o sono presenti perdite nei tubi flessibili o nei raccordi
di alimentazione:
 La velocità di taglio può ridursi.
 La qualità di taglio può abbassarsi.
 Lo spessore di taglio può ridursi.
 La durata dei consumabili può ridursi.
1
4
5
6
3
2
1
2
3
4 5
6
