ArcGlide THC Manuale di istruzioni 4-45
MANUTENZIONE
Interfaccia display HMI a 7-segmenti (228582)

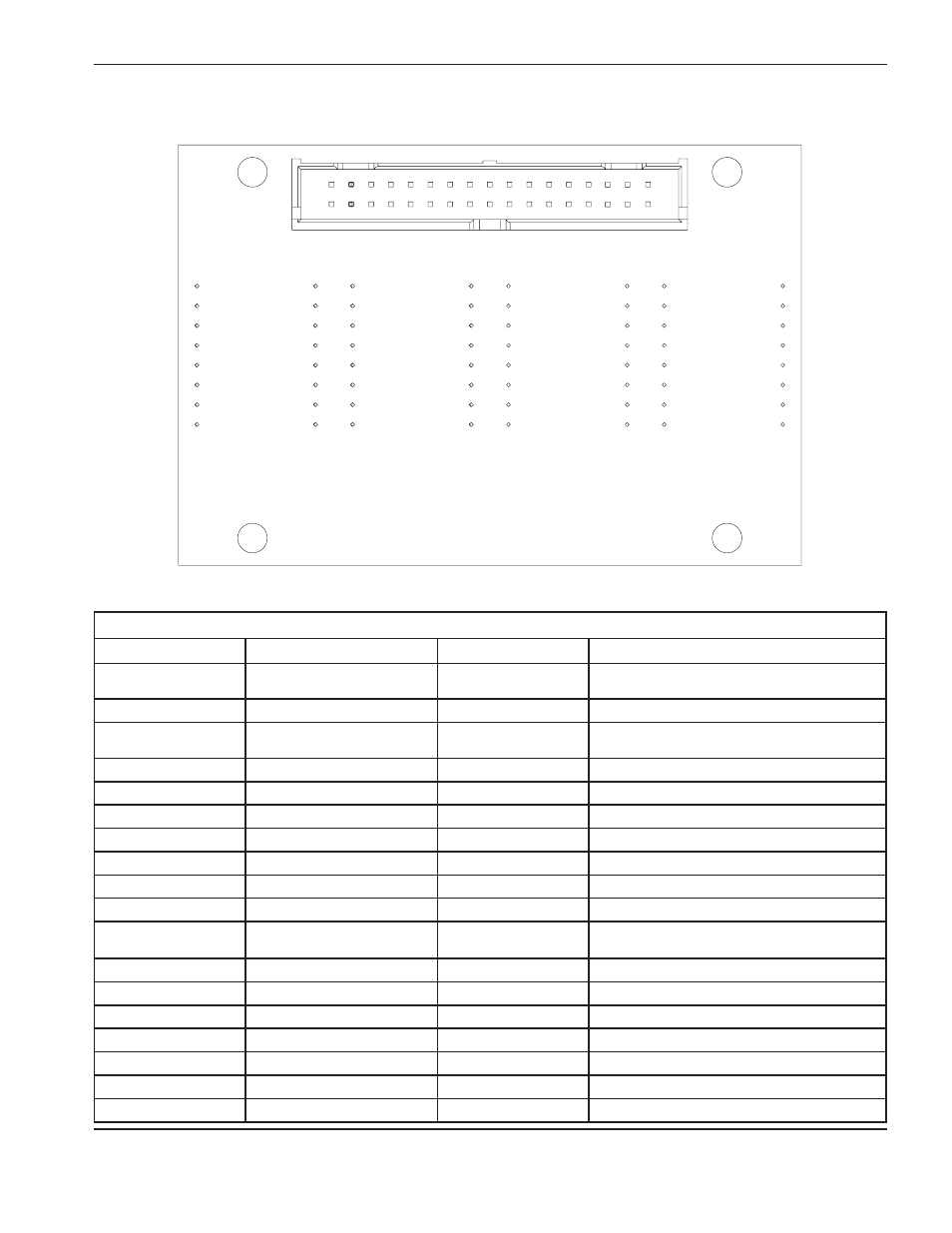

PCB interfaccia display HMI a 7-segmenti
J1 connettore cavo a nastro display
J3 cavo a nastro display
Numero piedino Segnale Numero piedino Segnale
1 +LED V 19
Hundreds decimal point (cifra delle centinaia
prima del punto decimale)
2 +LED V 20 Centinaia G
3
Cifra delle unità prima
del punto decimale
21 Centinaia F
4 Unità G 22 Centinaia E
5 Unità F 23 Centinaia D
6 Unità E 24 Centinaia C
7 Ones D (unità D) 25 Hundreds B (centinaia B)
8 Unità C 26 Centinaia A
9 Unità B 27 Cifra delle migliaia prima del punto decimale
10 Unità A 28 Migliaia G
11
Cifra delle decine prima
del punto decimale
29 Migliaia F
12 Decine G 30 Migliaia E
13 Decine F 31 Migliaia D
14 Decine E 32 Migliaia C
15 Decine D 33 Migliaia B
16 Decine C 34 Migliaia A
17 Tens B (decine B)
18 Decine A
1
2
33
34
