ArcGlide THC
Manuale di istruzioni
3-9
FUNZIONAMENTO

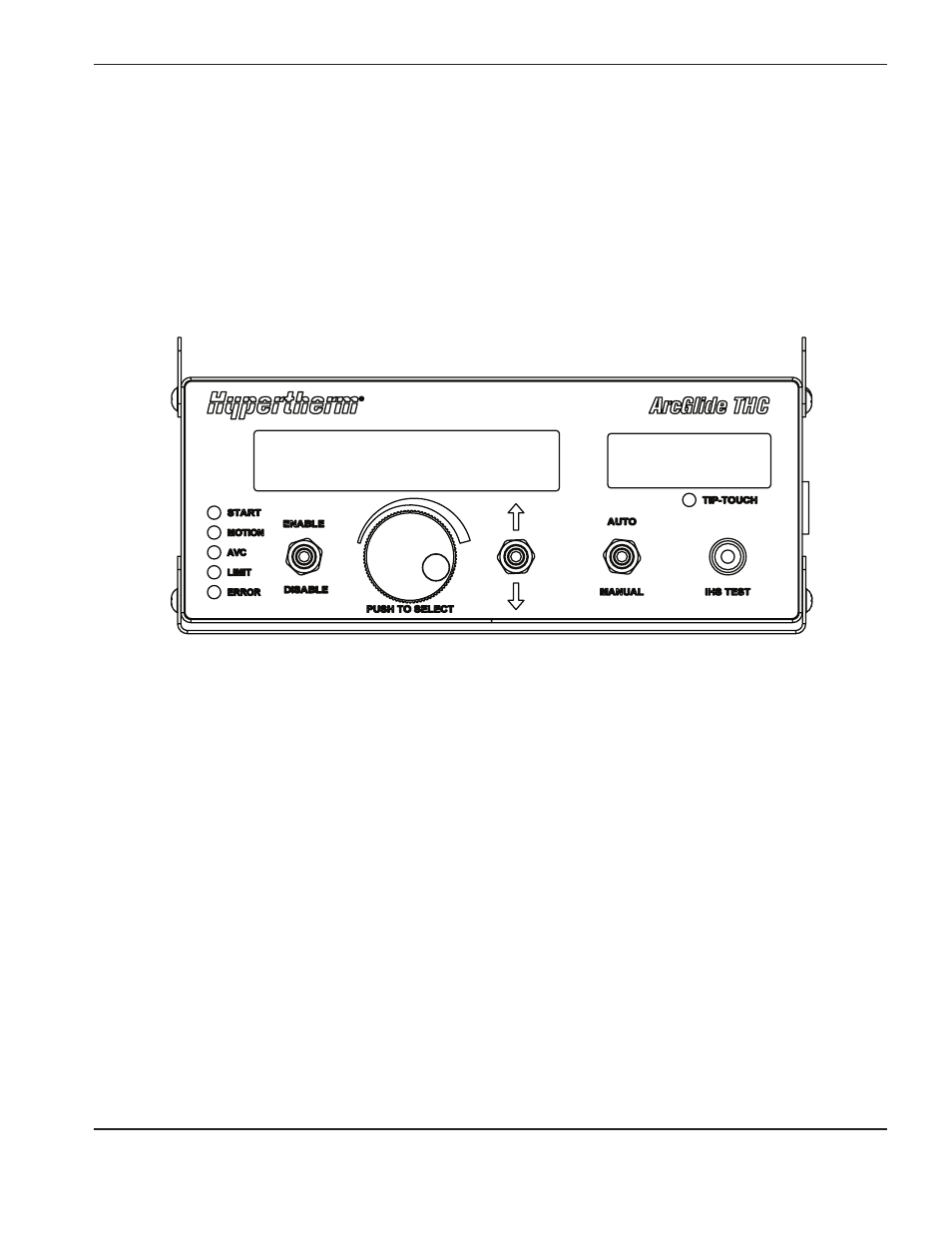

Funzionamento dell'interfaccia HMI
Se il sistema plasma in uso non comprende un controllo numerico collegato con Hypernet, è necessaria l'interfaccia HMI
in modo che l'operatore possa controllare l'ArcGlide THC. Sull'interfaccia HMI, l'operatore può impostare i parametri,
leggere i messaggi di errore e di diagnostica e controllare manualmente la posizione della torcia.
Se il sistema comprende un controllo numerico collegato a Hypernet, la maggior parte delle attività di controllo e diagnostica
vengono eseguite sul controllo numerico. In questo caso, l'interfaccia HMI è opzionale e può essere usata per visualizzare
i messaggi e lo stato.
AUTO
IDLE PARK
ERROR
SET VOLTS
133.5 v
CUT HEIGHT
0.13 pollici
Ci sono quattro serie di informazioni che vengono visualizzate sulla finestra dei parametri dell'interfaccia HMI:
• Il display principale fornisce informazioni reali su ArcGlide.
• Parametri di setup fornisce informazioni sul processo di setup di ArcGlide.
• Il display di diagnostica mostra l'ultimo messaggio di errore e lo stato di controllo del sistema.
• Il display installazione fornisce accesso alle caratteristiche hardware del carrello e ai parametri dei valori usati
dal modulo di controllo.
La schermata visualizza quattro righe per volta. La grande manopola al di sotto della finestra dei parametri consente
di scorrere ciascuna schermata verso l'alto o verso il basso.
Per modificare il valore di un parametro:
1. Usare la manopola di selezione per scorrere il parametro ed evidenziarlo.
2. Premere la manopola per selezionare il parametro.
3. Ruotare la manopola per scorrere i diversi valori del parametro.
4. Premere la manopola una volta selezionato il valore desiderato.
Nota: se non si seleziona un nuovo valore entro 5 secondi, viene ripristinato il valore originale.
Tutte le informazioni sulle schermate sono descritte nelle sezioni che seguono.
Per maggiori informazioni sui LED, gli interruttori e gli altri controlli, consultare la sezione Caratteristiche tecniche.
