p17
L’assemblaggio finale
Buffer di camera superiore
1
Sciacquare entrambe le camere del buffer con acqua
e acqua distillata accuratamente prima di ogni
utilizzo.
Pulire via qualsiasi gel aderente l’esterno dei
panini gel.
2
Se si esegue un solo gel:
Bloccare il secondo superiore slot di camera di
compensazione con l’installazione della diga acrilico
tampone incluso con l’unità. Montare i morsetti
sulla diga, avendo cura di allineare le estremità del
morsetto e bordi diga. Installare i gel “fittizio”, le viti
si affacciano, nella culla secondo nel gel caster duale.
3
Fissare la panino gel alla camera tampone superiore.
Girare la camera superiore del buffer a testa in giù
e mettere una guarnizione ad incastro a sandwich
entrambi i recessi porta. Sia la fessura nella
guarnizione e la scanalatura nella rientranza devono
allinearsi. Entrambe le guarnizioni asolati deve
essere utilizzato, anche se si esegue un solo panino
gel. Grooves lungo ogni slot aiutare a mantenere la
guarnizione al suo posto. Inoltre, una piccola quantità
di Seal gel può essere applicato a ciascuna estremità
della guarnizione prima di installare per contribuire
a tenere la guarnizione contro la camera tampone
superiore.
Rilasciare i panini dal caster, rimuovendo tutte le
camme fondo (se presente). Abbassare la camera
superiore del buffer sui panini gel nello stand casting.
Installare l’, camme crinale verso il basso, nei fori di
buffer camera a camme. Cam il panino in posizione
da una camma contemporaneamente ruotando in
senso orario e l’altra in senso antiorario di 180°.
Nota: Non forzare le camme.
Se incontrando una resistenza
insolita, smontare e controllare
l’allineamento pinza e vetro nella
parte superiore del sandwich.
Allineare e reinstallare.

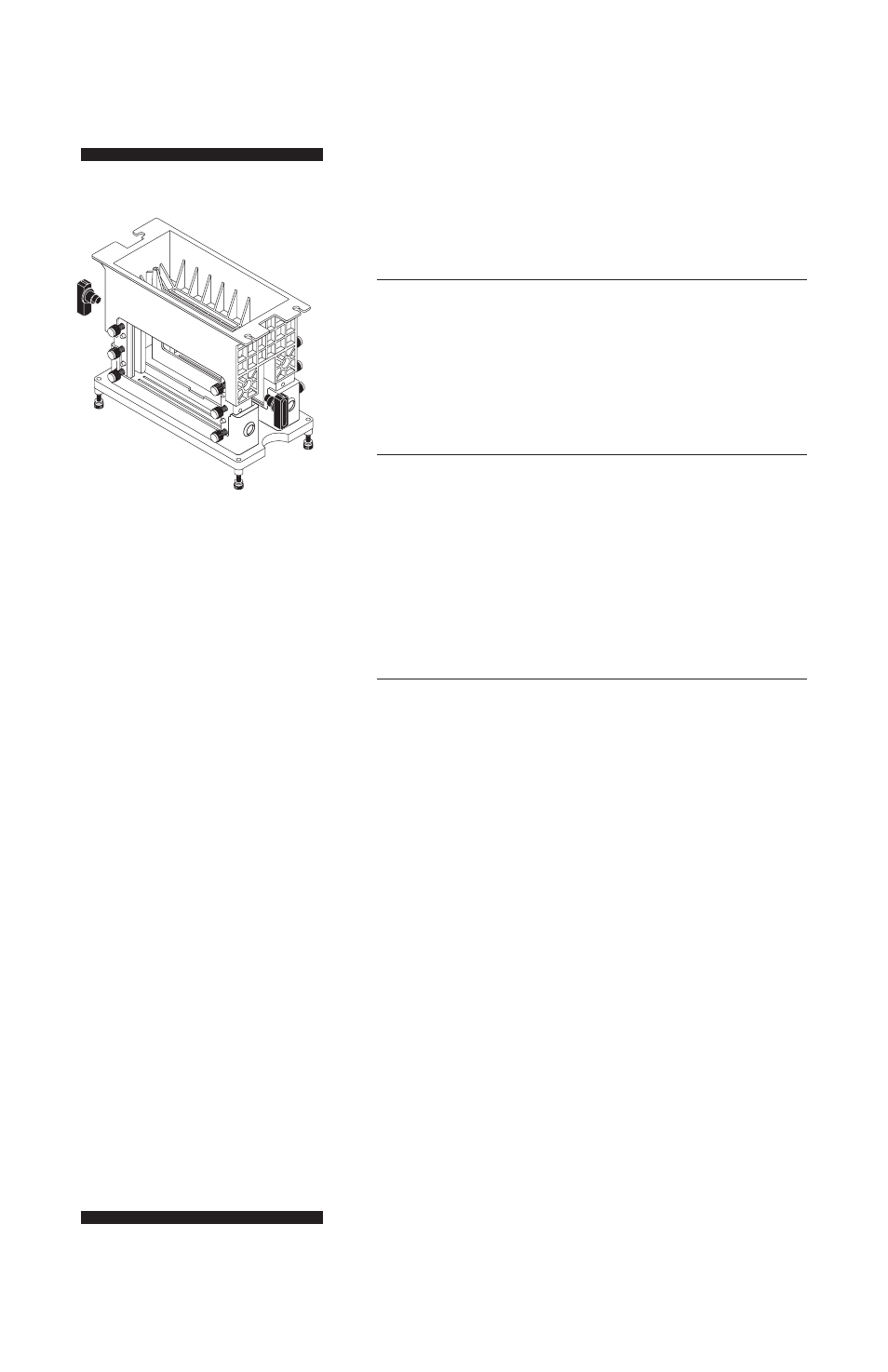

Fig 6. Collegamento panini gel nella
camera tampone superiore.
Se le perdite di assemblaggio,
è necessario per un lavandino e
parzialmente rilasciare le camme
per consentire buffer di defluire
nella camera superiore. Smontare,
controllare l’allineamento di tutti i
componenti a sandwich, e regolare
se necessario.
A. Camme Rimuovere dai fori
inferiori a camme. Posizionare
la camera superiore sui panini e
quindi inserire le camme nei fori
superiori a camme, cresta (breve
termine) verso il basso.
B. Il camma posizione finale (non
mostrato) deve essere verticale in
modo che il gruppo si inserisce
nella camera tampone inferiore.
