Electrical Safety Analyzer
Misurazioni da punto a punto
23
Misurazioni da punto a punto
L'analizzatore può misurare la resistenza e la bassa
corrente tramite la funzione Point to Point (Punto a punto).
Per accedere al menu omonimo, premere . Utilizzare
i tasti funzione da F1 a F3 per selezionare la funzione di
misurazione.
Misurazione della resistenza
Per eseguire una misura di resistenza procedere come
segue.
1. Premere il tasto funzione Resistance (Resistenza) nel
menu Point-To-Point (Punto a punto).
2. Inserire i puntali nei connettori rosso ( Ω /A) e nero.
3. Azzerare la resistenza dei cavi mettendoli in corto e
premendo il tasto funzione Zero .
4. Collocare le sonde sulla resistenza non nota e leggere
la misura sul display dell'analizzatore.
L'analizzatore misura resistenze fino a 20,0 Ω . La
Figura 13 riporta un esempio di test della resistenza.

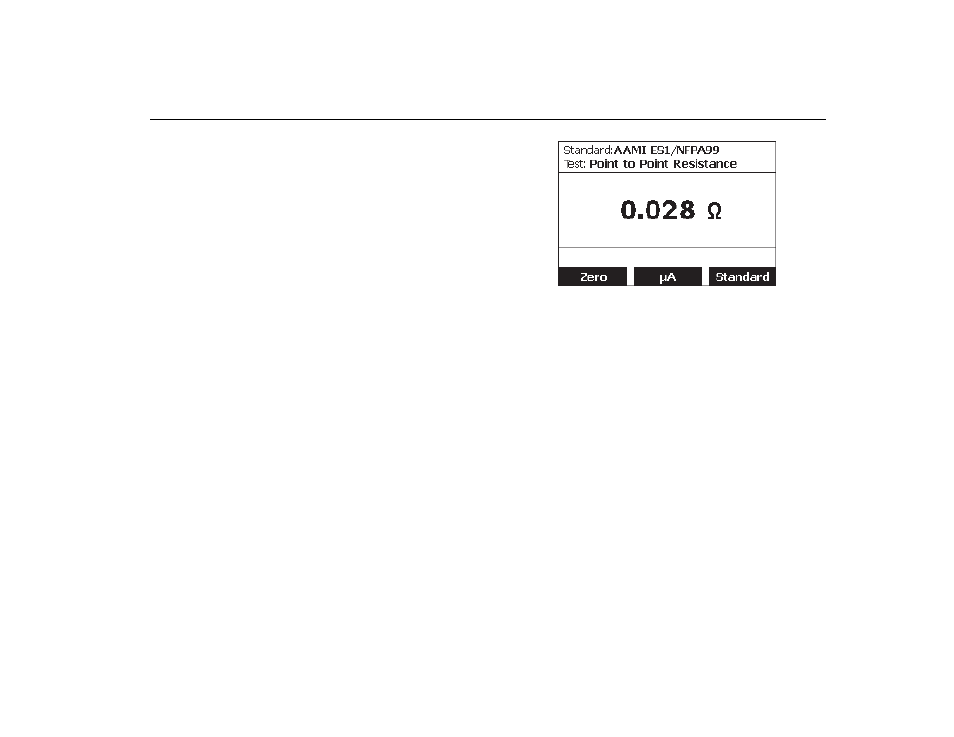

Figura 13. Test della resistenza da punto a punto
Misurazione della corrente di dispersione
L'analizzatore è in grado di eseguire misurazioni del vero
valore efficace fino a 2 mA. Per eseguire una misura di
corrente procedere come segue.
1. Premere il tasto funzione Leakage (Dispersione) nel
menu Point-To-Point (Punto a punto).
2. Inserire i puntali nei connettori rosso ( Ω /A) e nero.
3. Mettere i puntali a contatto di due punti tra i quali
circola la corrente da misurare e leggere la misura sul
display dell'analizzatore.
