Electrical Safety Analyzer
Descrizione generale dello strumento
5
Descrizione generale dello strumento
Pannello anteriore

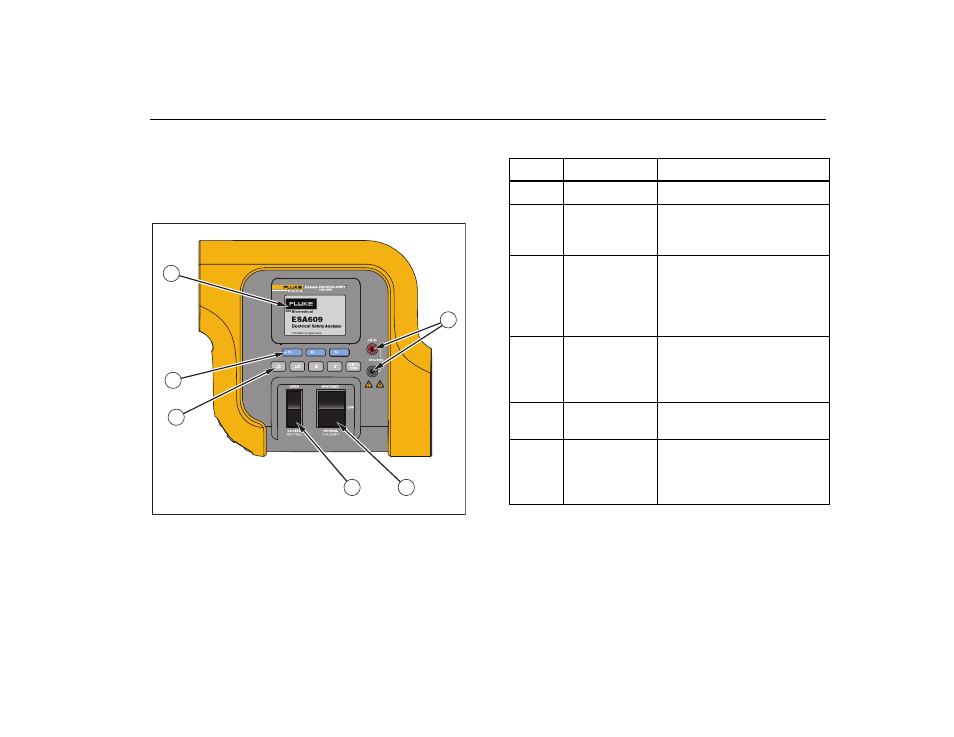

La Figura 1 e la Tabella 2 descrivono i comandi del
pannello anteriore e i connettori dell'analizzatore.
2
5
6
1
4
3
hpf116.eps
Figura 1. Comandi e connettori sul pannello anteriore
Tabella 2. Comandi e connettori sul pannello anteriore
Articolo Nome
Descrizione
Display
Il display LCD.
Connettori
d'ingresso
Connettori dei puntali che
consentono di collegare il
dispositivo da analizzare.
Interruttore di
polarità
Consente di cambiare la
polarità dei collegamenti di
uscita del dispositivo da
normale a inversa e
viceversa.
Interruttore
neutro
Consente di modificare la
configurazione del
collegamento neutro da
aperto a chiuso e viceversa.
Pulsanti
funzioni di test
Selezionano le varie funzioni
di test dell'analizzatore.
Tasti funzione
Consentono di selezionare le
opzioni visualizzate sul
display LCD sopra ciascun
tasto funzione.
