Esecuzione dei test della sicurezza elettrica
13
Esecuzione del test della resistenza del cavo
di messa a terra (PE)
Il test della resistenza del cavo di messa a terra (PE)
misura l'impedenza tra il terminale della presa di test
dell'analizzatore e le parti conduttive esposte del
dispositivo da analizzare collegate alla messa a terra del
dispositivo stesso.
Prima di eseguire un test della corrente di dispersione con
l'analizzatore, verificare l'integrità della messa a terra tra la
terra della presa di test dell'analizzatore e l'involucro o la
terra di protezione del dispositivo da analizzare.
Per eseguire un test della resistenza del cavo di messa a
terra, procedere come indicato di seguito:
1. Premere  per visualizzare il menu della funzione di
misurazione della resistenza.
2. Collegare un'estremità di un puntale al connettore Ω /A
come mostrato nella Figura 4.
• Se viene utilizzata una sonda, collegarla all'altra
estremità del puntale e posizionare la punta della
sonda nel perno della messa a terra della presa di
test dell'analizzatore (connettore di ingresso nero).
• Se viene utilizzato un morsetto a coccodrillo,
collegarlo all'altra estremità del puntale,
posizionare l'adattatore terminale Null nel perno
della messa a terra della presa di test
dell'analizzatore (connettore di ingresso nero) e
agganciare il morsetto all'adattatore Null terminale.
3. Premere il tasto funzione contrassegnato come Zero.
L'analizzatore azzera la misurazione per annullare la
resistenza del puntale.
4. Collegare il puntale in uscita dal connettore rosso
all'involucro del dispositivo da analizzare o al
collegamento della messa a terra di protezione.
5. Collegare il cavo di alimentazione del dispositivo da
analizzare alla presa di test dell'analizzatore. La
resistenza misurata viene visualizzata come mostrato
nella Figura 7 dopo aver eseguito qualsiasi
collegamento del dispositivo da analizzare.

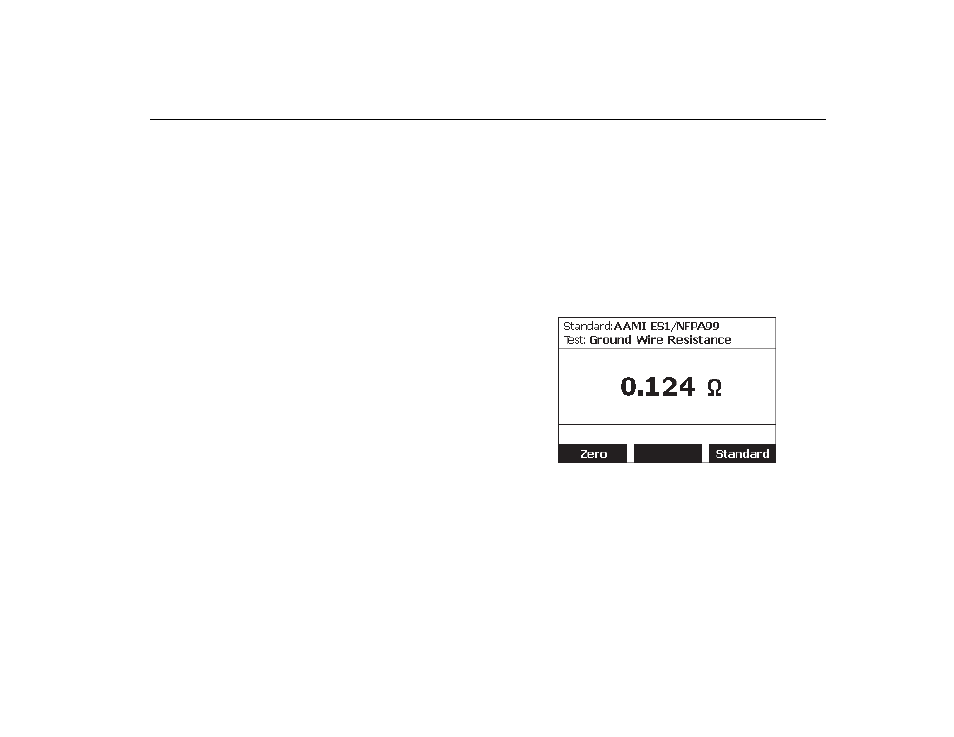

Figura 7. Test della resistenza del cavo di messa a
terra
