MANUALE D’USO CPX, CPXR e CPXN ITALIANO 71569124 02-05
Page 29 of 40
®

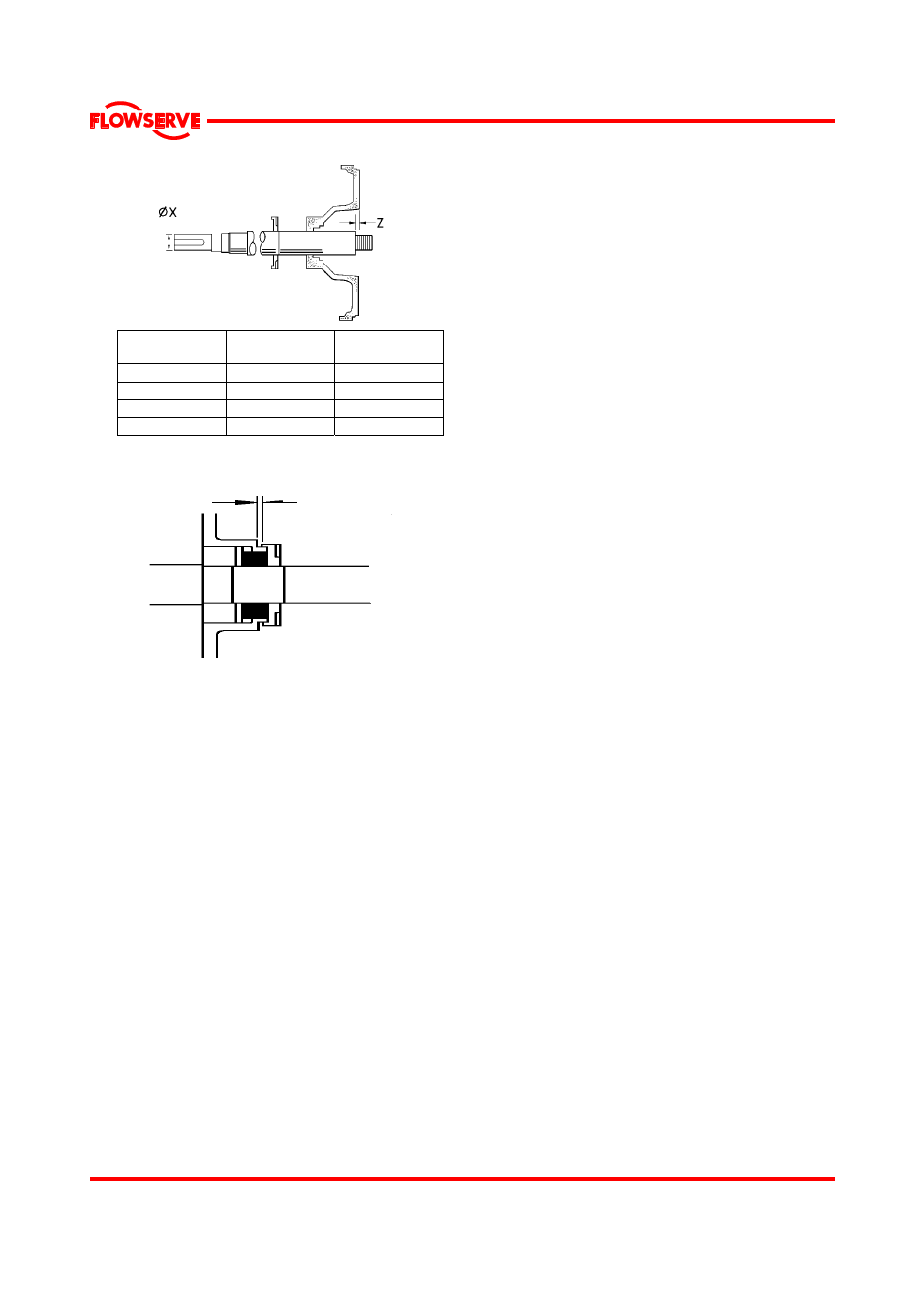

Supporto
cuscinetto
Diam. X mm (in.) Z mm (in.)
Cuscinetto 1 24 (0.945) 9 (0.354)
Cuscinetto 2 32 (1.260) 17 (0.669)
Cuscinetto 3 42 (1.654) 9 (0.354)
Cuscinetto 4 48 (1.890) 22 (0.866)
x) Il deflettore lato pompa a questo punto può
essere spostato verso il supporto e fissato con il
suo gioco.
0.5 a 2 mm
(0.02 a 0.08 in.)
6.10.2 Montaggio della cassastoppa con tenuta
meccanica
a) E' richiesta un'accurata pulizia. Le facce di
tenuta e la superficie dell'albero o della camicia
devono essere esenti da graffiature o altri danni.
b) Consultare la sezione 6.11, Sistemi di tenuta, per
gli schemi di montaggio.
c) Forzare con accuratezza il seggio stazionario
nell'alloggiamento della tenuta o nella flangia di
chiusura, assicurandosi che il seggio non sia
deformato. Quando è previsto un perno anti-
rotazione assicurarsi che sia correttamente
impegnato nella scanalatura.
d) Montare sull'albero le flange di chiusura separate
se previste.
e) Fare riferimento alle istruzioni del costruttore per
posizionare gli elementi rotanti della tenuta
meccanica. Serrare le viti di comando nel collare
di trascinamento della tenuta. Per una corretta
compressione, la maggior parte delle tenute a
cartuccia dovrebbe essere posizionata dopo il
completo montaggio della pompa.
f) Posizionare la cassastoppa nel supporto
cuscinetto serrando le viti di fissaggio.
6.10.3 Montaggio della cassastoppa con tenuta a
baderne
a) Installare la tenuta a baderne nell'alloggiamento
della cassastoppa prima dell'adattamento
sull'albero.
b) Sfalsare di 90
° l'una dall'altra le giunture degli
anelli a baderna.
c) L'anello a lanterna in due metà (se richiesto)
dovrebbe essere posizionato al centro della
tenuta.
d) Posizionare il premitreccia in squadra contro
l'ultimo anello e serrare con le dita i dadi.
Installare la cassastoppa nell'assieme supporto
cuscinetto e posizionare le due viti per tenerla in
posizione.
e) Controllare che l'albero giri liberamente.
6.10.4 Montaggio e messa a punto della girante
a) Posizionare un nuovo 0-ring nella girante usando
una piccola quantità di grasso per trattenerlo in
posizione. Applicare un composto antigrippaggio
(purchè non contenga rame) al filetto della
girante per facilitarne la rimozione futura.
b) Montare la girante sull'albero.
c) Serrare la girante. Usare lo stesso metodo
descritto per lo smontaggio ma ruotando nella
direzione opposta. Per un corretto serraggio
sarà necessario applicare alcuni colpi bruschi.
6.10.5 Montaggio del supporto nel corpo pompa
a) Posizionare una nuova guarnizione nel corpo.
b) Installare
il complesso del supporto nel corpo
pompa. Proteggere le viti con un composto anti-
grippaggio e avvitarle nel corpo.
c) Controllare il gioco frontale della girante rispetto
alla configurazione originale o ai requisiti del
processo e aggiustare se necessario. (Vedere la
sezione 6.7, Registrazione del gioco della
girante.)
d) Assicurarsi che tutti gli altri accessori siano stati
riattaccati e i fissaggi serrati, quindi attenersi alle
istruzioni descritte nelle sezioni Installazione e
Messa in servizio.
6.11 Sistemi di tenuta
Questa sezione mostra i dettagli dei sistemi di tenuta.
Le dimensioni fornite sono per le tenute meccaniche
non bilanciate secondo la norma DIN 24960.
Contattare il più vicino ufficio vendite della Flowserve
o centro di servizio per ottenere ulteriori informazioni
o assicurazioni sulla specifica applicazione.
Consultare anche la sezione 4.6.5, Tubazioni
ausiliarie.
