CIPPATRICE DA 10 CM
18
ASSISTENZA E MANUTENZIONE
AVVerTeNzA
PrImA DI ESEGUIrE LAvOrI DI ISPEZIONE O mANUtENZIONE A QUALSIASI PArtE DELLA mACCHINA, SPEGNErE LA
FONtE DI ALImENtAZIONE E ASSICUrArSI CHE tUttE LE PArtI mOBILI SIANO COmPLEtAmENtE FErmE.
5.9 LUBrIfICAzIONe
5.10 LUBrIfICAzIONe deLLA pTO

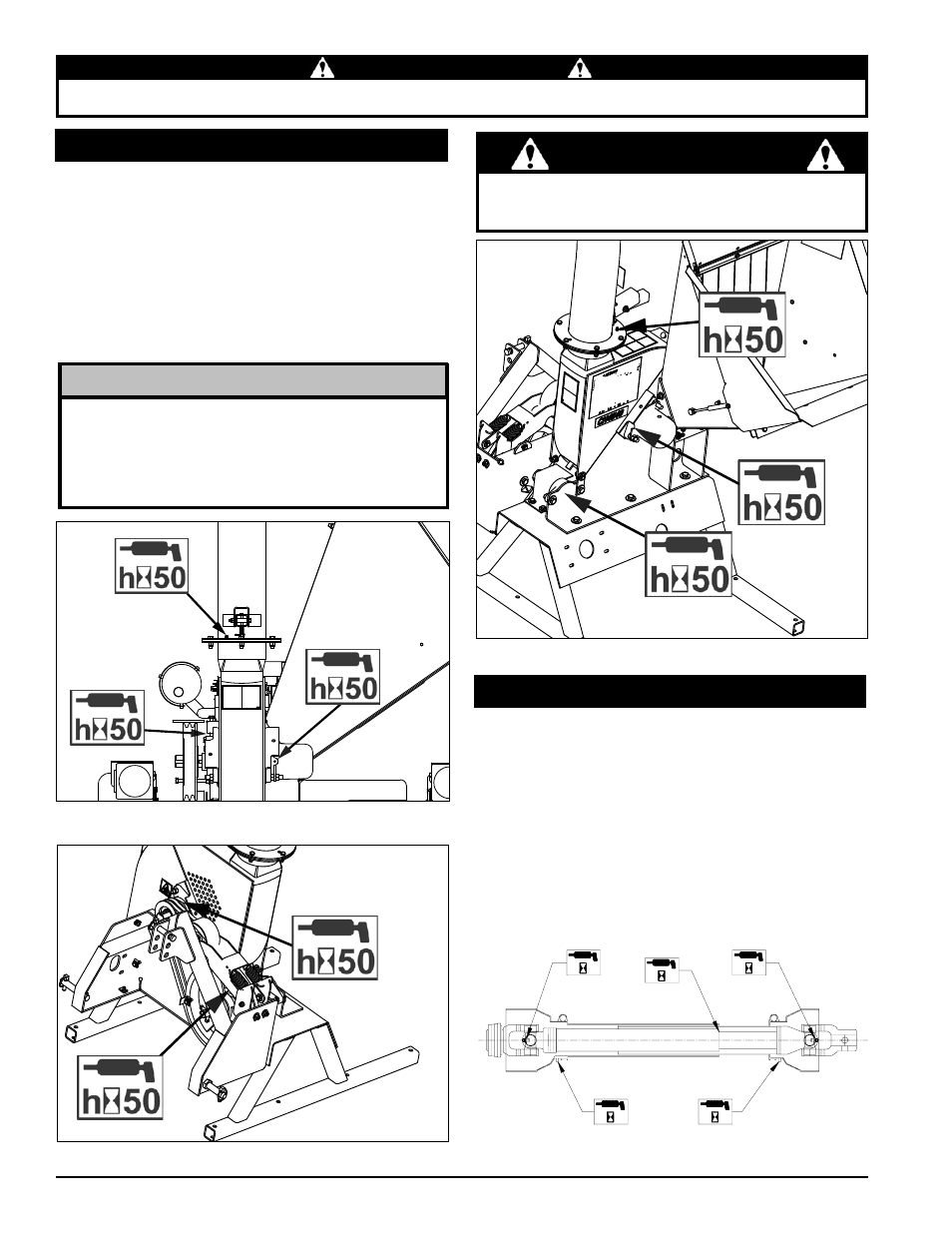

Figura 5.11. Lubrificazione della PTO
Fig. 5.8. Ingrassatori zerk su CH4614 (73420)
Fig. 5.9. Ingrassatori zerk su CH4540 (73454)
Fig. 5.10. Ingrassatori zerk su CH4540 (73454)
Due cuscinetti sull'albero del rotore.
•
Un ingrassatore zerk sul canale di scarico.
•
Un ingrassatore zerk dietro la puleggia (modello a
•
motore).
Un ingrassatore zerk sotto il cuscinetto (modello a
•
motore).
Lubrificare la macchina periodicamente con grasso a base di
litio. Le condizioni di lavoro estreme possono richiedere una
lubrificazione più frequente.
Lubrificare i seguenti punti ogni 50 ore di funzionamento:
Underneath
bearing
8
h
h 8
8
h
h 8
8
h
IMpOrTANTe
Oli lubrificanti a base di litio e poliurea non sono compatibili. La
miscela di due tipi di grasso potrebbe comportare un prematuro
malfunzionamento.
Non lubrificare eccessivamente i cuscinetti. L'eccessivo
riempimento può portare all'eccessivo riscaldamento
e/o all'uscita dalla sede delle tenute. Aggiungere grasso
lentamente e con una leggera pressione. Laddove
possibile, ruotare il cuscinetto lentamente durante la
lubrificazione.
NOTA
Ogni 8 ore, lubrificare il perno di banco della PtO. verificare
1.
che il grasso passi attraverso tutti i quattro cuscinetti.
Ogni 8 ore, lubrificare i tubi interni della PtO. Le parti
2.
a telescopio devono essere lubrificate per funzionare
correttamente. Le parti a telescopio senza raccordi vanno
staccate e il grasso va aggiunto manualmente con una
spazzola.
Ogni 8 ore, lubrificare il cuscinetto di ritenuta dello schermo
3.
della PtO. I nippli sagomati sulla protezione in prossimità
di ciascun cuscinetto di protezione sono previsti come
raccordi di ingrassaggio e vanno lubrificati ogni 8 ore di
funzionamento.
