Echo Bear Cat CH4614 - Manuale (Pagina 12)

CIPPATRICE DA 10 CM 8
MONTAGGIO
I carburanti benzina e diesel sono altamente
infiammabili e i loro vapori sono esplosivi.
per evitare lesioni personali o danni alle
cose:
Conservare il carburante solo in contenitori
omologati, in edifici ventilati e non abitati,
lontani da scintille e fiamme. Si consiglia
un contenitore con una capacità di non
oltre 8 litri con un becco erogatore. Non
riempire il contenitore di carburante mentre il motore è in
moto o è rovente, poiché il carburante erogato potrebbe
incendiarsi se dovesse entrare a contatto con parti roventi
o con le scintille dell’accensione. non avviare il motore
nei pressi di carburante fuoriuscito. Non utilizzare mai il
carburante come agente detergente. NON mISCELArE
L’OLIO CON IL CArBUrANtE.
Per installare la batteria:
Utilizzare il coperchio della batteria, la mensola angolare 1.
della batteria, due bulloni per batteria di tipo a L da 8
mm, dadi autobloccanti e rondelle del kit per l'utente
per installare la batteria tra il telaio della cippatrice e il
sostegno del motore (Figura 2.5).
Collocare il coperchio sulla batteria (lato non del morsetto)
2.
e posizionarlo sul rimorchio col coperchio posizionato fra
il telaio della cippatrice e la batteria.
Collocare la mensola angolare sul lato opposto della
3.
batteria (lato del morsetto).
Fare passare i due bulloni della batteria attraverso i fori
4.
per i bulloni sul fondo del telaio del rimorchio e della
mensola angolare. Fissare con rondelle e dadi sulle parti
superiori dei bulloni.
Collegare il cavo positivo della batteria al morsetto positivo
5.
della batteria e il cavo negativo al morsetto negativo.
AVVerTeNzA
BATTERY
COVER
5/16” x 8-3/4”
L-TYPE BOLT
5/16”
WASHER
5/16”
NUT
BATTERY
ANGLE
Controllare il livello dell’olio. Se necessario, riempire
il motore con la quantità di olio del tipo specificato nel
manuale utente del motore.

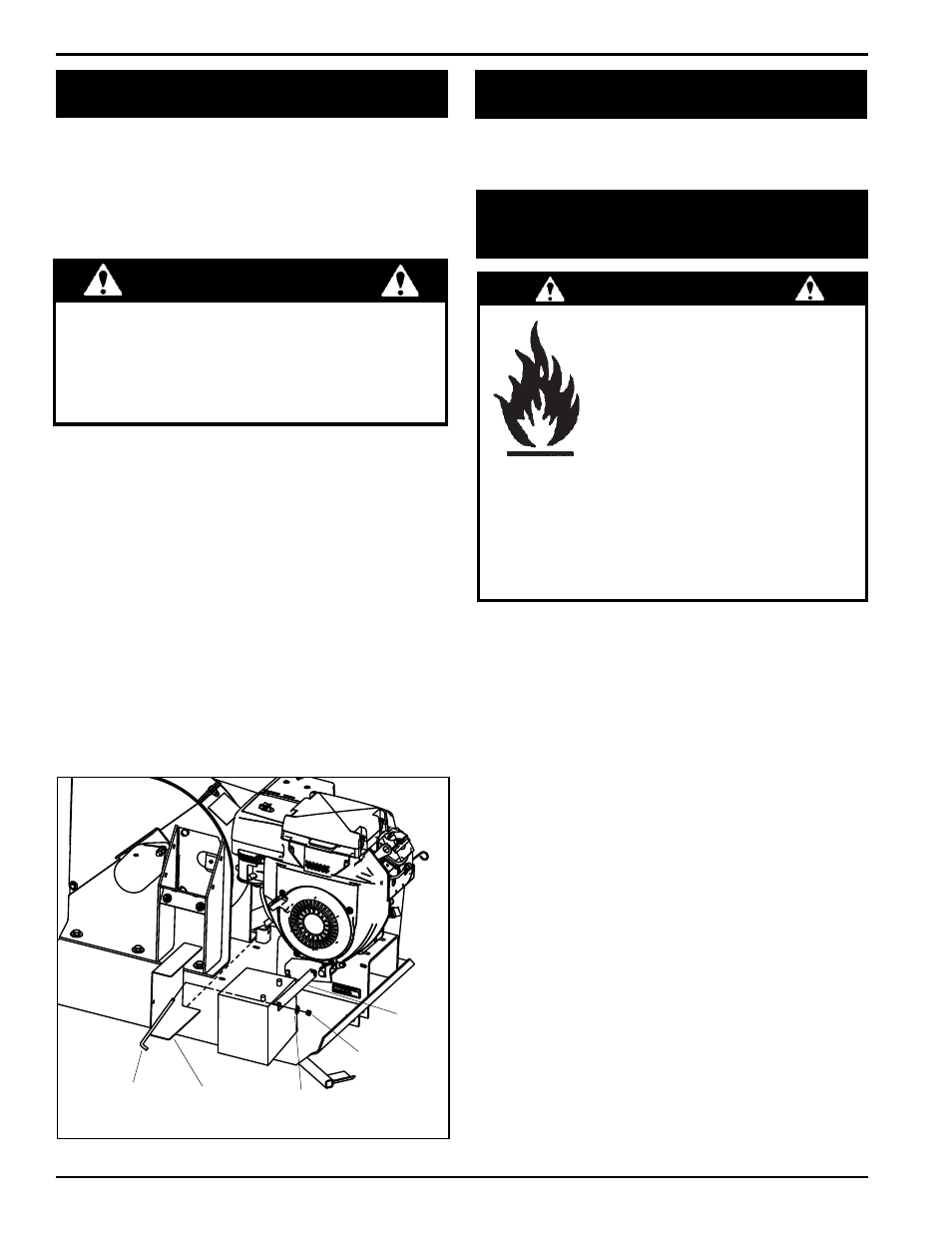

Figura 2.5, Installazione della batteria
2.7 INsTALLAzIONe deLLA BATTerIA
(sOLO MOdeLLO A MOTOre)
2.8 CONTrOLLO/AGGIUNTA deLL'OLIO
MOTOre (sOLO MOdeLLO A MOTOre)
2.9 rIeMpIMeNTO deL serBATOIO
deL CArBUrANTe (sOLO MOdeLLO
A MOTOre)
Utilizzare solo i tipi di carburante raccomandati nel
manuale utente del motore.
Per aggiungere carburante:
Arrestare il motore, attendere che tutte le parti si 1.
fermino e staccare il cavo dell’accensione. Rimuovere
la chiave dall’interruttore. Lasciar raffreddare il motore
e la marmitta per almeno tre minuti.
Pulire la zona intorno al tappo del serbatoio e rimuovere
2.
il tappo.
Utilizzando un imbuto pulito, riempire il serbatoio del
3.
carburante fino a 2,5 cm sotto il fondo del collo di
riempimento per lasciare spazio all’espansione del
carburante. Assicurare il tappo del serbatoio e pulire
eventuali residui di benzina fuoriuscita.
È necessario acquistare una batteria. Scegliere una
batteria che soddisfi o superi le seguenti specifiche:
Tensione nominale: 12 Volt
CCA a zero gradi: 250
dimensione: 18,1 cm x 7,6 cm x 16,7 cm
Capacità nominale: 18 Ah
AVVerTeNzA
Per evitare scintille e una possibile esplosione dovuta a
corto circuito, non toccare il morsetto positivo (+) della
batteria e qualsiasi altra parte metallica circostante con
strumenti, gioielli o altri oggetti in metallo. Quando si
installano i cavi della batteria, connettere il cavo positivo
(+) per primo e il cavo negativo (-) per ultimo.
