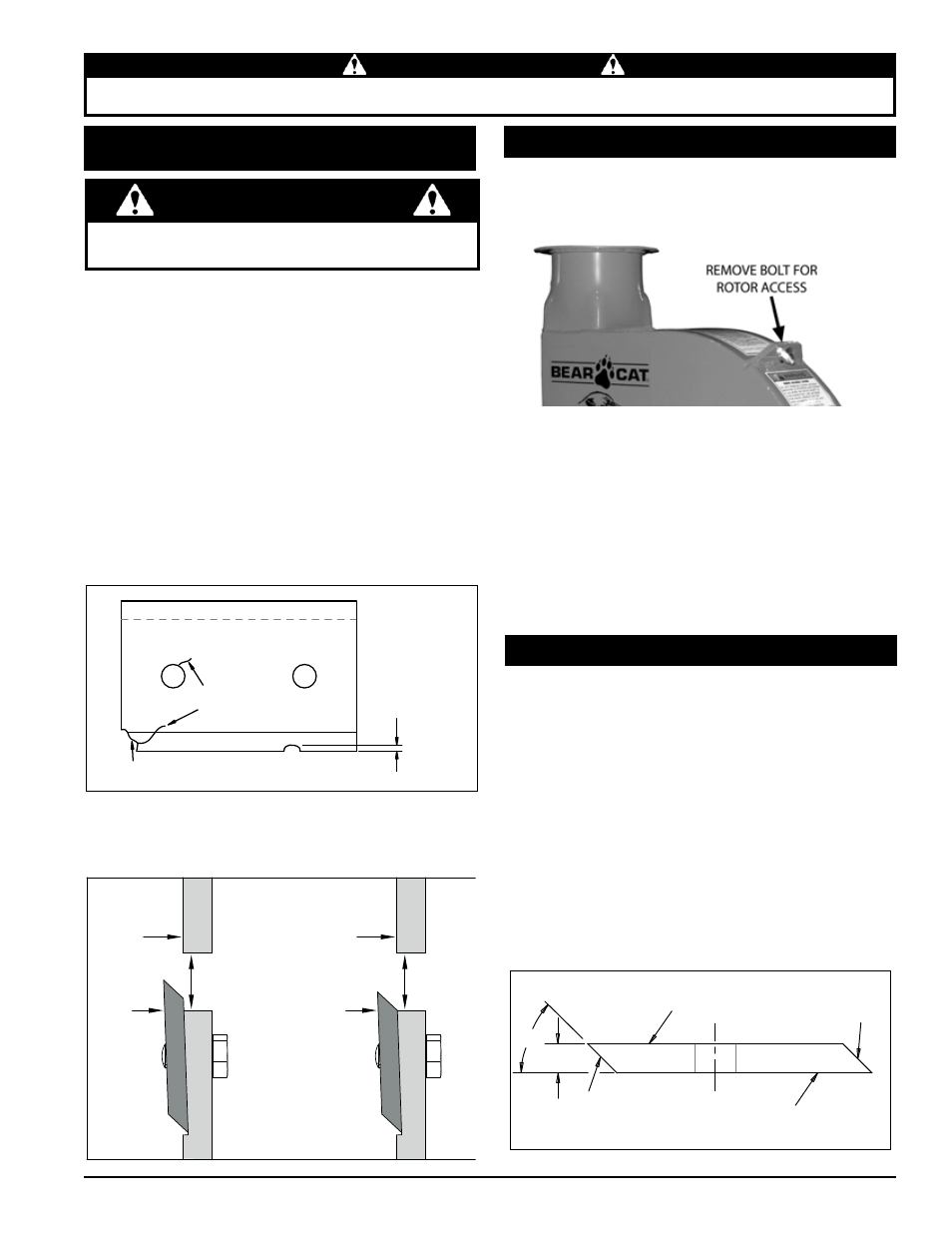

CIPPATRICE DA 10 CM 15
IT
ALIANO
ASSISTENZA E MANUTENZIONE
AVVerTeNzA
PrImA DI ESEGUIrE LAvOrI DI ISPEZIONE O mANUtENZIONE A QUALSIASI PArtE DELLA mACCHINA, SPEGNErE LA
FONtE DI ALImENtAZIONE E ASSICUrArSI CHE tUttE LE PArtI mOBILI SIANO COmPLEtAmENtE FErmE.
per rimuovere le lame di cippatura:
rimuovere il bullone di ritenuta che sostiene il coperchio 1.
di accesso (vedere Figura 5.1) sul gruppo del telaio
principale.
Inclinare la copertura aperta per consentire l'accesso al 2.
rotore. ruotare il rotore in modo che i bulloni di serraggio
delle lame di cippatura siano maggiormente accessibili.
rimuovere i due bulloni da 8 mm che sostengono la lama
3.
di cippatura. ripetere l'operazione per tutte le quattro
lame. Le quattro lame di cippatura hanno due bordi per
lama e possono essere invertite una volta per ciascuna
prima di affilarle. Se nessuno dei due lati è stato utilizzato,
rimuovere e invertire le lame di cippatura.
Reinstallare le lame di cippatura e procedere al taglio.
4.
5.2 MANUTeNzIONe deLLe LAMe dI
CIppATUrA
AVVerTeNzA
Le lame di cippatura sono affilate! Prestare attenzione
lavorando sulla macchina per evitare lesioni.
Figura 5.2, Affilatura delle lame di cippatura
Figura 5.1 Copertura dell'accesso al rotore
5.3 rIMOzIONe deLLe LAMe
5.4 AffILATUrA deLLe LAMe
NICK GREATER
THAN 1/8”
CRACK
GREATER
THAN 1/8”
BROKEN
CORNER
Le lame di cippatura potrebbero smussarsi, rendendo difficile
la cippatura e aggiungendo un ulteriore sforzo alla macchina.
CONTrOLLAre CHe Le LAMe sIANO AffILATe OGNI
5-15 Ore dI LAVOrO e AffILArLe se NeCessArIO.
Le lame devono essere affilate se:
• La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
• I trucioli vengono scaricati in modo non uniforme o presentano
code filiformi, soprattutto quando si cippano rami verdi.
Prima di affilare le lame di cippatura, controllare eventuali
danni permanenti. Sostituire la lama se:
• Ci sono incrinature, angoli rotti o tagli più grandi di 3 mm
(vedere sotto).
• La base del bordo di taglio è consumata o deve essere
riaffilata in modo che non superi più l’incavo della
cippatrice (vedere sotto).
Le lame possono essere affilate su una rettificatrice da banco
o da un professionista.
1. Non affilare né molare mai le superfici di montaggio delle
lame. Ciò provoca l’arrotolamento del bordo e danni alla
lama, con conseguenti prestazioni insoddisfacenti di
cippatura.
2. rettificare nuovamente il bordo angolato delle lame
di cippatura a 45 gradi (Figura 5.2). Accertarsi che
sia utilizzato qualche tipo di accessorio per tenere
correttamente la lama all’angolo corretto.
3. Quando si esegue la rettifica prestare attenzione a che la
lama non si surriscaldi e non cambi colore. Ciò rimuove
le proprietà di trattamento al calore.
4. Utilizzare tempi di rettifica brevi e raffreddare con acqua
o qualche tipo di refrigerante liquido.
45°
.25
MOUNTING SURFACE
(DO NOT GRIND)
MOUNTING SURFACE
(DO NOT GRIND)
SHARPENED
SURFACE
SHARPENED
SURFACE
CHIPPING
SLOT
NEW
BLADE
CHIPPER
DISC
BLADE IS
TOO SHORT,
MUST BE
REPLACED
CHIPPER
DISC
CHIPPING
SLOT
