21 CIPPATRICE DA 15 CM
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE, DISATTIVARE
L’IDRAULICA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AvverTeNzA
5.11 sOsTITuzIONe DeLLA CINGHIA IDrAuLICA DI TrAsMIssIONe
Rimuovere la cinghia di trasmissione seguendo le 1.
istruzioni descritte nella Sezione 5.10.
Allentare i due bulloni sotto la pompa. L'accesso è da
2.
sotto la cippatrice (vedere la figura in basso).
Far scorrere la pompa verso l'alto, rimuovere la cinghia
3.
idraulica e smaltirla.
Installare la nuova cinghia idraulica.
4.
Sostituire la cinghia di trasmissione in base alle istruzioni 5.
riportate nella Sezione 5.10.
Serrare i dadi sul bullone di regolazione per spostare
6.
la staffa di montaggio della pompa. Fermarsi quando la
deflessione al centro della cinghia è di 11,1 mm con carico
di 9 kg sulla cinghia (vedere la figura in basso).
Serrare i bulloni sulla staffa di montaggio della pompa
7.
alla coppia corretta.

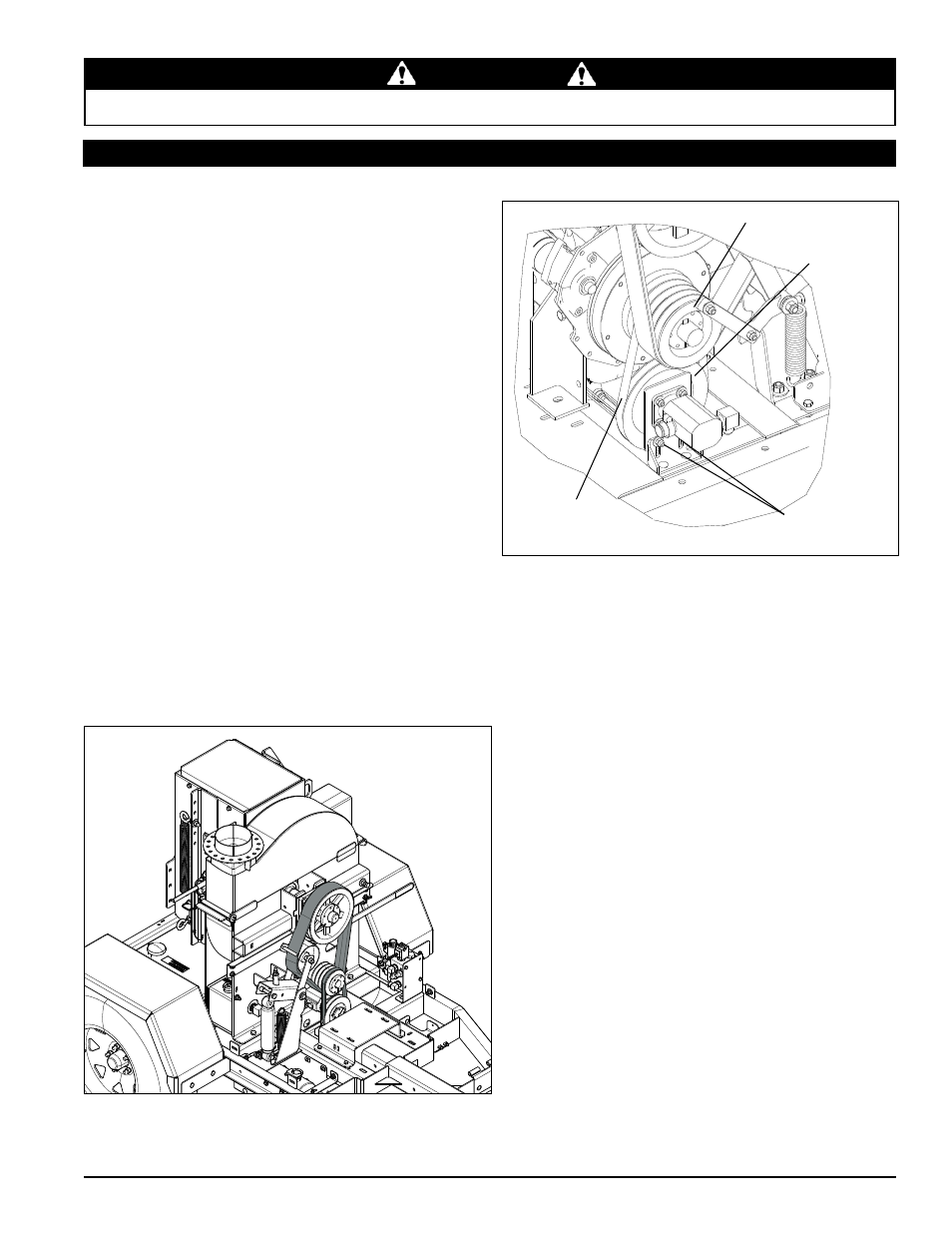

Puleggia della
cinghia idraulica
Cinghia di
trasmissione
idraulica
Allentare questi
due bulloni
Puleggia folle
Sostituire la cinghia di trasmissione idraulica secondo necessità
Verificare le condizioni della cinghia di trasmissione
annualmente oppure ogni 25 ore di funzionamento. Se
la cinghia è incrinata, usurata, sfilacciata o allentata,
sostituirla.
Per sostituire la cinghia:
