17 CIPPATRICE DA 15 CM
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE, DISATTIVARE
L’IDRAULICA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AvverTeNzA
45˚
.50”
SUPERFICIE DI MONTAGGIO:
NON LEVIGARE
SUPERFICIE
AFFILATA
SUPERFICIE DI MONTAGGIO:
NON LEVIGARE
SUPERFICIE
AFFILATA

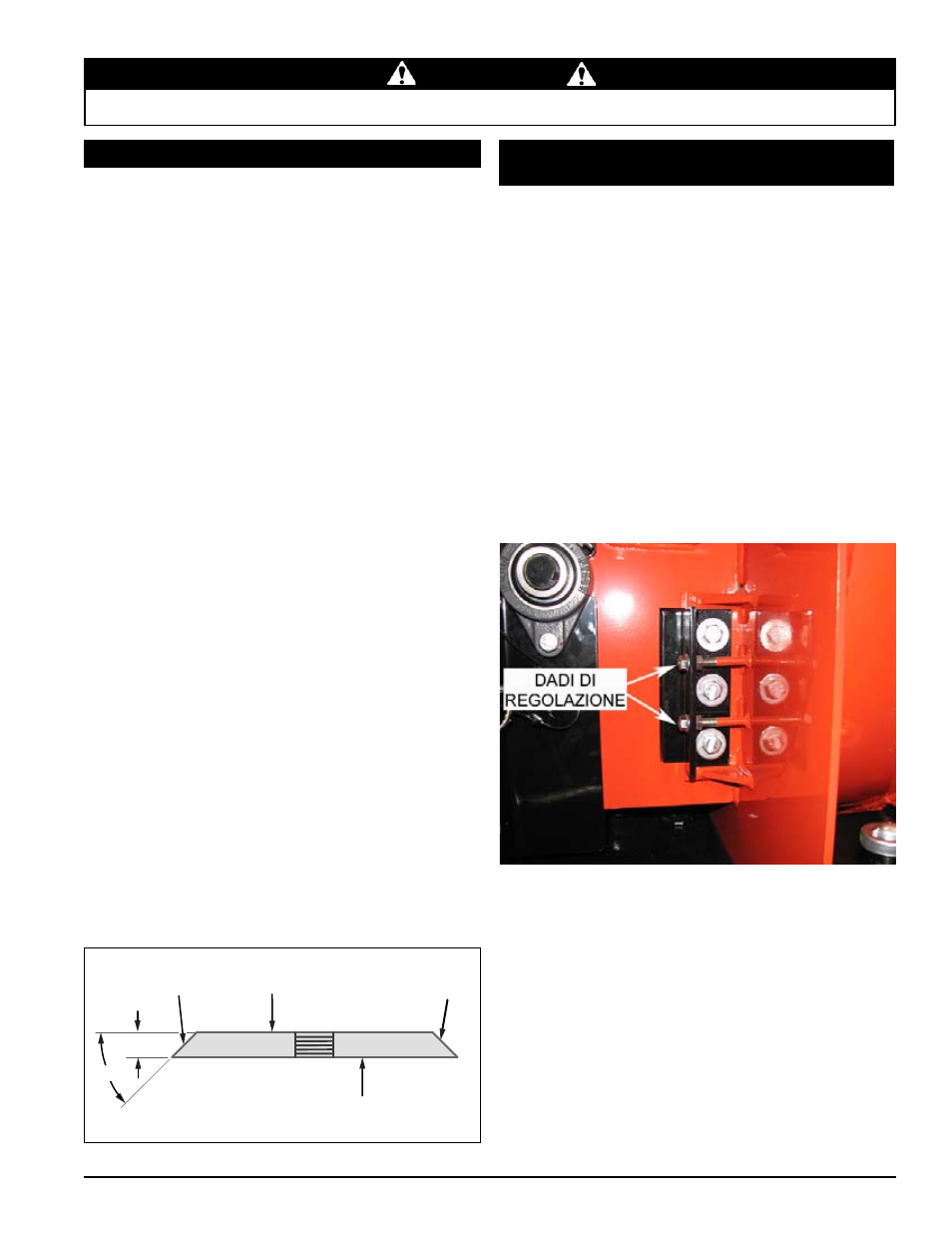

Angoli di affilatura della lama della cippatrice
5.4 COMe AffILAre Le LAMe
Le lame possono essere affilate su una rettificatrice da
banco o da un professionista.
Non affilare né molare mai le superfici di montaggio delle 1.
lame. Ciò provoca l’arrotolamento del bordo e danni alla
lama, con conseguenti prestazioni insoddisfacenti di
cippatura.
Rettificare nuovamente il bordo angolato delle lame 2.
di cippatura a 45 gradi (Figura 5.2). Accertarsi che
sia utilizzato qualche tipo di accessorio per tenere
correttamente la lama all’angolo corretto.
Quando si esegue la rettifica prestare attenzione a 3.
che la lama non si surriscaldi e non cambi colore. Ciò
rimuove le proprietà di trattamento al calore.
Utilizzare tempi di rettifica brevi e raffreddare con acqua 4.
o qualche tipo di refrigerante liquido.
Rimuovere una quantità uguale da ciascuna lama per 5.
mantenere il bilanciamento del rotore.
Piccole imperfezioni quali intaccature e sbavature sul 6.
lato piatto della lama non influenzano le prestazioni di
cippatura della macchina.
Per lame che siano state affilate ripetutamente, 7.
accertarsi che la superficie affilata si estenda oltre
l’apertura della scanalatura di cippatura. Se non si
estende oltre l’apertura, le lame vanno sostituite.
5.5 reGOLAzIONe DeLL’INCuDINe
DeLLA CIppATrICe
Sollevare la copertura dell'accesso al rotore ed esporre 1.
il rotore.
Misurare il gioco tra la lama di frantumazione e l'incudine 2.
dall'interno dell'alloggiamento.
Allentare i tre bulloni da 13 mm di tenuta dell'incudine della 3.
cippatrice sul telaio (vedere sotto).
Regolare verso l'interno o verso l'esterno alla misurazione 4.
desiderata, usando i dadi di regolazione forniti.
Serrare i bulloni sull'incudine a 100 Nm e riprendere il 5.
funzionamento.
Se il bordo dell'incudine della cippatrice risulta danneggiato
o usurato in modo non uniforme, rimuovere i tre bulloni di
tenuta dell'incudine e usare uno degli altri tre bordi. Sostituire
quando necessario.
Le lame della cippatrice devono rimanere a una distanza
di 1,5 - 3 mm dall’incudine. Controllare il gioco ogni 8 ore
di funzionamento e regolare se necessario. L’incudine
di cippatura è reversibile. Tutti e quattro i lati dell’incudine
possono essere utilizzati per la cippatura.
Per regolare l’incudine:
