19 CIPPATRICE DA 15 CM
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE, DISATTIVARE
L’IDRAULICA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AvverTeNzA
L’inserimento di troppo materiale o di materiale di grandi dimensioni può ostruire la cippatrice. Per pulire un disco ostruito,
procedere nel modo seguente:
Sollevare la maniglia d’innesto e disattivare l’interruttore del motore. Consentire a tutte le parti mobili di arrestarsi 1.
completamente.
Rimuovere i due bulloni da 3/8” della copertura dell’accesso al telaio della cippatrice e sollevare la copertura.
2.
Rimuovere il perno di bloccaggio dalla posizione di stoccaggio (vedere sotto). 3.
Ruotare in senso orario la valvola di controllo per innestare la pompa del martinetto. 4.
Alzare e abbassare l’impugnatura per sollevare il 5.
rullo di avanzamento finché la posizione del perno
di bloccaggio non si allinea con uno dei fori della
staffa di supporto.
Fissare in posizione inserendo il perno di
6.
bloccaggio attraverso la staffa di supporto e la
posizione del perno di bloccaggio.
Pulire i detriti dal disco della cippatrice. Ruotare
7.
con le mani il disco per verificare che sia libero di
ruotare. Porre attenzione a non toccare le lame
della cippatrice durante l’operazione di pulizia
dai detriti.
Rimuovere il perno di bloccaggio e ricollocarlo
8.
nella posizione di stoccaggio. LASCIARE IL
PERNO DI BLOCCAGGIO IN QUALUNQUE
ALTRA POSIZIONE POTREBBE INTERFERIRE
CON IL FUNZIONAMENTO DEL RULLO DI
AVANZAMENTO.
Ruotare in senso antiorario la valvola di controllo per
9.
disinnestare la pompa e abbassare il martinetto.
Chiudere la copertura dell’accesso e riposizionare
10.
i bulloni.
Avviare il motore. Abbassare la maniglia
11.
d’innesto quando il motore è in funzione per
innestare la cinghia di trasmissione. Ripristinare
il funzionamento a 1/4 del regime.

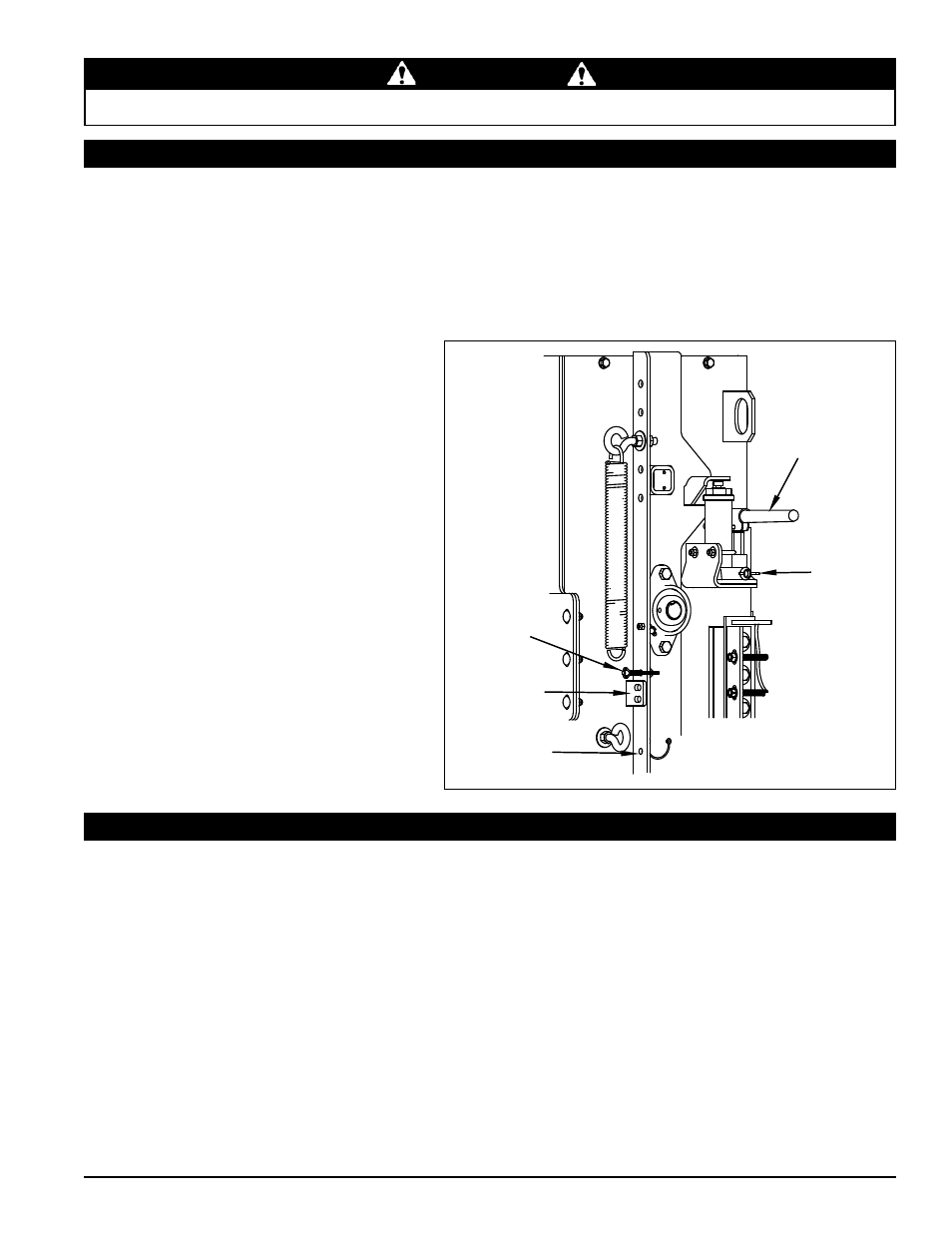

5.8 puLIzIA DI uN rOTOre INTAsATO
Martinetto
del rullo di
avanzamento
Perno di
bloccaggio
in posizione
di stoccaggio
Staffa di
supporto
Posizione
del perno
di bloccaggio
Valvola di
controllo
5.9 INserIMeNTO DeL fLuIDO IDrAuLICO
Il fluido idraulico consente di far avanzare il rullo di
avanzamento. Controllare quotidianamente il livello del
fluido e se necessario rabboccarlo. Il fluido e il filtro devono
essere cambiati e il sistema deve essere pulito se il fluido
viene contaminato da materiale estraneo (acqua, sporcizia,
grasso, ecc.) o qualora il fluido sia stato sottoposto a una
temperatura superiore a quella massima raccomandata.
La pompa idraulica richiede fluidi idraulici di elevata qualità
contenenti inibitori per ruggine, ossidazione e schiuma di
alta qualità. Questi comprendono oli per turbine di elevata
qualità, oli per motore API CD per SAE J183, M2C33F o fluidi
per trasmissione automatica G che soddisfino Allison C-3 o
Caterpillar TO-2 e taluni fluidi speciali per trattori agricoli.
Nell’improbabile circostanza in cui l’olio venga completamente
drenato dal sistema idraulico, l’olio dovrà essere aggiunto e
dovranno essere eliminate eventuali bolle d’aria presenti nel
sistema. Per farlo:
Pulire tutti i componenti del sistema (serbatoio, raccordi, 1.
ecc.).
Riempire il serbatoio idraulico.
2.
Avviare il motore e farlo funzionare al rapporto giri/min. 3.
più basso possibile.
Quando si elimina l’aria dall’unità, il livello dell’olio nel
4.
serbatoio diminuisce e nel fluido possono apparire delle
bolle d’aria. Riempire il serbatoio come necessario.
Far funzionare il rullo di avanzamento in entrambe le
5.
direzioni per alcuni minuti finché tutta l’aria rimasta nel
sistema non fuoriesce dall’unità. Riempire il serbatoio
come necessario.
Spegnere il motore, verificare l’eventuale presenza di
6.
perdite del fluido e nel caso eliminarle, controllare quindi
il livello di fluido nel serbatoio. Se necessario aggiungere
fluido. A questo punto la pompa idraulica è pronta
all’uso.
