CIPPATRICE DA 23 CM 10
Sezione
Accertarsi che la camera di cippatura sia vuota prima 1.
dell’avvio.
Controllare il livello di gas, olio e liquido idraulico e 2.
aggiungerne se necessario.
Assicurarsi che la barra di controllo del rullo di avanzamento 3.
sia nella posizione di arresto. La spia del controller
lampeggia in rosso fino a quando la barra sia in arresto.
Vedere la Sez. 6 per una tabella di tutti i codici di
lampeggiamento per la spia del controller.
Portare l'interruttore a chiave alla posizione di 4.
p r e r i s c a l d a m e n t o . M a n t e n e r e i n p o s i z i o n e d i
preriscaldamento per alcuni secondi, fino allo spegnimento
dell'indicatore luminoso della presa.
Assicurarsi che l'acceleratore sia completamente 5.
premuto.
Premere il pedale di inserimento della cinghia. 6.
Premere e tenere premuto il pulsante Murphy. 7.
Attivare l'interruttore a chiave. Non appena il motore si 8.
avvia rilasciare l'interruttore. Non avviare il motore per più
di 10 secondi. Rilasciare l'interruttore Murphy una volta
che la pressione dell'olio abbia cominciato ad aumentare.
Premere prolungatamente l'interruttore Murphy nel caso
il motore si blocchi dopo il rilascio.
AVVERTENZA
Spostare la macchina in un’area piana e pulita all’esterno
prima di avviarla. Non utilizzare nei pressi di passanti.
Accertarsi che la camera di taglio sia vuota prima
dell’avvio.
4.1 AVVIO DELLA CIPPATRICE
NOTA
L'interruttore Murphy spegne il motore nel caso la pressione
dell'olio sia eccessivamente bassa o nel caso il motore
raggiunga una temperatura eccessiva. Se il motore non
avvia e si spegne in relazione a queste motivazioni,
consultare il rivenditore di zona.

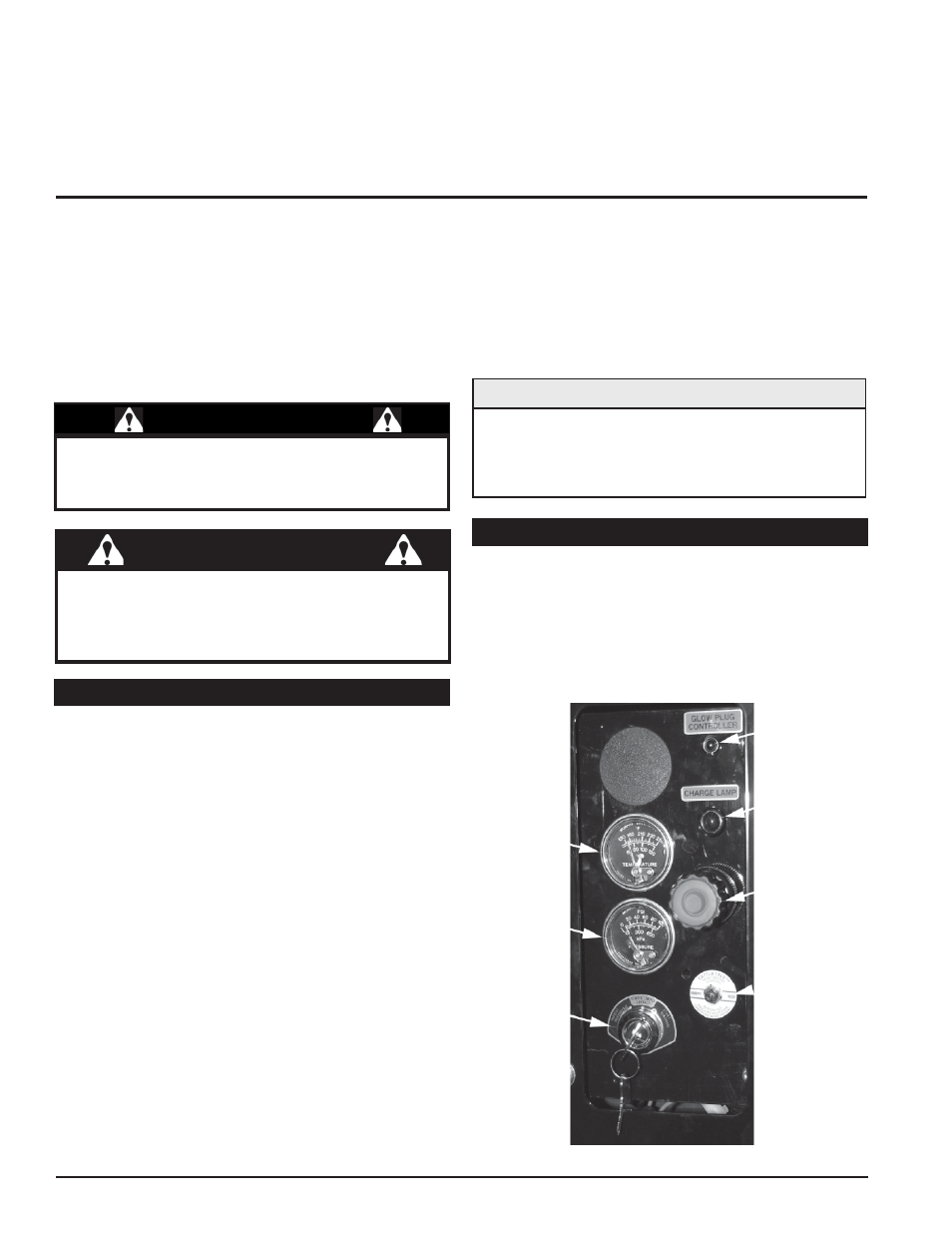

Figura 4.1 Pannello di controllo della cippatrice
4
FUNZIONAMENTO
Proprio come per ogni altra attrezzatura da esterno, è
importante apprendere il funzionamento della macchina e
imparare le migliori tecniche per lavori particolari al fi ne di
ottenere in generale buone prestazioni.
FUNZIONAMENTO DELLA CIPPATRICE
L’operazione di cippatura si svolge nella parte anteriore della
macchina, dove sono montate le lame di cippatura in acciaio
indurito sul gruppo del disco rotante. Il materiale inserito nel
canale convogliatore della cippatrice è suddiviso in piccoli
pezzi e spinto attraverso un tubo di scarico.
AVVERTENZA
Prima di utilizzare la macchina, assicurarsi di leggere e
comprendere tutte le istruzioni di sicurezza, controllo e
funzionamento presenti in questo manuale operatore e
sulla macchina. L’inosservanza di queste istruzioni può
causare lesioni gravi o danni alle cose.
Spostare gradualmente l'acceleratore sulla posizione 1.
più lenta.
Portare l'interruttore a chiave alla posizione OFF 2.
(Spento).
Lasciare arrestare la macchina completamente. Rilasciare 3.
il pedale di inserimento della cinghia per far rallentare il
rotore una volta spento il motore.
4.2 ARRESTO DELLA CIPPATRICE
Indicatore
fosforescente
della presa
Indicatore
di carica
Acceleratore
Interruttore
Murphy
Termometro
Manometro
Interruttore
a chiave
Tenendo premuto il pulsante centrale dell'acceleratore, 9.
ruotare e tirare la manopola dell'acceleratore per aumentare
il numero dei giri finché la spia del controller sullo scivolo
di avanzamento mostra una spia verde fissa.
Rilasciare lentamente il pedale di inserimento della 10.
cinghia. In questo modo si inserisce la cinghia di
trasmissione e il rotore comincia a girare. Se il motore
si blocca all'inserimento della cinghia di trasmissione,
rilasciare il pedale più lentamente.
