CIPPATRICE DA 23 CM 6
Sezione
MONTAGGIO
2
2.1 fIssAGGIO DeLLe rUOTe DeL
rIMOrCHIO
Estrarre la sminuzzatrice dalla cassa da imballaggio. 1.
Collocare l’unità su una superficie piana prima di provare
a montarla.
Sollevare il traino di alcuni centimetri da terra con un
2.
argano o con un cric. Appoggiare la sminuzzatrice in
modo appropriato.
Sollevare una ruota su un mozzo e allineare i fori dell’aletta
3.
della ruota con i bulloni della sporgenza del mozzo. Infilare
i dadi ad alette sui bulloni e serrarli fino a 100,02 Nm.
Quando si fissano le alette seguire uno schema a stella.
Ripetere questo procedimento per l’altra ruota.
NOTA
I gruppi dell'assale e dell'attacco per alcuni modelli sono
forniti dal distributore e potrebbero variare rispetto alle
illustrazioni mostrate nel seguito.
2.2 fIssAGGIO DeLL'ATTACCO DeL
perNO VerTICALe
Inserire l'attacco regolabile nell'apertura dell'attacco nel 1.
rimorchio della cippatrice.
Fissare l'anello dell'attacco del perno verticale all'attacco
2.
regolabile con due bulloni, rondelle e dadi a blocco centrale
da 16 mm x 11,4 cm. Serrare i bulloni a 213 Nm.
Collegare le catene di sicurezza all'attacco saldato
3.
regolabile come mostrato in Figura 2.1. Utilizzare un
bullone da 9 mm x 6,4 cm, due rondelle e un dado
autobloccante per fissare le catene di sicurezza.
Spingere il perno di collegamento superiore attraverso i
4.
fori nell'attacco e nel rimorchio.
Fissare il perno di collegamento superiore con un perno
Lynch. Regolare l'anello sull'attacco del perno verticale
per rendere il rimorchio della cippatrice quanto più livellato
possibile quando è collegato al veicolo trainante.
CATENA DI
SICUREZZA
BULLONE DA
9 MM X 6,3 CM
RONDELLA
DA 9 MM
BULLONE DA
16 MM x 11,4 CM
ANELLO DEL PERNO
VERTICALE
DADI A BLOCCO
CENTRALE DA 16 MM
RONDELLE
DA 16 MM
RONDELLA
DA 9 MM
DADO
AUTOBLOCCANTE
DA 9 MM
PERNO
LYNCH
PERNO DI
COLLEGAMENTO
SUPERIORE

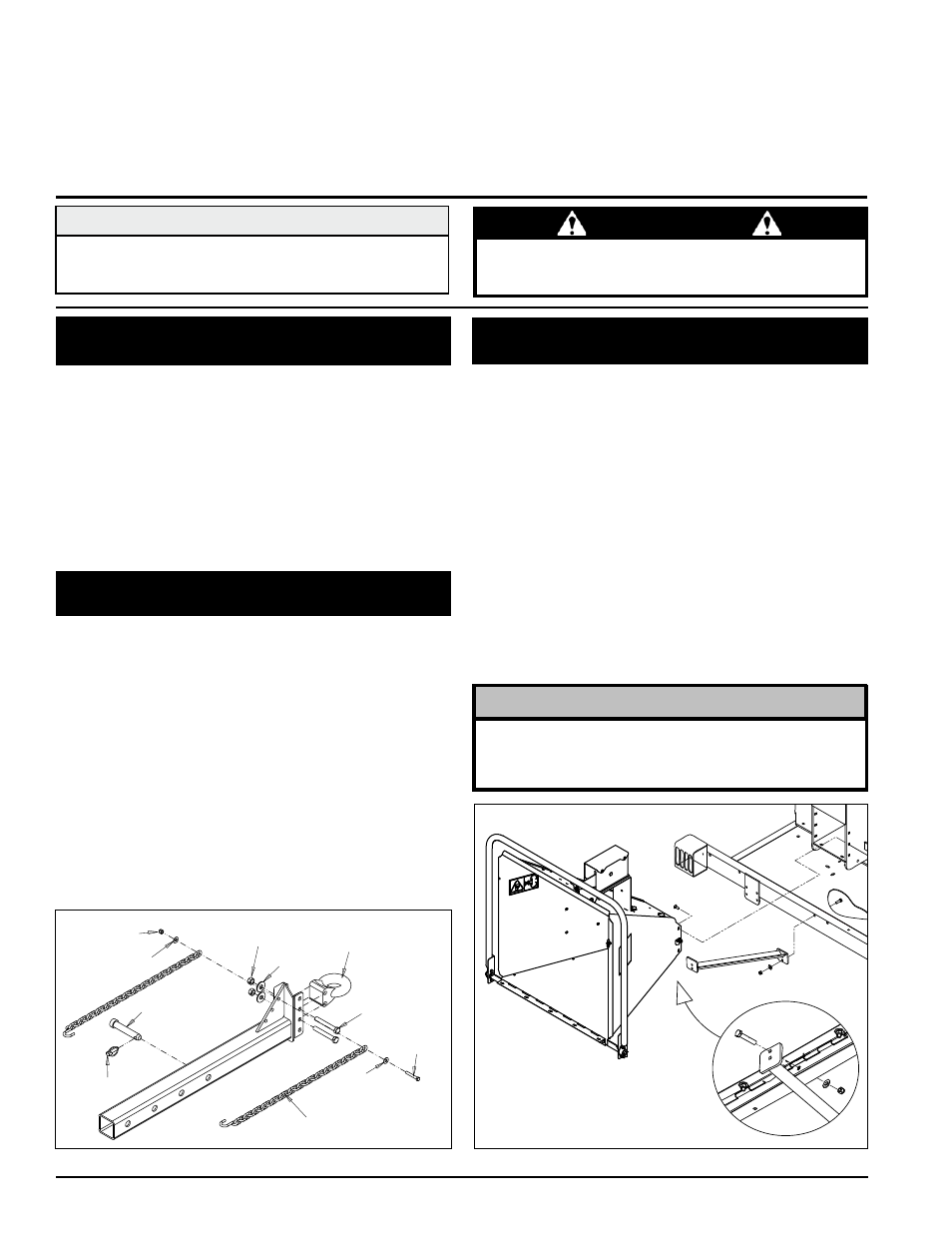

Figura 2.1, Gruppo di attacco del rimorchio
2.3 COLLeGAMeNTO DeL sUppOrTO e
DeL CANALe CONVOGLIATOre
Utilizzare un sostegno o un argano per mantenere 1.
il canale convogliatore della cippatrice in posizione
sull'avanzamento idraulico (Figura 2.2).
Fissare il supporto del canale convogliatore all'estremità
2.
posteriore del rimorchio utilizzando un bullone da
9 mm x 5,1 cm, una rondella e un controdado. Serrare
a 47 Nm. Fare riferimento alla Figura 2.2 per il corretto
posizionamento della saldatura.
Attaccare il canale convogliatore all'alimentazione idraulica
3.
utilizzando otto bulloni da trasporto da 9 mm x 3,8 cm e
dadi autobloccanti. Utilizzare 3 bulloni per ogni lato e due
per il fondo. Per inserire i bulloni nella parte alta, ruotare
il rullo di avanzamento fino a quando la scanalatura sul
lato del rullo si allinei con i fori per i bulloni.
Collegare i tre fili che provengono dal canale convogliatore
4.
verso i connettori che sono posizionati sotto al canale
convogliatore.
Figura 2.2 Collegamento del supporto del canale convogliatore
IMpOrTANTe
Se bulloni o dadi cadono nella macchina, assicurarsi di
rimuoverli prima di avviare la macchina
NOTA
Se le posizioni di avanzamento in avanti e all'indietro
sono invertite all'accensione della macchina, è possibile
che i connettori siano stati inseriti nella presa errata.
