Collegamenti
1+
1-
2+
2-
1+
1-
2+
2-
passive
crossover

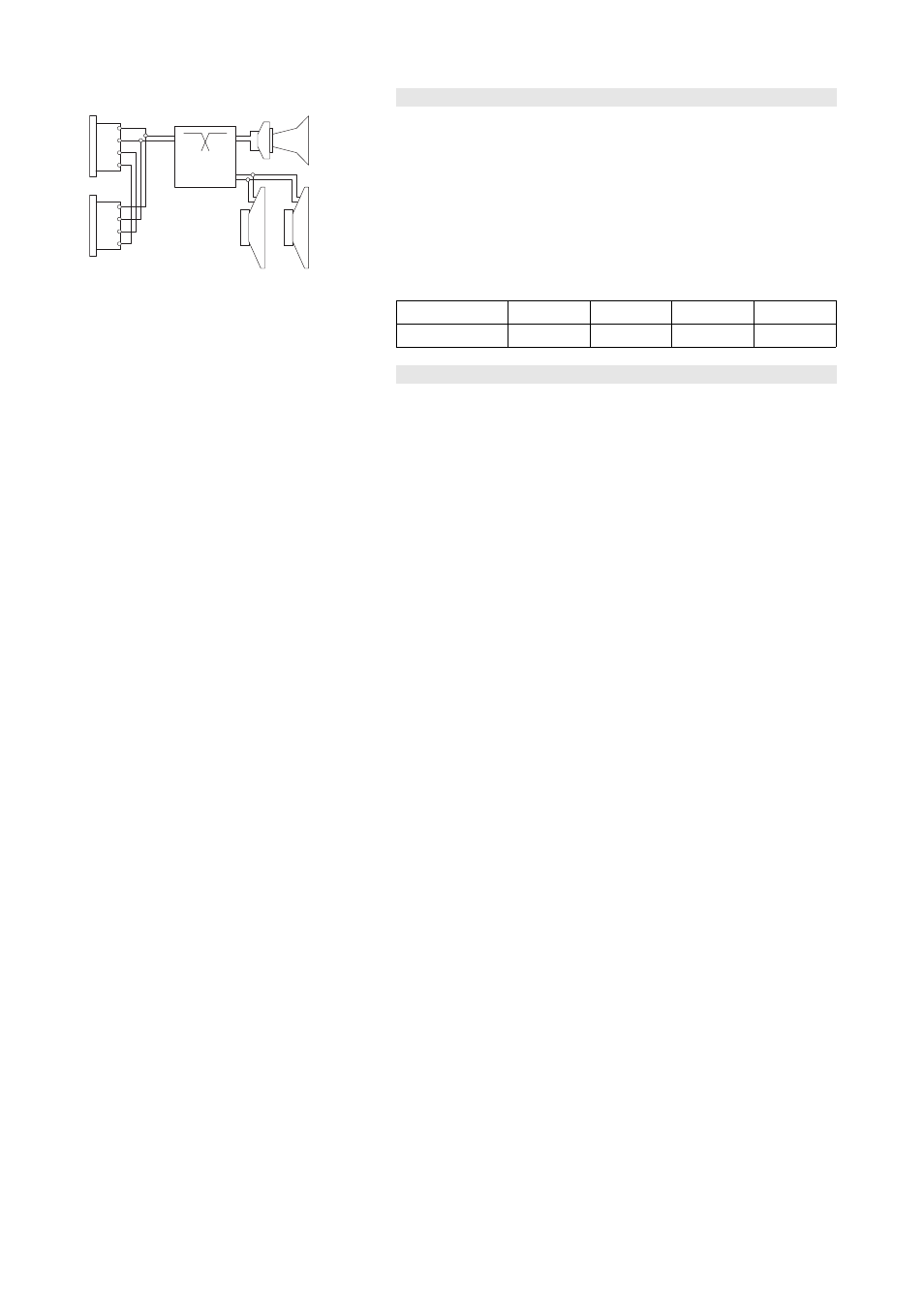

Fig. 5: Cablaggio dei connettori
Il cabinet del sistema Ti10 è dotato di una coppia di connettori NL4. I
quattro pin dei due connettori sono collegati in parallelo. Il sistema Ti10
utilizza i pin 1+/1–. I pin 2+/2– sono riservati per i subwoofer attivi.
Utilizzando il connettore maschio per l'ingresso, il connettore femmina
consente il collegamento diretto di sistemi supplementari.
La versione resistente agli agenti atmosferici (WR) è dotata di un cavo di
ingresso fisso (5 m, tipo H-07-RN-F 2 x 2,5 mm
2 /AWG 13).
Le corrispondenze tra i pin dei connettori NL4 e l'opzione cavo fisso sono
riportate nella tabella seguente.
NL4 1+ 1– 2+ 2–
Cavo fisso (PG) Marrone (+) Blu (–)
Funzionamento con amplificatore D6 o D12
Selezionare la configurazione T10 del controller.
Gli amplificatori D6 e D12 dispongono di tre configurazioni per i sistemi
di altoparlanti Ti10.
In particolare per l'amplificatore D12, esse sono disponibili nelle
modalità "Dual Channel" e "Mix TOP/SUB".
È possibile collegare un massimo di quattro sistemi Ti10 ad ogni canale
dell'amplificatore D6 o D12.
Configurazioni "T10 Arc" e "T10 Line"
Queste configurazioni vanno selezionate quando i sistemi Ti10L sono
utilizzati come line source, in relazione alla curvatura dell'array. Entrambe
le configurazioni possono essere utilizzate all'interno del medesimo array.
La configurazione "Arc" va utilizzata quando i sistemi Ti10L sono inseriti in
sezioni curve di array.
La configurazione "Line" va impiegata per sezioni di array a lunga gittata,
ove siano presenti tre o più angoli di apertura consecutivi di 0°, 1°o 2°.
Rispetto alla configurazione "Arc", la gamma di frequenze medio-alte
viene ridotta per compensare la conseguente estensione del campo vicino.
L'impostazione delle due configurazioni descritte, all'interno dell'array,
deve seguire la progressione degli angoli di apertura stabiliti. Tuttavia,
poiché i sistemi vengono solitamente cablati in gruppi di massimo quattro
unità, è consentito un certo scostamento da tale prescrizione.
Configurazione "T10 PS"
Questa configurazione deve essere utilizzata quando i sistemi Ti10 sono
impiegati come point source o utilizzati come singole unità le cui trombe
siano in configurazione line array (per es. come front fill o installati a
soffitto).
