Sistema di altoparlanti Ti10

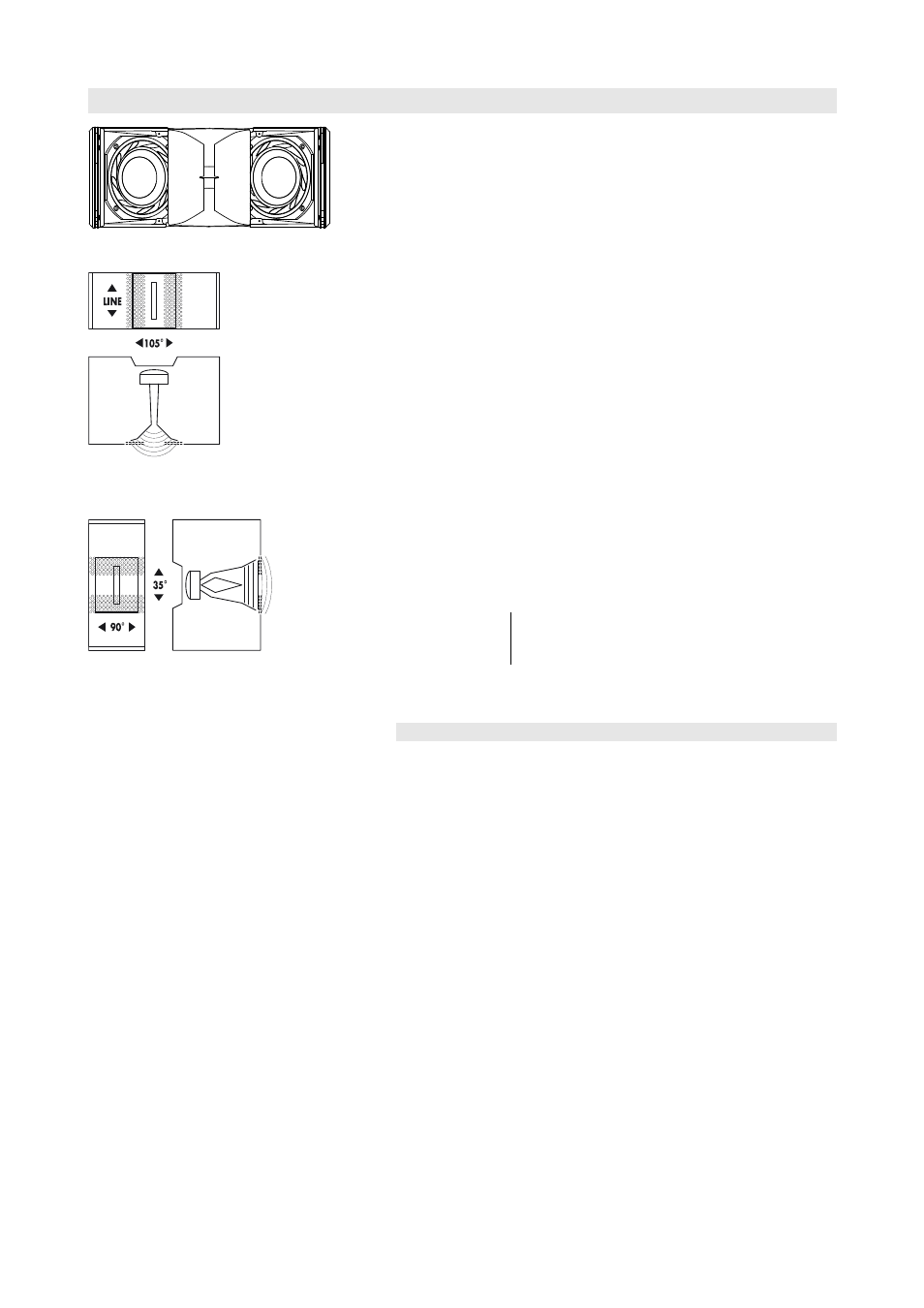

Fig. 1: Sistema di altoparlanti Ti10
Fig. 2: Sistema di altoparlanti Ti10
Tromba e lente in configurazione line
source
Fig. 3: Sistema di altoparlanti Ti10
Tromba e lente in configurazione point
source
Il sistema di altoparlanti Ti10 è la versione da installazione del sistema
T10. Il Ti10 è un sistema di altoparlanti molto compatto che può essere
utilizzato sia come line array, sia come sistema point source di elevata
direttività. Per queste applicazioni, il sistema Ti10 presenta due differenti
caratteristiche di dispersione commutabili senza dover far ricorso ad alcun
utensile.
Il cuore del progetto è una esclusiva combinazione tra un dispositivo
ruotabile composto da una guida d'onda e una tromba, e una lente
acustica. La tromba di per se è un dispositivo line source con angolo di
dispersione orizzontale di 90°. La lente è parte integrante della griglia
anteriore ed è in grado di aumentare fino a 105° la dispersione delle
frequenze acute nella modalità line array. Nell'utilizzo in verticale come
sistema point source, la lente curva il fronte d'onda della tromba fornendo
un angolo di dispersione di 90° x 35°.
Il sistema Ti10 è di tipo passivo a due vie che impiega due woofer da
6,5", un driver a compressione con uscita da 1,4" e un crossover passivo.
I woofer sono in configurazione a dipolo acustico, che consente un
eccezionale controllo della dispersione anche alle frequenze più basse.
La risposta in frequenza si estende da 68 Hz a oltre 18 kHz.
Il cabinet del sistema Ti10 è realizzato in schiuma poliuretanica rigida con
finitura in vernice nera antiurto e resistente agli agenti atmosferici. La
forma del cabinet consente la sua disposizione come singola unità in
verticale o come componente di line array in configurazioni verticali
definite dall'utente. Il lato anteriore del cabinet è protetto da una griglia
metallica rigida posta davanti a uno strato di schiuma acusticamente
trasparente.
ATTENZIONE! Pilotare il sistema Ti10 esclusivamente con un
amplificatore d&b correttamente configurato per non
danneggiare i componenti del sistema.
Array e componenti rigging per la Serie Ti
Per applicazioni line e point source, il sistema Ti10 è disponibile in due
differenti versioni, acusticamente identiche tra loro:
- Ti10L : Versione line source, dotata di componenti rigging per utilizzo
in line array. Può essere impiegato come modulo line array o in
configurazione stand-alone sfruttando entrambi gli orientamenti della
tromba.
- Ti10P : Versione point source, priva dei componenti rigging. Può essere
utilizzata come sistema stand-alone sfruttando entrambi gli orientamenti
della tromba.
Se impiegati come line array, i sistemi vengono collegati meccanicamente
utilizzando i ganci rigging presenti ai lati del pannello frontale e il gancio
centrale sul pannello posteriore. Tutti i necessari componenti rigging sono
montati permanentemente sul cabinet e vengono armati all'occorrenza.
Gli angoli di apertura tra sistemi adiacenti possono variare da 0° a 15°.
Per applicazioni come point source i sistemi Ti10L e Ti10P sono dotati di
sei inserti filettati per il collegamento a diversi accessori rigging quali
Z5371 T Flying bracket, Z5372 T Horizontal bracket, Z5354 E8/E12
Flying adapter o Z5020/25 Flying adapter 02/03.
