Sistema T10L - Procedura di montaggio
1
2
4
3

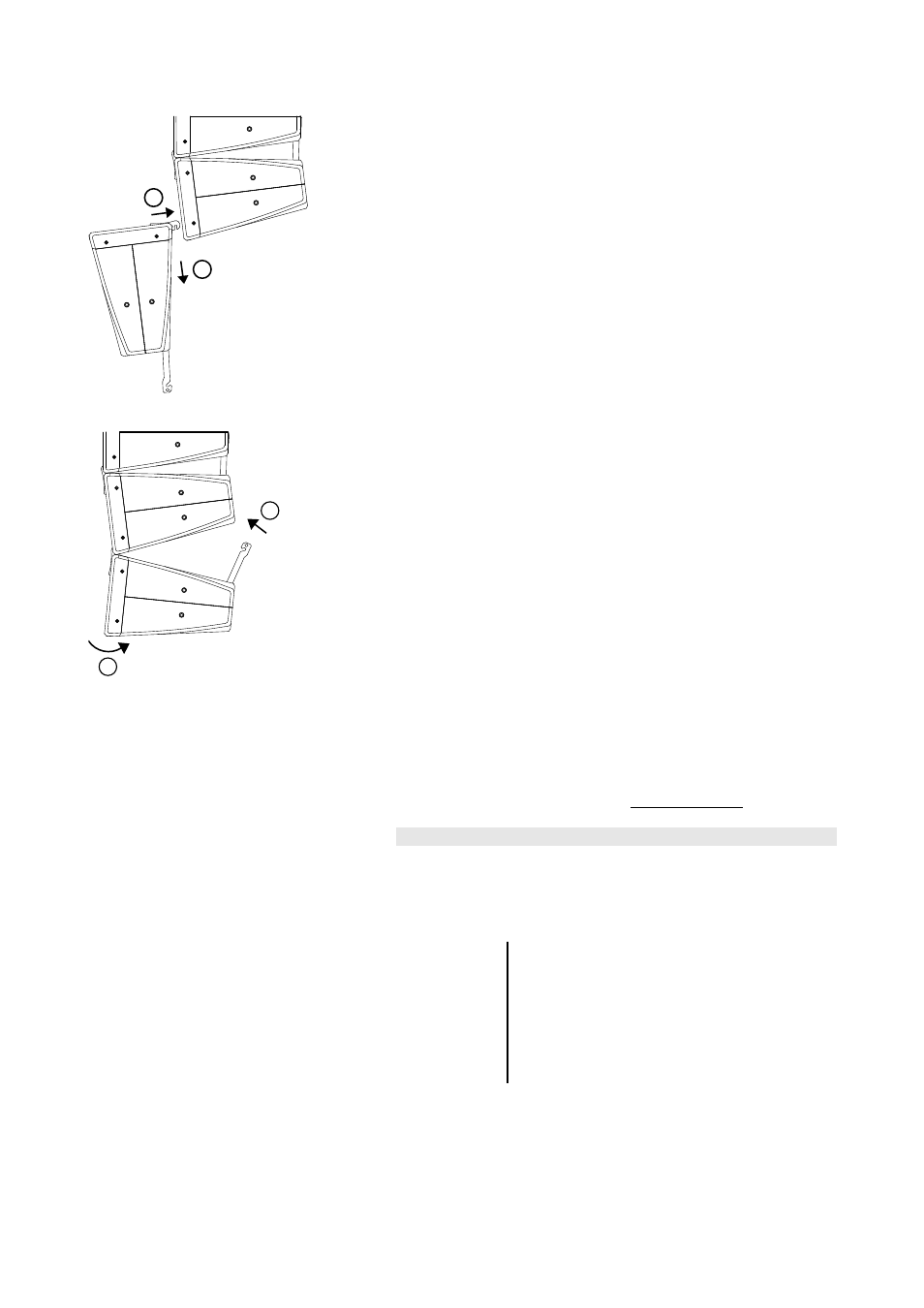

Fig. 4: Assemblaggio di un line array di
sistemi Ti10L
I line array di sistemi Ti10L vengono assemblati con l'ausilio
dell'accessorio Z5370 T Flying frame. La procedura di montaggio segue
la descrizione presente nel manuale di rigging per i sistemi Serie T, fornito
assieme al T Flying frame. Tuttavia i sistemi Ti10L e T10 hanno tra loro
differenti meccanismi di connessione frontale. Il sistema Ti10L è
equipaggiato frontalmente con ganci e perni fissi anziché con perni a
innesto rapido, nascosti dietro una copertura dello stesso colore del
cabinet.
Per agganciare un cabinet Ti10L ad un array o al T Flying frame,
procedere come descritto di seguito:
1. Estrarre i ganci frontali e il gancio posteriore presenti sul cabinet.
2. Posizionare il perno a innesto rapido sulla barra di rigging
posteriore del cabinet superiore/telaio, nella posizione
desiderata (angolo di apertura).
3. Mantenere il cabinet con una angolazione di 90° rispetto al
cabinet superiore/telaio.
4. Inserire i ganci frontali all'interno delle barre di rigging anteriori
del cabinet superiore (1).
5. Abbassare lentamente il cabinet facendo attenzione che i ganci
rimangano connessi ai perni (2).
6. Sollevare il retro del cabinet e inserire il gancio centrale sul
perno precedentemente posizionato sulla barra di rigging del
cabinet superiore/telaio (4).
7. Inserire il secondo perno ad innesto rapido (perno di sicurezza)
per bloccare il gancio centrale del cabinet.
Line array composti da un massimo di tre sistemi Ti10L possono essere
assemblati con l'ausilio della staffa Z5373 T Cluster bracket, che permette
un facile puntamento dell'array quando viene sospeso oppure montato su
piantana.
Una descrizione dettagliata riguardo alla progettazione e alla
configurazione dei sistemi line array Serie T è riportata nel bollettino
tecnico "TI 385 Progettazione e dimensionamento dei sistemi Serie J, Q e
T, d&b ArrayCalc" fornito anch'esso con l'accessorio T Flying frame. Il
software di calcolo per sistemi line array d&b ArrayCalc può essere
scaricato dal sito web d&b all'indirizzo www.dbaudio.com.
Opzioni per i cabinet dei sistemi Ti10L, Ti10P
La versione in colore speciale (SC) del cabinet è disponibile in tutti i colori
della tabella dei colori RAL. Il connettore è di tipo NL4.
La versione resistente agli agenti atmosferici (WR) è disponibile solo in
colore nero. È dotata di un cavo di ingresso fisso.
ATTENZIONE! I sistemi in versione WR possono essere utilizzati in
condizioni ambientali variabili; tuttavia, non sono
destinati all'utilizzo permanente all'aperto, se non
protetti.
- Prevedere una ulteriore copertura sopra i sistemi.
- Disporre i cabinet in orizzontale o con una
inclinazione verso il basso.
