Caratteristiche di dispersione

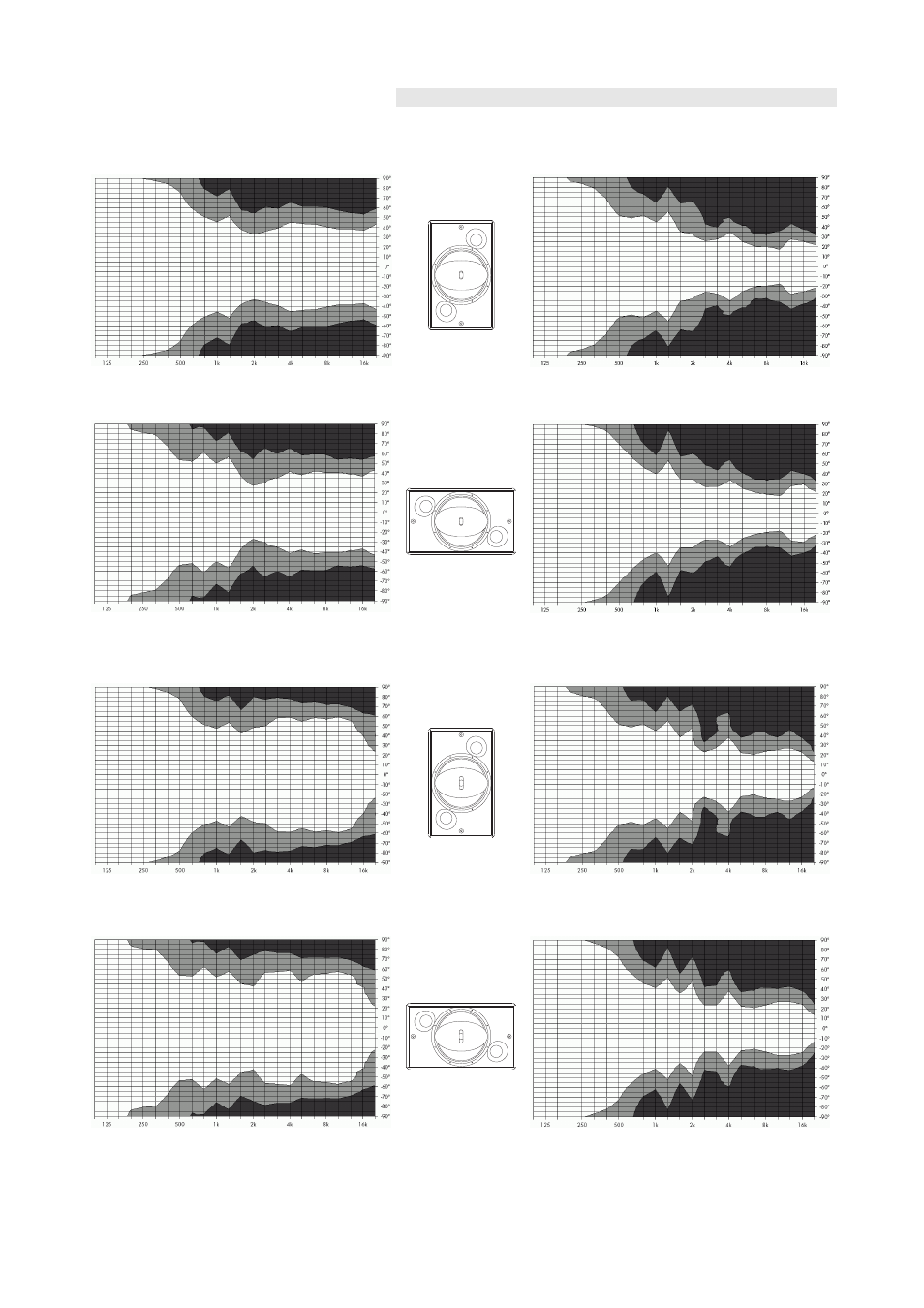

I grafici seguenti, realizzati tracciando curve di uguale pressione
acustica (isobare) a -6 dB e -12 dB, mostrano l'andamento dell'angolo
di dispersione di un singolo sistema E12 in funzione della frequenza.
Fig. 6: Sistema E12 - Grafico delle curve isobare
sul piano orizzontale, configurazione standard
Fig. 7: Sistema E12 - Grafico delle curve isobare
sul piano verticale, configurazione standard
Fig. 8: Sistema E12 - Grafico delle curve isobare
sul piano orizzontale, configurazione
orizzontale con tromba ruotata
Fig. 9: Sistema E12 - Grafico delle curve isobare
sul piano verticale, configurazione orizzontale
con tromba ruotata
Fig. 10: Sistema E12-D - Grafico delle curve
isobare sul piano orizzontale, configurazione
standard
Fig. 11: Sistema E12-D - Grafico delle curve
isobare sul piano verticale, configurazione
standard
Fig. 12: Sistema E12-D - Grafico delle curve
isobare sul piano orizzontale, configurazione
orizzontale con tromba ruotata
Fig. 13: Sistema E12-D - Grafico delle curve
isobare sul piano verticale, configurazione
orizzontale con tromba ruotata
