Sistema di altoparlanti E12, E12-D
Fig. 1: Sistema di altoparlanti E12
E12 è un sistema di altoparlanti multiuso ad alte prestazioni che utilizza
un'unità coassiale integrata da 12”/1,3” con magnete al neodimio e
tromba a direttività costante. È disponibile in due versioni con diversa
dispersione: E12 con angolo di dispersione di 80° x 50° (orizz. x vert.)
ed E12-D con angolo di dispersione più ampio pari a 110° x 50°. In
entrambe le versioni, la tromba può essere facilmente ruotata di 90°
senza l'uso di utensili in modo da ottenere angoli di dispersione di 50° x
80° o 50° x 110° rispettivamente.
E12 è un sistema a due vie con crossover passivo interno. La risposta in
frequenza si estende da 50 Hz a oltre 17 kHz.
Le versioni E12 ed E12-D hanno cabinet identici realizzati in schiuma
poliuretanica rigida con finitura in vernice nera antiurto e resistente agli
agenti atmosferici. La forma dei cabinet consente la loro disposizione in
verticale o in orizzontale e il loro uso come monitor da palco.
Il lato anteriore del cabinet è protetto da una griglia metallica rigida
posta davanti a uno strato di schiuma acusticamente trasparente. La
griglia può essere facilmente rimossa senza l'uso di utensili per
modificare l'orientazione della tromba.
I cabinet sono dotati di due maniglie per il trasporto, di un innesto per il
montaggio su piantana e sei inserti filettati M10 per il collegamento a
diversi accessori di montaggio quali Z5352 E12 Flying bracket, Z5354
E8/E12 Flying adapter, Z5020 Flying adapter 02, Z5025 Flying
adapter 03 o Z5353 E12 Horizontal bracket. Un ulteriore inserto
filettato M10 sul pannello posteriore può essere utilizzato per collegare
un cordino di acciaio per il fissaggio di sicurezza nei casi prescritti dalla
legge.
ATTENZIONE! Pilotare il sistema E12 esclusivamente con un amplificatore d&b
correttamente configurato per non danneggiare i componenti del
sistema.
Si osservi che le versioni E12 ed E12-D richiedono differenti
configurazioni del controller e quindi non possono essere collegate in
parallelo.

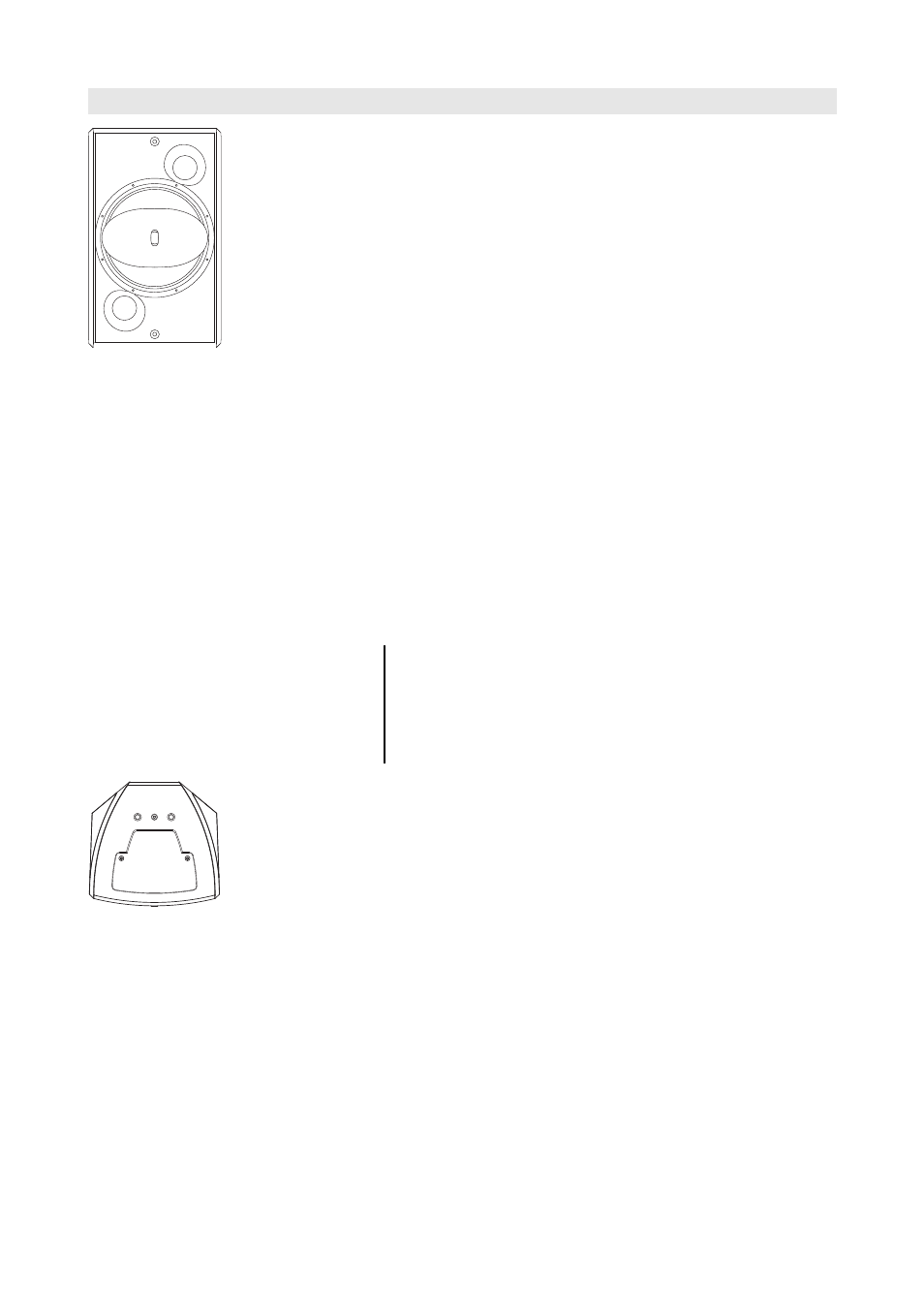

Fig. 2: Sistema E12/E12-D - versioni
SC/WR, vista dall'alto e dal basso
Opzioni per il cabinet del sistema E12/E12-D
La versione in colore speciale (SC) del cabinet è disponibile in tutti i
colori della tabella dei colori RAL. Essa viene fornita senza la flangia per
piantana e senza le maniglie. Le relative aperture nel cabinet sono
coperte da piastre dello stesso colore del cabinet. Il connettore è di tipo
NL4.
La versione resistente agli agenti atmosferici (WR) è disponibile solo in
colore nero. Anch'essa viene fornita senza la flangia per il supporto alto
e senza le maniglie. È dotata di un cavo di ingresso fisso (5 m, tipo
H-07-RN-F 2 x 2,5 mm
2 /AWG 13).
