d&b E12 - Manuale (Pagina 6)

Filtro HFA
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

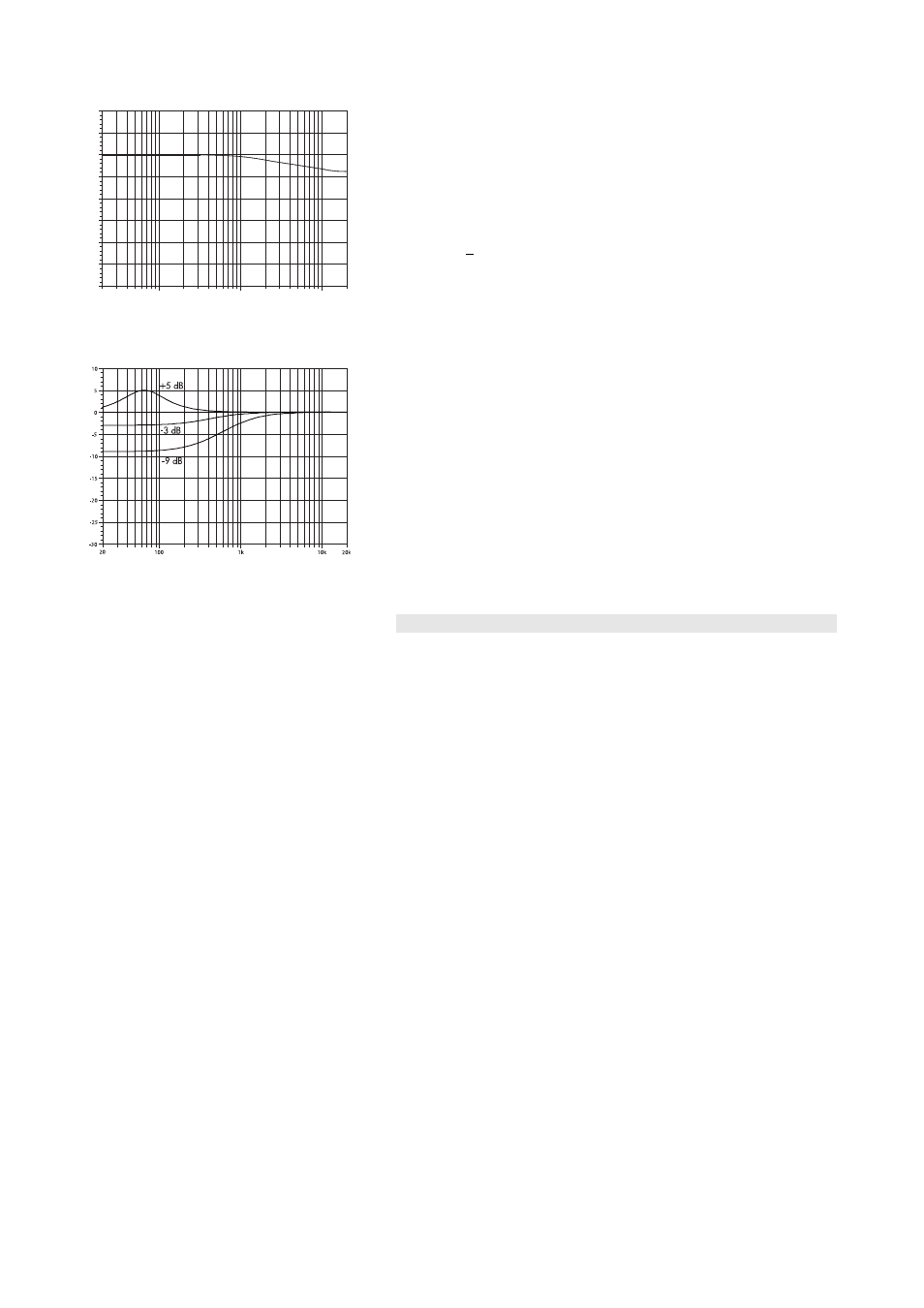

Fig. 4: Correzione della risposta in
frequenza del filtro HFA
Nella modalità HFA (High Frequency Attenuation, ossia attenuazione
alle alte frequenze), viene appunto attenuata la risposta del sistema
E12 alle alte frequenze. Il filtro HFA permette di ottenere una risposta in
frequenza neutra e bilanciata quando il sistema è posto in prossimità
degli ascoltatori in condizioni di campo vicino o è utilizzato come
sistema delay.
L'HFA inizia a lavorare gradualmente a 1 kHz e raggiunge il valore di
circa -3 dB a 10 kHz. Questa attenuazione riproduce l'attenuazione
degli acuti che si percepisce nell'ascolto in distanza tipico degli spazi
riverberanti o degli auditorium.
Filtro CPL
Fig. 5: Correzione della risposta in
frequenza del filtro CPL
Il filtro CPL (Coupling) compensa gli effetti di accoppiamento quando si
utilizzano altoparlanti accoppiati molto vicini o quando il sistema viene
utilizzato come monitor da palco. Il filtro CPL interviene gradualmente a
partire da 1 kHz, e raggiunge la sua attenuazione massima al di sotto
dei 250 Hz, così da bilanciare la risposta in frequenza nel caso di array
costituiti da due o più sistemi E12. La funzione del filtro CPL è illustrata
nel diagramma della figura a lato e può essere impostata su valori di
attenuazione compresi tra -9 e 0 dB o su un valore CPL positivo che
fornisce un'esaltazione supplementare alle basse frequenze intorno a
65 Hz (regolabile da 0 a +5 dB).
Funzionamento con amplificatore E-PAC
Se si seleziona la modalità E12 o E12-D, è possibile collegare un
sistema E12 all'amplificatore E-PAC. La modalità LO IMP (bassa
impedenza) configura l'amplificatore E-PAC in modo che sia possibile
collegare al massimo due sistemi E12 con un'attenuazione di 6 dB del
livello di ingresso degli altoparlanti.
Per ottimizzare il comportamento che il sistema presenta all'ascolto,
sono disponibili le funzioni CUT e HFA. Le caratteristiche delle
impostazioni CUT e HFA sono spiegate nel precedente paragrafo
"Funzionamento con amplificatore D6 o D12".
Sistema di altoparlanti E12, E12-D, Manuale d'uso (1.2 IT) Pagina 6 di 10
