SRP-350/352III
Rev. 1.03 - 9 -

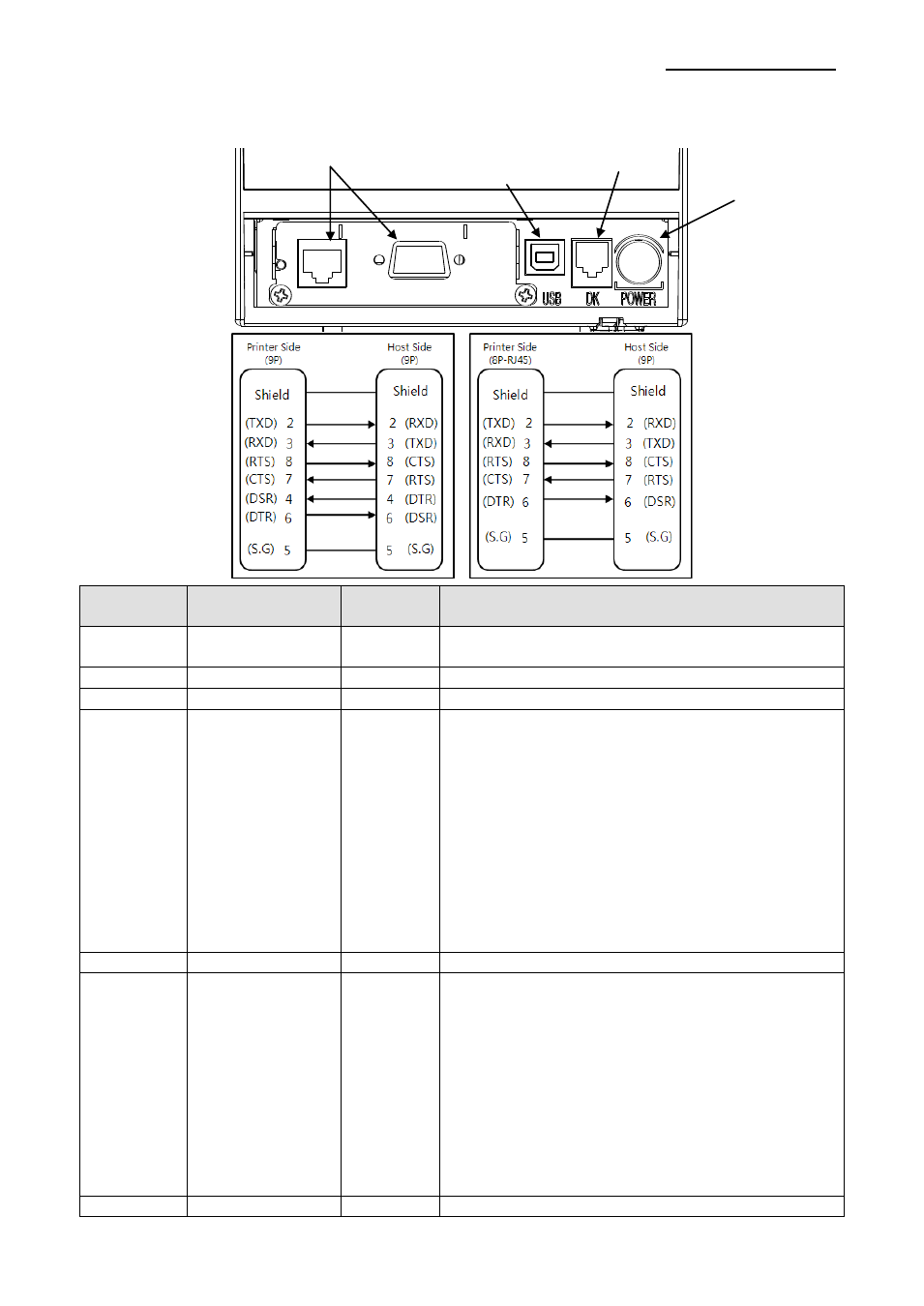

1-2-2-2 Interfaccia doppia
Numero
del pin
Nome del
segnale
Direzione Funzione
Principale
Frame GND
(GND involucro)
-
Messa a terra dell‘involucro
2 TXD Uscita Trasmissione Dati
3 RXD Ingresso Ricezione Dati
6 DSR Ingresso
Il segnale mostra quando il compter ospite può
ricevere dati ( controllo del flusso hardware)
1) PUNTO (Logic 1): il computer ospite può
ricevere dati.
2) SPAZIO (Logic 2): il computer ospite non può
ricevere dati.
3) Dopo aver controllato il segnale nella
stampante, i dati vengono trasmessi
all'ospite.
4) Quando il flusso di controllo XON/XOFF
viene selezionato, la stampante non
conferma questo segnale.
7 (GND segnale) - Messo a terra del segnale
20 DTR Uscita
Questo segnale mostra quando la stampante
funziona oppure no (controllo di flusso harware)
1) MARK (Logic 1): Printer is working. PUNTO
(Logic1): La stampante funziona
2) SPAZIO (Logic2): La Stampante non funziona
3) Dopo aver controllato il segnale nella
stampante, vengono stramessi i dati
all'ospite.
4) Quando il controllo di flusso XON/XOFF
viene selezionato, la stampante non
conferma questo segnale
Schermo (GND involucro) -
Messa a terra dell‘involucro
Connettore del
cassettodi contanti
Connettore di
alimentazione
Connettore del
cavo seriale
Connettore USB
